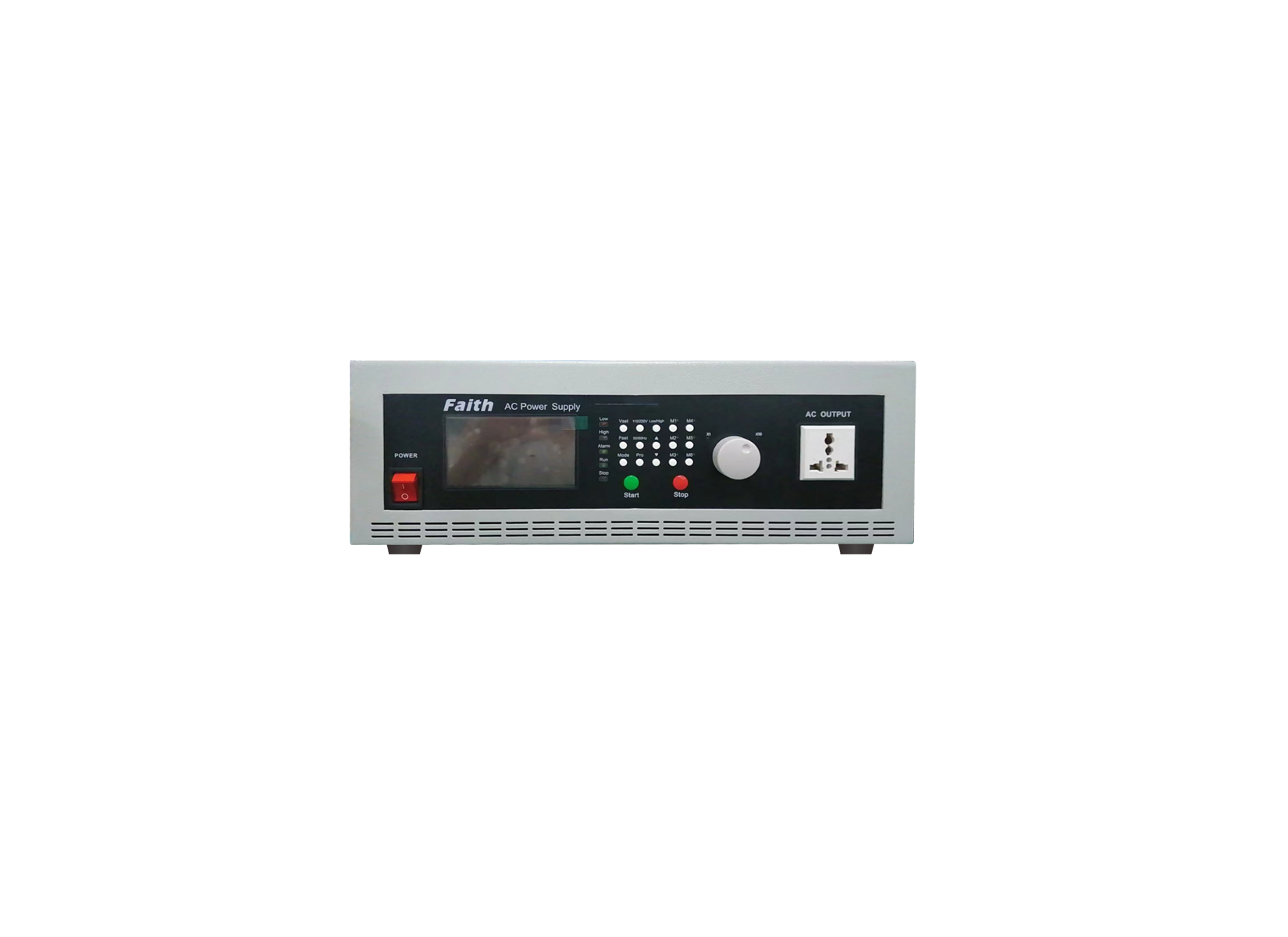

| 简述
FT系列程控交流变频电源,以微处理器为核心,采用SPWM方式制作,正弦脉宽调制等技术,单机容量覆盖1kVA-60kVA,输出电压1~300V、频率45~400Hz无级数字可调,输出可以模拟世界各地不同电压及频率。产品具有负载适应性强、输出波形品质好、操作简便、体积小、重量轻等特点。
本系列变频电源产品采用IGBT模块组设计,降低电路复杂度,提高产品稳定性,减少电力损耗。同时,产品带有高精度电压、电流、功率、频率表,源表一体化,性能价格比高,适用于各种交流源效应测试的自动化系统、实验室、计量室等作各种精密测试。
| 特点
采用数字频率合成器(DDS)波形产生技术,频率稳定度高,连续性好;
测量精度高,适用电流正弦半波及其类似的带直流分量的各种波形的测试;
全范围可调输出电压1~150V/1~300V,分辨率0.1V;
输出频率45~400Hz,分辨率0.1Hz;
具有6组(M1-M6)数据的保存与调用功能,可存储常用参数,以便使用时轻松调用;
保护模式:过压,过流,过载,短路等;
测量功能:电压RMS,电流RMS,有功功率,频率,功率因素等;
超载能力强,瞬间电流能承受额定电流的3倍;
一次可执行100组不同电压、频率、上升时间、运行时间之设定,并可作连续60000次循环测试;(触摸屏定制功能)
具有RS232或RS485通讯接口二选一,(LAN口可选配),指令执行时间小于10ms。
| 应用领域
自动化测试系统;
电脑、监视器设备测试;
日光灯镇流器测试;
生产品质保证/寿命测试;
马达设备及各类电机制品测试;
交换式直流电源测试;
家用电器设备测试;
变压器/TRIAC/SCR等元器件测试。
| 订购信息
产品类型 | 型号 | 输入 | 输出 | 功率 |
单相进单相出 | FT1101 | 1φ2W+PE | 1φ2W+PE | 1KVA |
FT1103 | 1φ2W+PE | 1φ2W+PE | 3KVA |
FT1105 | 1φ2W+PE | 1φ2W+PE | 5KVA |
FT1110 | 1φ2W+PE | 1φ2W+PE | 10KVA |
三相进单相出 | FT3110 | 3φ4W+PE | 1φ2W+PE | 10KVA |
FT3115 | 3φ4W+PE | 1φ2W+PE | 15KVA |
FT3120 | 3φ4W+PE | 1φ2W+PE | 20KVA |
FT3130 | 3φ4W+PE | 1φ2W+PE | 30KVA |
单相进三相出 | FT1306 | 1φ2W+PE | 3φ4W+PE | 6KVA |
FT1309 | 1φ2W+PE | 3φ4W+PE | 9KVA |
三相进三相出 | FT3310 | 3φ4W+PE | 3φ4W+PE | 10KVA |
FT3315 | 3φ4W+PE | 3φ4W+PE | 15KVA |
FT3320 | 3φ4W+PE | 3φ4W+PE | 20KVA |
FT3330 | 3φ4W+PE | 3φ4W+PE | 30KVA |
FT3345 | 3φ4W+PE | 3φ4W+PE | 45KVA |
FT3360 | 3φ4W+PE | 3φ4W+PE | 60KVA |
备注: | 交流变频电源可以带载各种类型阻抗特性的负载。不同负载类型,所需的变频电源功率容量有很大不同,其容量选型推荐如下: 阻性负载:变频电源容量 = (1.2~1.5)×负载额定功率; 感性负载:变频电源容量 = (1.5~2)×负载额定功率; 容性负载:变频电源容量 = (2~2.5)×负载额定功率; |
项目 | 参数 |
工作方式 | SPWM |
通讯接口 | RS232或RS485二选一 |
限流设定 | 0-Max Current |
输出保护 | 过流,过温,过载,短路 |
存储 | 6组 |
操作环境 | 0-40℃,20-80%RH |
规格表-1 |
型号 | FT1101 | FT1103 | FT1105 | FT1110 | FT1306 | FT1309 |
容量 | 1kVA | 3kVA | 5kVA | 10kVA | 6kVA | 9kVA |
交流输入 |
相数 | 1φ2W+PE |
电压 | 220V±10% |
频率 | 47Hz~63Hz |
交流输出 |
相数 | 1φ2W+PE | 3φ4W+PE |
电压 | 1~150VAC /1~300V | 相电压1~150V/1~300V 线电压1~260V/1~520V |
频率 | 45~400Hz,步进0.1Hz |
输出电流 | L=120V | 8.4A | 25A | 42A | 84A | 16.8A | 25A |
H=240V | 4.2A | 12.5A | 21A | 42A | 8.4A | 12.5A |
电源调整率 | 1%F.S. |
负载调整率 | 1%F.S. |
频率稳定度 | 0.1% |
波形失真 T.H.D | ≤2%(纯阻性负载) |
电压分辨率 | 0.1V |
频率分辨率 | 0.1Hz |
电流分辨率 | 0.01A |
测量精度 | 电压 | 0.5%+0.5%F.S. |
电流 | 0.5%+0.5%F.S. |
频率 | 0.05%F.S. |
功率 | 0.5%+0.5%F.S. |
设定精度 | 电压 | 0.2%F.S. |
频率 | 0.1%F.S. |
三相相位差 | 无 | 120°±2° |
尺寸(W*H*D)mm | 430×160×430 | 430×235×500 | 380×600×520 | 430×700×520 | 500*900*680 | 500*1000*680 |
重量(kg) | 25 | 木箱41(纸箱38) | 74 | 105 | 160 | 165 |
规格表-2 |
型号 | FT3110 | FT3115 | FT3120 | FT3130 |
容量 | 10kVA | 15kVA | 20kVA | 30kVA |
交流输入 |
相数 | 3φ4W+PE |
电压 | 380V±10% |
频率 | 47Hz~63Hz |
交流输出 |
相数 | 1φ2W+PE |
电压 | 1~150VAC/1~300VAC |
频率 | 45~65Hz,步进0.1Hz(可选做45-400Hz) |
输出电流 | L=120V | 84A | 125A | 168A | 250A |
H=240V | 42A | 62.5A | 84A | 125A |
电源调整率 | 1%F.S. |
负载调整率 | 1%F.S. |
频率稳定度 | 0.1% |
波形失真 T.H.D | ≤2%(纯阻性负载) |
电压分辨率 | 0.1V |
频率分辨率 | 0.1Hz |
电流分辨率 | 0.1A |
测量精度 | 电压 | 0.5%+0.5%F.S. |
电流 | 0.5%+0.5%F.S. |
频率 | 0.05%F.S. |
功率 | 0.5%+0.5%F.S. |
设定精度 | 电压 | 0.2%F.S. |
频率 | 0.1%F.S. |
尺寸(W*H*D)mm | 430×700×520 | 480×900×600 | 520*1200*820 | 520*1200*820 |
重量(kg) | 105 | 152 | 230 | 255 |
