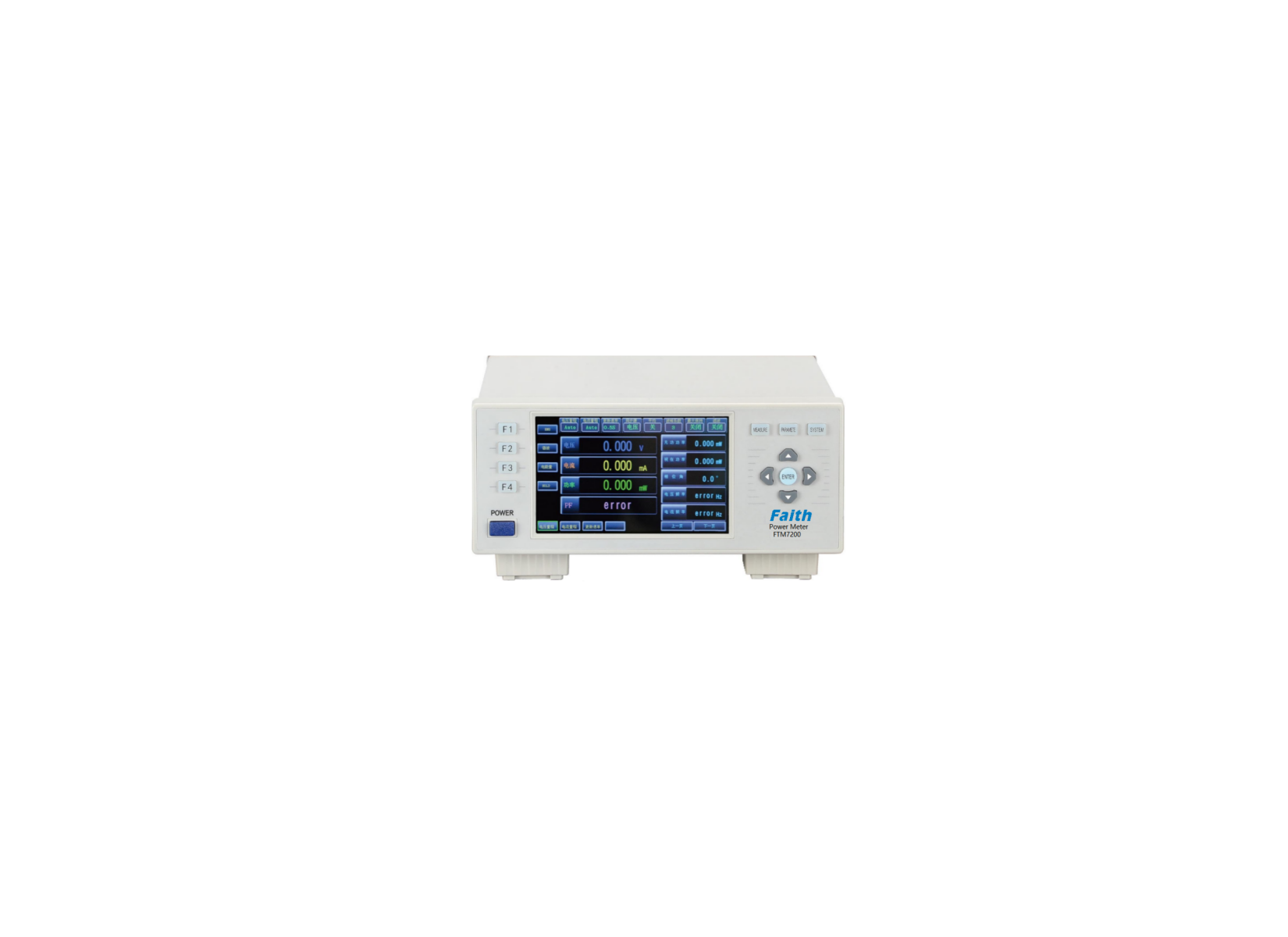

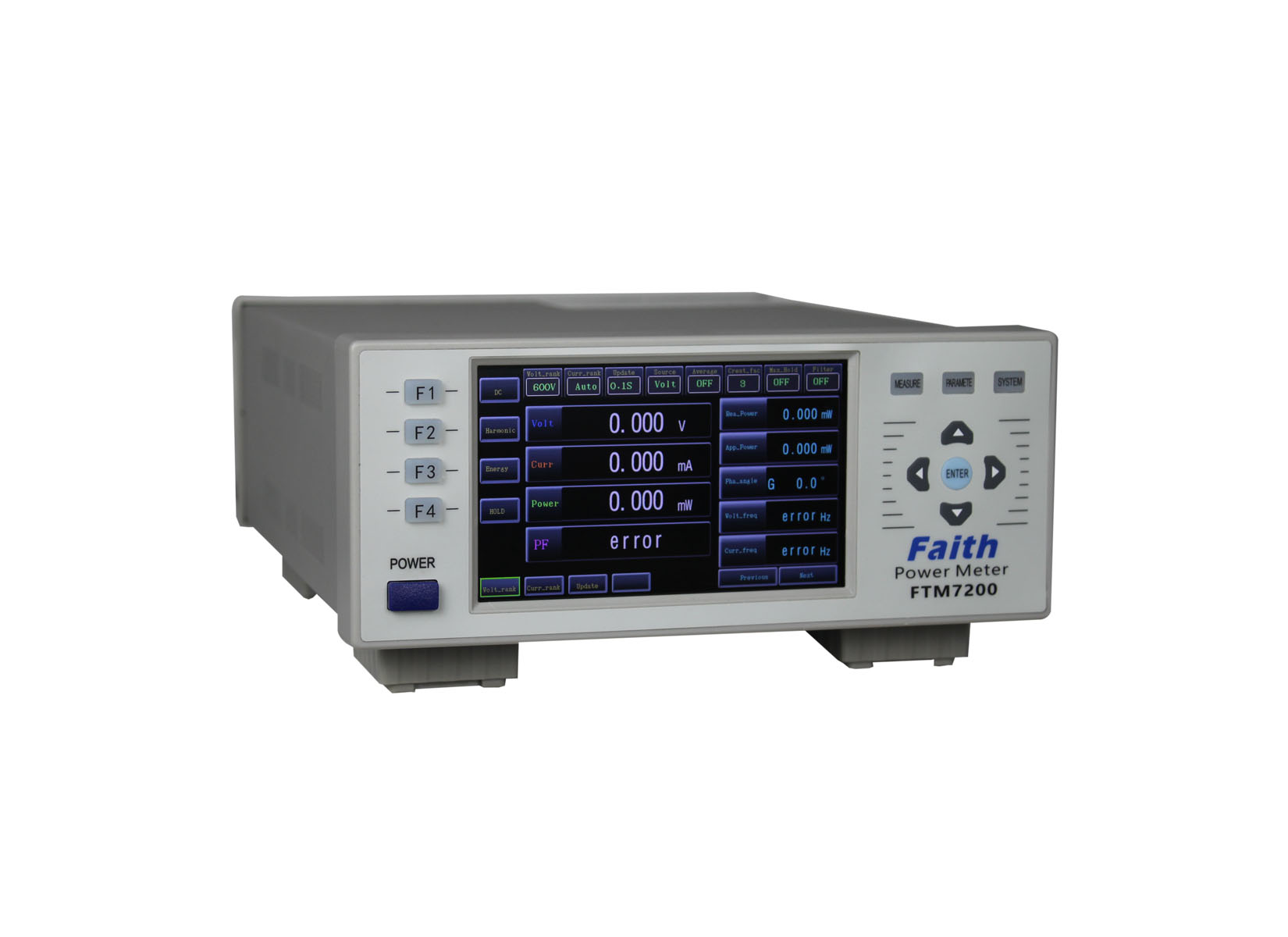

FTM7200功率测试仪
FTM7200采用了先进的32位高速处理器和双路24位AD转换器，具有高精度，宽动态范围，结构紧凑灵巧等特点，是新型触摸屏功率计。随着新能效标准的不断推出，都围绕着如何提高节能性能展开激烈的竞争，该产品是众多企业评估设备节能性能必不可少的功率测量仪器，具有高精度，超低待机功耗测量等特点，同时也支持RS232/485,USB通讯接口，极大的满足用户不同的测试通信需求。
| 简述
FTM7200采用了先进的32位高速处理器和双路24位AD转换器，具有高精度，宽动态范围，结构紧凑灵巧等特点，包含A新型触摸屏功率计，B型号三相功率计。随着新能效标准的不断推出，都围绕着如何提高节能性能展开激烈的竞争，该产品是众多企业评估设备节能性能必不可少的功率测量仪器，具有高精度，超低待机功耗测量等特点，同时也支持RS232/485,USB通讯接口，极大的满足用户不同的测试通信需求。
| 特点
测量精度达到0.2%；
可测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率、相位角、谐波等参数
大液晶屏显示；（A系列）
电压最高可达1000V；（B系列）
A型号测量单相，B型号为三相功率计
通讯接口标配标配USB/RS232/RS485；
50次谐波测试；
九个测试参数同屏显示；
测量速度快，最快0.1S刷新速率；
交直流通用宽带量程设计，DC~ 2kHz带宽，负载适应性更强；
可靠，稳定，体积小，重量轻。
显示方式：7 个窗口，白色LED 显示测量速度快（B系列）
| 应用领域
家用电器测试
UPS电源测试
发动机测试
能源之星测试
充电桩测试
光伏风电测试
开关电源测试
三相用电分析测试
激光电源
空调用电分析测试
| 多方式显示50次电压和电流谐波测试数据（A系列）
可分别测试电压、电流的绝对谐波和相对谐波，三种显示方式：数据列表，波形图，条形图。
| A系列5寸真彩LCD高清大屏显示，测试数据一览无余
A系列可以同时显示多个测试参数，以及当前设置状态，便于用户实时监测和分析电源的状态。
| 实时显示电能量测试数据
可以实时显示瓦时累计和安时累计数据。
| 订购信息
MODEL | 测量电压范围 | 测量电流范围 | 测量系统 | 测量精度 | 测量频率 | 谐波分析 |
FTM7200A | 0.5V～600V | 0.05mA～40A | 单相 | 0.2% | DC,0.5～2kHz | 最高50次 |
FTM7200B | 10V～1000V | 20mA～60A | 三相 | 0.2% | DC,45Hz-65Hz | 最高50次 |
通用规格表-1 | |||
规格描述 | |||
型号 | FTM7200A | ||
测量精度 | 0.2% | ||
输入方式 | 电压电流均为浮置输入 | ||
显示方式 | 液晶屏（触屏操控） | ||
显示更新 | 显示刷新周期0.1秒-5秒可设置 | ||
A/D转换 | 采样周期约70µS、24位，电压电流同时采样 | ||
输入阻抗 | 电压输入阻抗约2MΩ、电流输入阻抗低档0.5Ω，高档约为4MΩ。 外部传感器信号输入端子输入阻抗根据输入电压变化而变化，10V时约100kΩ，2V时约20kΩ | ||
测量模式 | RMS(真有效值）、AC(交流）、DC（直流）、V-MEAN（电流整流平均、电流真有效值） | ||
整机功耗 | <10VA | ||
工作电源 | AC100V-240V 45-440Hz DC100V-300V | ||
通讯接口 | 标配USB/RS232/RS485 | ||
尺寸 | 215mm×88mm×300mm（width×height×depth)(不带包装） | ||
重量 | About 2.8kg | ||
电气参数表 | |||
项目 | 测量范围 | 误差 | 最小分辨率 |
电压 | 0.5V-600V | DC ±(读数的0.1%+量程的0.2%) 0.5Hz≤f≤45Hz ±(读数的0.1%+量程的0.2%) 45Hz≤f≤66Hz ±(读数的0.1%+量程的0.1%) 66Hz≤f≤1kHz ±(读数的0.1%+量程的0.2%) | 0.001V |
电流 | 0.05mA-40A | 0.001mA | |
功率 | U*I*PF | DC ±(读数的0.1%+量程的0.2%) 0.5Hz≤f≤45Hz ±(读数的0.3%+量程的0.2%) 45Hz≤f≤66Hz ±(读数的0.1%+量程的0.1%) 66Hz≤f≤1kHz ±(读数的0.2%+量程的0.2%) | 0.001mW |
功率因数 | 0.01-1.000 | 0.5Hz≤f≤66Hz±0.01 66Hz≤f≤1kHz±0.02 | 0.001 |
频率 | DC,0.5Hz-2kHz | 0.1％*读数，当信号值大于0.1*当前量程 | 0.001Hz |
电能累计 | 0~999999mWh 0~-999999mWh | DC ±(读数的0.1%+量程的0.2%) 0.5Hz≤f≤45Hz ±(读数的0.3%+量程的0.2%) 45Hz≤f≤66Hz ±(读数的0.1%+量程的0.1%) 66Hz≤f≤1kHz ±(读数的0.1%+量程的0.2%) | 0.0001mWh |
安电能累计 | 0~999999mAh 0~-999999mAh | DC ±(读数的0.1%+量程的0.2%) 0.5Hz≤f≤45Hz ±(读数的0.1%+量程的0.2%) 45Hz≤f≤66Hz ±(读数的0.1%+量程的0.1%) 66Hz≤f≤1kHz ±(读数的0.1%+量程的0.2%) | 0.0001mAh |
电能计时 | 99999h | ±2S/h | 1S |
谐波
| 1-50 times 精度等级： B级 ICE61000-4-7 | 基波频率最高分析次数 10-65Hz 50 65-100Hz 32 100-200Hz 16 200-400Hz 8 | 0.0001 |
通用规格表-2 | ||
项目 | 规格描述 | |
型号 | FTM7200B | |
输入方式 | 电压电流均为浮置输入 | |
显示方式 | 7个窗口， 白色LED显示 | |
显示更新 | 显示刷新周期0.05秒-1秒可设置 | |
A/D转换 | 采样周期约125µS、24位，电压电流同时采样8k/s | |
输入阻抗 | 电压输入阻抗约 0.6MΩ、电流输入阻抗约10mΩ。 | |
测量模式 | RMS(真有效值）、AC(交流）、DC（直流）、V-MEAN（电流整流平均、电流真有效值），PH（相位角） | |
工作电源 | AC100V-240V 45-440Hz，DC 100V-300V | |
通讯接口 | A/B系列标配RS232/RS485 | |
尺寸 | 215mm×132mm×275mm（width×height×depth)(不带包装） | |
重量 | About 3.5kg | |
电气参数表 | ||
项目 | 测量范围 | 误差 |
电压 | 9 ～ 1000V | 被测信号：45 Hz ≤ f ≤ 65 Hz，当f<(量程的10%)时，误差：±(读数的 0.40% +量程的 0.10%)。当f≥(量程的10%)时，误差：±(读数的 0.16% +量程的 0.04%)。) |
电流 | 20mA ～ 60.000A | |
功率 | 电压量程*电流量程 | 被测信号：45 Hz ≤ f ≤ 65 Hz ； 额定电压为380V 当PF=1.0 时，误差：±(读数的 0.16% +量程的 0.04%)。 当PF=0.5 时，误差：±(读数的 0.80% +量程的 0.20%)。 |
功率因数 | 0.001～1.000 | 被测信号：45 Hz ≤ f ≤ 65 Hz 时，误差：±0.01。 |
电压频率fU | 45.00-65.00Hz | 当U≥URMS*10%时，误差 0.1％*读数； 当 (URMS* 5%)≤ U < URMS*10%)时，误差 0.2％*读数； 当 U <(URMS* 5%)时，由于信号过小，频率数据仅作参考 |
电能累计 | 0～999999 MWh/ 0～ -99999 MWh | 被测信号：45 Hz ≤ f ≤ 65 Hz； 额定电压为380V。 当PF=1.0 时，误差：±(读数的 0.16% +量程的 0.04%)。 当PF=0.5 时，误差：±(读数的 0.80% +量程的 0.20%) |
安电能累计 | 0~999999mAh 0~-999999mAh | DC ±(读数的0.1%+量程的0.2%) 0.5Hz≤f≤45Hz ±(读数的0.1%+量程的0.2%) 45Hz≤f≤66Hz ±(读数的0.1%+量程的0.1%) 66Hz≤f≤1kHz ±(读数的0.1%+量程的0.2%) |
MODEL | 测量电压范围 | 测量电流范围 | 测量系统 | 测量精度 | 测量频率 | 谐波分析 |
FTM7200A | 0.5V～600V | 0.05mA～40A | 单相 | 0.2% | DC,0.5～2kHz | 最高50次 |
FTM7200B | 10V～1000V | 20mA～60A | 三相 | 0.2% | DC,45Hz-65Hz | 最高50次 |
