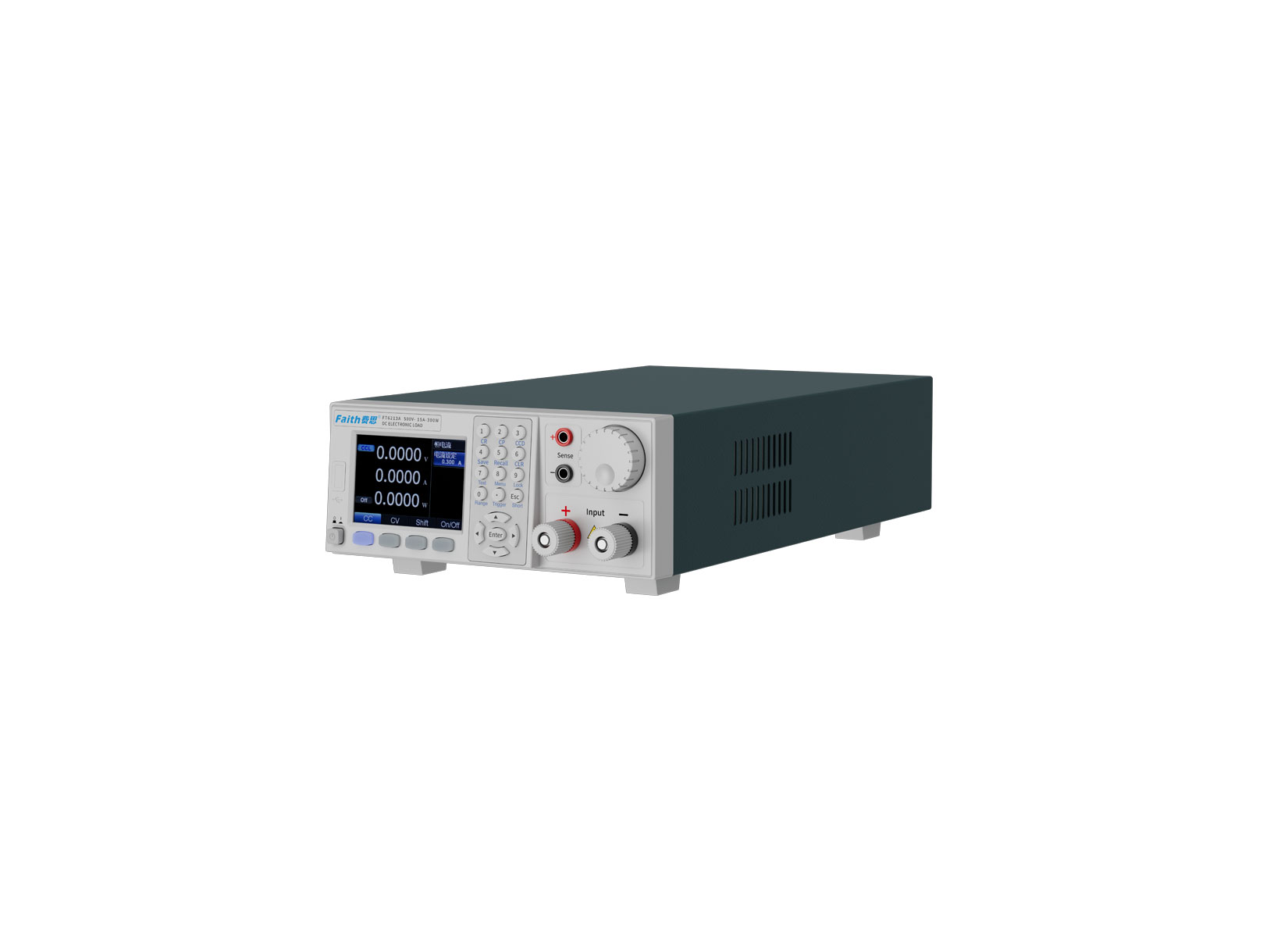

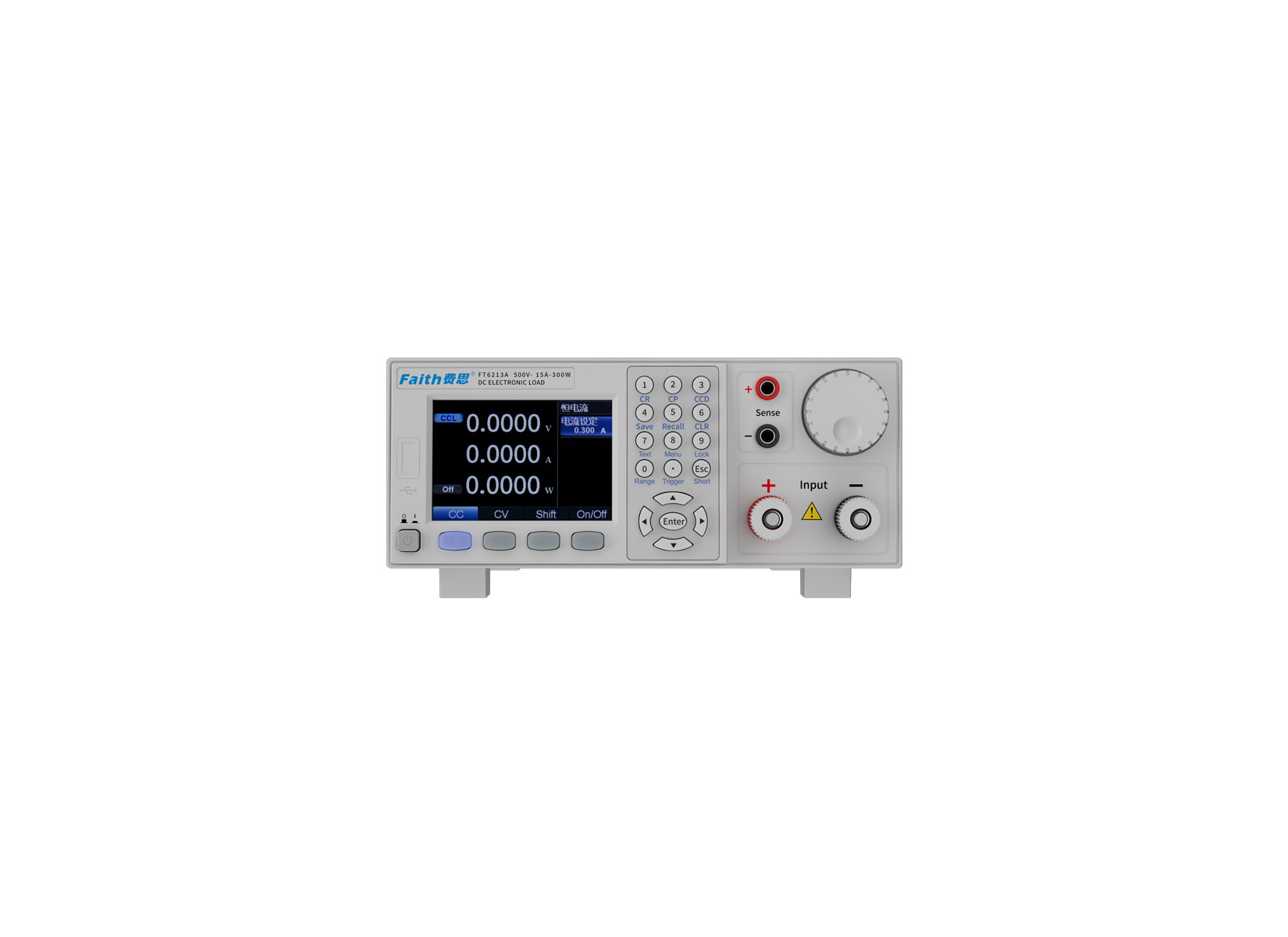

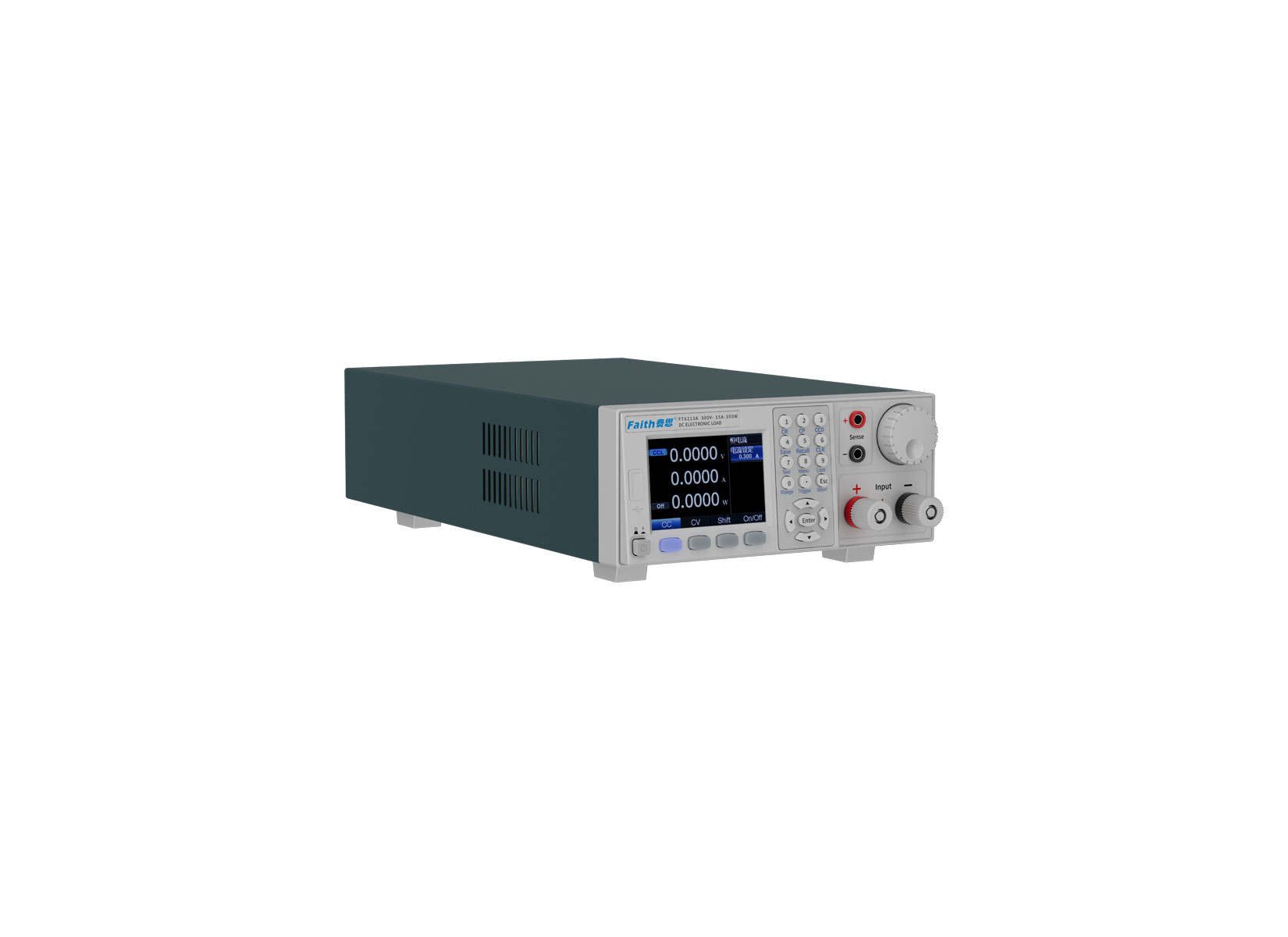

FT6200A系列小功率电子负载(150W/300W/400W)

Name: FT6200A系列小功率电子负载(150W/300W/400W)
Brand: 费思 Faith

FT6200A系列小功率电子负载是一款具有超强实用性、通用型的桌面级电子负载。可广泛应用于开关电源、适配器、LED驱动器、3C用电池、超级电容、电力电子器件、太阳能电池组件、充电器等产品的研发、生产、质检等各测试环节。产品配置有TFT屏和中英文菜单界面，操作方便直观，是电力电子工程师案头的必备常用配置。

FT6200系列配备RS232接口，支持标准的SCPI命令，通过SCPI命令可以实现面板操作的所有功能，为智能化测试平台的组建和用户的二次开发提供方便。

京东店铺

天猫店铺

| 简述

FT6200系列配备RS232接口，支持标准的SCPI命令，通过SCPI命令可以实现面板操作的所有功能，为智能化测试平台的组建和用户的二次开发提供方便。

| 特点

恒电流（CC）、恒电压（CV）、恒电阻（CR）及恒功率（CP）带载模式；
可设置带载斜率，带载电压（Von）与卸载电压（Voff）；
动态测试可达50kHz；
最小电流分辨率可达0.05mA，最小电压分辨率可0.5mV；
电流精度为(0.05%+0.05%F.S.)，电压精度为(0.025%+0.025%F.S.)；
快速NG/GO检测以确认DUT在规格内；
OPP、OCP、OVP、OT等全方位保护功能；
强大的负载序列编辑功能，可实现高速复杂带载波形；
智能化的自动测试功能，能显著提高检测效率；
具有OCP、OPP、LED模拟、负载效应、电池内阻、电池放电等测试功能；
模拟短路功能；
快速调用，一键调用测试参数；
标配电流监视端口与数字I/O端口；
SENSE端子安装在前面板，支持远端采样；
TFT彩色液晶显示屏，中英文菜单界面；

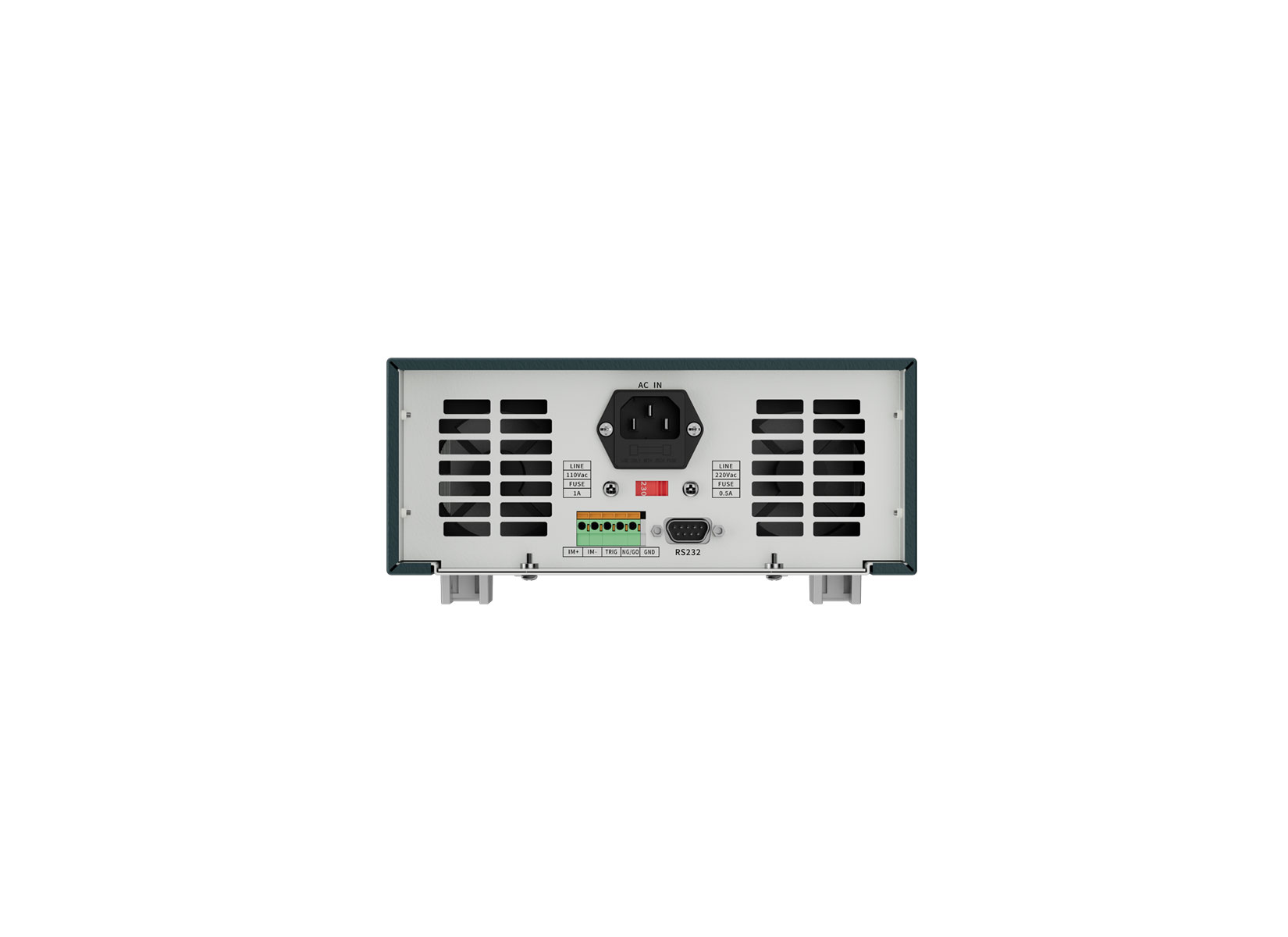

标配RS232接口，可通过计算机实现远程控制；
丰富的SCPI命令，方便组建智能化测试平台和进行二次开发；
标配功能完善的上位机软件；
采用智能风扇控制，降低噪音。

| 快速调用

快速调用功能支持CC/CV/CR/CP等定态参数设定，支持OCP、序列、自动测试、电池内阻、电池容量等功能，一键调用已设定之功能及相应参数。快速调用适用于研发、测试、品质及来料质检等部门的测试使用。快速调用减少测试中的设置和操作负载的次数，可降低设置错误的概率，提高测试效率和测试准确度。

| 自动测试

FT6200系列具有灵活的自动测试功能。自动测试中，包含了CC、CV、CR及CP等多种测试模式，能将测试参数与相应的上、下限进行比较，最终以PASS或FAILED的形式显示测试结果。全自动的操作方式，能极大提高测试效率。

| 定态功能

FT6200系列电子负载具有恒电流、恒电压、恒电阻与恒功率四种测试模式，可满足广泛的测试要求。恒电流和恒电阻模式可用于测试电压源在不同负载情况下，输出电压是否维持稳定输出。对于电池充电器和适配器而言，恒电压模式可改变充电器和适配器的输出电压以检验输出电流是否正确。

| 动态功能

FT6200系列电子负载提供可编程的动态测试功能。动态测试功能包括连续、脉冲、翻转三种方式，支持带载斜率设定。动态模式用于模拟各种带载突变及异常情况，适用于测试电源的动态特性，电源的稳定性，电池的保护点及保护时间，各种脉冲等突发带载模拟。

| 电池测试功能

为方便电池测试，FT6200系列提供了电池测试功能。电池测试包括：电池内阻测试与电池容量测试。电池容量测试提供了定电流、定电阻、定功率三种放电模式，可自行设定放电截止条件：截止电压、截止时间及截止电量，三者任一条件满足，放电停止。放电过程中，负载自动记录电压、电流、时间、AH等参数。低于保护电压，负载自动停止测试。配合软件可以完成更多参数的测试与分析。

| OCP/OPP测试

FT6200系列负载本身提供了OCP测试，其主要被应用与BMS、电源模块的过电流和过功率点的测试。OCP测试时，将自动寻找被测物的过流保护点并记录IMAX，PMAX。结合测试参数的高、低限制值，可自动判定测试结果是否超出设定规格，为产品的设计验证及生产线系统测试节省时间。

| 序列功能

FT6200系列电子负载提供序列测试功能。用户可以自行编辑一个负载的测试序列，以模拟负载输入端的各种变化。电子负载最多可以存储10个序列文件，每个文件最多可执行100步，单步最长时间可设置为50us～36000s，并同时支持文件链接等序列编辑功能。适合各种复杂的带载测试。

| SCPI与远程控制

FT6200系列支持标准的SCPI命令，通过SCPI命令可以实现面板操作的所有功能。这为智能化测试平台的组建和用户的二次开发提供方便。FT6200系列通过RS232接口可轻松实现电子负载的远程控制。

| 订购信息

型号	规格	尺寸
FT6211A	150V/30A/150W	1/2 2U
FT6212A	150V/30A/300W	1/2 2U
FT6213A	500V/15A/300W	1/2 2U
FT6214A	150V/60A/300W	1/2 2U
FT6212A+	150V/30A/400W	1/2 2U
FT6214A+	150V/60A/400W	1/2 2U

规格表-1
通道型号	FT6211A		FT6212A		FT6213A
电压	150V		150V		500V
电流	30A		30A		15A
功率	150W		300W		300W
最小操作电压	1.2V@30A		0.9V@30A		3V@15A
恒电流
量程	3A	30A	3A	30A	3A	15A
分辨率	0.05mA	0.5mA	0.05mA	0.5mA	0.05mA	0.25mA
精度	0.05%+0.1%F.S.	0.05%+0.05%F.S.	0.05%+0.1%F.S.	0.05%+0.05%F.S.	0.05%+0.1%F.S.	0.05%+0.05%F.S.
恒电压
量程	30V	150V	30V	150V	100V	500V
分辨率	0.5mV	2.5mV	0.5mV	2.5mV	2mV	8.5mV
精度	0.025%+0.025%F.S
恒电阻*4
范围	0.04Ω～10 Ω	10Ω～20kΩ	0.03Ω～10Ω	10Ω～20kΩ	0.2Ω～10Ω	10Ω～20kΩ
精度	0.01%+0.08S	0.01%+0.0008S	0.01%+0.08S	0.01%+0.0008S	0.01%+0.08S	0.01%+0.0008S
恒功率*4
量程	150W		300W		300W
精度	0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.
动态*5
T1&T2	10us～ 50s		10us ～ 50s		10us ～ 50s
斜率	0.6A/ms ～1.2A/us		0.6A/ms ～ 1.2A/us		0.6A/ms ～ 0.6A/us
电流测量
量程	3A	30A	3A	30A	3A	15A
分辨率	0.05mA	0.5mA	0.05mA	0.5mA	0.05mA	0.25mA
精度	0.05%+0.1%F.S.	0.05%+0.05%F.S.	0.05%+0.1%F.S.	0.05%+0.05%F.S.	0.05%+0.1%F.S.	0.05%+0.05%F.S.
电压测量
量程	30V	150V	30V	150V	100V	500V
分辨率	0.5mV	2.5mV	0.5mV	2.5mV	2mV	8.5mV
精度	0.025%+0.025%F.S
短路
电流（CC）	≒3A	≒30A	≒3A	≒30A	≒3A	≒15A
电压（CV）	≒0V	≒0V	≒0V	≒0V	≒0V	≒0V
功率（CP）	≒150W	≒150W	≒300W	≒300W	≒300W	≒300W
其他
尺寸（HWD）	88×215×380
重量	4kg		5kg		5kg
操作温度	0℃～40℃

规格表-2
通道型号	FT6214A		FT6212A+		FT6214A+
电压	150V		150V		150V
电流	60A		30A		60A
功率	300W		400W		400W
最小操作电压	2V@60A		0.9V@30A		2V@60A
恒电流
量程	0-6A	0-60A	3A	30A	0-6A	0-60A
分辨率	0.1mA	1mA	0.05mA	0.5mA	0.1mA	1mA
精度	0.05%+0.1%F.S.	0.05%+0.05%F.S.	0.05%+0.1%F.S.	0.05%+0.05%F.S.	0.05%+0.1%F.S.	0.05%+0.05%F.S.
恒电压
量程	30V	150V	30V	150V	30V	150V
分辨率	0.5mV	2.5mV	0.5mV	2.5mV	0.5mV	2.5mV
精度	0.025%+0.025%F.S
恒电阻*4
范围	0.015Ω～5 Ω	5Ω～10kΩ	0.03Ω～10Ω	10Ω～20kΩ	0.015Ω～5 Ω	5Ω～10kΩ
精度	0.01%+0.08S	0.01%+0.0008S	0.01%+0.08S	0.01%+0.0008S	0.01%+0.08S	0.01%+0.0008S
恒功率*4
量程	300W		400W		400W
精度	0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.
动态*5
T1&T2	10us～ 50s		10us ～ 50s		10us～ 50s
斜率	1.2A/ms ～2.5A/us		0.6A/ms ～ 1.2A/us		1.2A/ms ～2.5A/us
电流测量
量程	0-6A	0-60A	3A	30A	0-6A	0-60A
分辨率	0.1mA	1mA	0.05mA	0.5mA	0.1mA	1mA
精度	0.05%+0.1%F.S.	0.05%+0.05%F.S.	0.05%+0.1%F.S.	0.05%+0.05%F.S.	0.05%+0.1%F.S.	0.05%+0.05%F.S.
电压测量
量程	30V	150V	30V	150V	30V	150V
分辨率	0.5mV	2.5mV	0.5mV	2.5mV	0.5mV	2.5mV
精度	0.025%+0.025%F.S
短路
电流（CC）	≒6A	≒60A	≒3A	≒30A	≒6A	≒60A
电压（CV）	≒0V	≒0V	≒0V	≒0V	≒0V	≒0V
功率（CP）	≒300W	≒300W	≒400W	≒400W	≒400W	≒400W
其他
尺寸（HWD）	88×215×380
重量	5kg		5kg		5kg
操作温度	0℃～40℃

型号	规格	尺寸
FT6211A	150V/30A/150W	1/2 2U
FT6212A	150V/30A/300W	1/2 2U
FT6213A	500V/15A/300W	1/2 2U
FT6214A	150V/60A/300W	1/2 2U
FT6212A+	150V/30A/400W	1/2 2U
FT6214A+	150V/60A/400W	1/2 2U

应用场景

场景一：3C 消费电子电池测试

智能手机、蓝牙耳机、智能手表、平板电脑等 3C 消费电子产品的电池容量普遍较小，对测试精度要求较高。FT6200A 系列的小电流高精度特性非常适合 3C 消费电子电池的测试。

电池容量测试支持定电流、定电阻、定功率三种放电模式，用户可根据测试标准选择合适的放电方式。放电截止条件支持截止电压、截止时间和截止电量三种设置，三者任一条件满足即自动停止测试，确保电池不会过放。

电池内阻测试功能可以快速评估电池的健康状态（SOH）。配合上位机软件，还可以生成详细的放电曲线和测试报告，为电池性能分析提供数据支持。

FT6200A 系列的 0.05mA 电流分辨率，能够精确测量小容量电池的微电流放电特性，为 3C 产品的电池续航优化提供准确的数据依据。

场景二：适配器与充电器测试

手机充电器、笔记本电源适配器、USB PD 快充等小功率充电设备，是消费电子产业链中的重要环节。FT6200A 系列可用于各类小功率充电器和适配器的研发测试与生产检验。

在 CC 模式下，可以测试充电器在不同电流负载下的输出电压稳定性、纹波噪声和负载调整率。在 CV 模式下，可以检验充电器的恒流充电特性。CP 模式则可以模拟真实设备的恒功率充电特性。

OCP 测试功能可自动寻找充电器的过流保护点，验证保护电路的可靠性。动态测试功能可以模拟负载快速切换的工况，评估快充充电器在不同功率档位切换时的瞬态响应。

自动测试功能支持产线批量检测，配合快速调用功能，操作人员可以一键切换不同型号充电器的测试参数，显著提高生产效率。

场景三：LED 驱动器测试

LED 照明和显示产业发展迅速，LED 驱动电源的性能直接影响 LED 的亮度、寿命和光色一致性。FT6200A 系列具备专门的 LED 模拟测试功能，可用于各类 LED 驱动电源的性能验证。

LED 模拟功能可以模拟 LED 负载的伏安特性，更贴近 LED 的实际工作特性，比传统的恒流或恒阻模式更真实地反映 LED 驱动器的工作状态。

通过高精度的电流测量，可以准确验证 LED 驱动器的恒流精度，确保 LED 亮度的一致性。动态测试功能可以模拟 LED 调光和开关过程中的电流变化，评估驱动电源的瞬态响应和稳定性。

序列测试功能可以模拟 LED 灯具在不同调光档位、不同工作模式下的负载变化，全面验证驱动电源的性能。

场景四：超级电容测试

超级电容（电化学电容器）具有功率密度高、循环寿命长、充放电速度快等特点，广泛应用于储能、备用电源、能量回收等领域。FT6200A 系列可用于超级电容的容量测试、内阻测试和循环寿命测试。

恒电流放电模式可用于测量超级电容的容量和能量密度。恒功率放电模式则可以模拟超级电容在实际应用中的恒功率输出特性。通过高精度的电压和电流测量，可以准确计算超级电容的各项性能参数。

序列测试功能支持自定义复杂的充放电循环波形，配合外部电源可实现超级电容的循环寿命测试。高速动态测试功能可以模拟超级电容在脉冲充放电场景下的表现，评估其高频响应特性。

超级电容的内阻通常很小，FT6200A 系列的高精度测量能力能够准确捕捉微小的电压变化，为超级电容内阻测试提供可靠的数据。

场景五：电力电子器件测试

MOSFET、IGBT、二极管等电力电子器件是电源系统的核心元件，其电气特性直接影响整机性能。FT6200A 系列可用于各类电力电子器件的特性测试和参数验证。

通过电子负载的不同工作模式，可以测试功率器件的导通电阻、漏电流、击穿电压等关键参数。高精度的电压和电流测量能力确保了器件参数测试的准确性。

模拟短路功能可以用于测试功率器件的短路耐受能力和保护特性。动态测试功能可以模拟器件在高速开关过程中的电流变化，评估器件的动态性能。

对于科研院所和高校实验室的电力电子教学与研究场景，FT6200A 系列功能丰富、操作便捷、性价比高，是理想的实验测试设备。

场景六：太阳能电池组件测试

太阳能电池及组件的输出特性需要通过 I-V 曲线测试来准确评估。FT6200A 系列可用于小型太阳能电池片、组件的 I-V 特性测试和最大功率点跟踪。

通过 CV 模式逐步改变负载电压，测量对应的输出电流，可以绘制太阳能电池的 I-V 特性曲线，确定开路电压（Voc）、短路电流（Isc）、最大功率点（MPP）、填充因子（FF）等关键参数。

序列测试功能可以实现 I-V 曲线的自动扫描，提高测试效率。配合上位机软件，可以实时显示 I-V 曲线和 P-V 曲线，直观展示太阳能电池的性能特性。

对于便携式太阳能充电器、小型光伏系统等产品的研发和测试，FT6200A 系列是经济实用的测试解决方案。

常见问答（FAQ）

Q1：做3C数码电池测试，要测mA级小电流，FT6200A选150W还是300W的？

如果以小电流精密测试为主，建议选FT6211A（150V/30A/150W）。电流量程越小，小电流区间的分辨率和精度越高：FT6211A的3A低量程分辨率为0.05mA，精度0.05%+0.1%F.S.；而60A机型（FT6214A）的6A低量程分辨率为0.1mA，精度同样是0.05%+0.1%F.S.。量程选得过大，小电流测试时的相对误差会明显增加。如果同时需要测大电流（如快充测试），可选FT6212A（150V/30A/300W）或FT6214A（150V/60A/300W），兼顾大小电流测试。

Q2：要测快充电源的动态响应，需要10kHz以上负载跳变，FT6200A能做到吗？

可以。FT6200A系列动态测试频率可达50kHz，远高于10kHz的需求。动态模式支持连续、脉冲、翻转三种方式，T1/T2时间范围为10μs～50s，可以模拟各种快速变化的负载工况。电流斜率方面，30A机型为0.6A/ms～1.2A/μs，60A机型为1.2A/ms～2.5A/μs。对于快充电源的负载瞬态响应测试、脉冲负载模拟等场景，FT6200A的动态性能完全可以满足需求。配合序列测试功能，还可以模拟更复杂的负载波形。

Q3：FT6200A能测LED驱动电源吗？LED模拟功能和普通CC模式有什么区别？

可以，FT6200A专门配备了LED模拟功能，比普通CC模式更适合测试LED驱动电源。普通CC模式是纯恒流负载，电流不随电压变化；而LED模拟功能模拟的是LED的真实伏安特性——电压低于阈值时电流很小，达到阈值后电流快速上升，呈现非线性特性，更贴近LED的实际工作状态。用LED模拟功能测试LED驱动器，可以更真实地反映驱动电源在带LED负载时的启动特性、调光性能和稳定性，测试结果比纯CC模式更有参考价值。

Q4：用电子负载做电池放电测试，电池放空了会自动停吗？怎么保证不过放？

会自动停止，FT6200A的电池容量测试功能提供三重截止保护。放电截止条件支持三种独立设置：截止电压（电池电压降至设定值时停止，是常用的过放保护）、截止时间（放电时间达到设定值时停止）、截止电量（放电容量达到设定值时停止）。三者任一条件满足，负载立即自动停止放电，有效防止电池过放。放电过程中，负载实时记录电压、电流、时间、AH等参数，低于保护电压时自动终止测试。FT6200A还支持定电流（CC）、定电阻（CR）、定功率（CP）三种放电模式，满足不同测试需求。

Q5：FT6200A和FT6300A都有300W档，研发实验室用哪个更合适？

如果功率需求在400W以内，研发实验室建议优先选FT6200A。两个系列300W档的主要差异：FT6200A精度更高（电压0.025%+0.025%F.S.、电流0.05%+0.05%F.S.），分辨率更细（0.05mA/0.5mV）；动态频率更高（可达50kHz）；功能更丰富（LED模拟、模拟短路、数字I/O、电流监视端口）；机箱更薄（1/2 2U vs 1/2 3U）；标配TFT彩屏和中英文菜单，操作体验更好。FT6300A的优势在于功率上限更高（可达1800W）和大电流型号更多。如果后续可能扩展到600W以上功率测试，再考虑FT6300A系列。

Q6：FT6200A能接入产线自动化系统吗？支持什么通讯和触发方式？

可以。FT6200A系列标配RS232通讯接口，支持标准SCPI命令协议，可通过上位机或PLC实现远程控制。除了RS232通讯外，FT6200A还标配数字I/O端口和电流监视端口：数字I/O可用于外部触发输入和测试结果输出，方便与其他测试设备联动；电流监视端口输出模拟量信号，可直接连接示波器或数据采集卡实时监测电流波形。产品还标配功能完善的上位机软件，支持实时数据采集、波形显示和报告生成。用户可使用LabVIEW、Python、C#等编程语言通过SCPI命令进行二次开发，组建自动化测试系统。
