| 简述

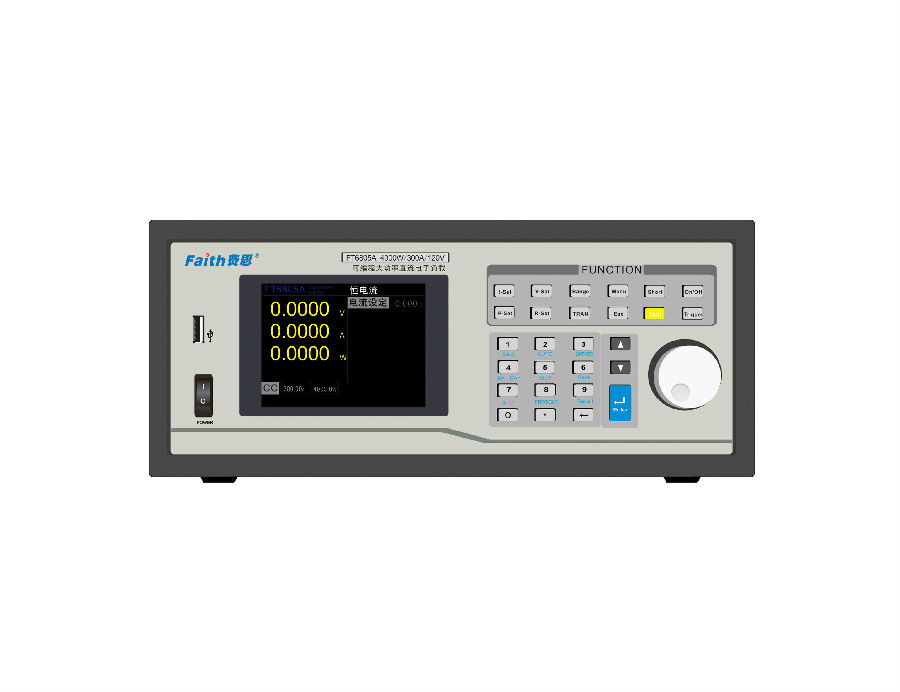

FT6800系列大功率可编程直流电子负载,基于高可靠性、高稳定性进行设计的多功能,大容量电子负载产品。其环控制单元带宽高,具有超强的防振荡能力,能最大程度的适应各类电源;而功率模块快速熔断保护设计,最大程度保证整机的持续工作能力。
FT6800系列产品线丰富,电压有40V、120V、500V、800V、1000V、1200V多个等级,单机功率范围从2.6kW至52kW,单一台电流最大达2400A。更宽的工作范围,极快的动态频率,能有效满足绝大多数的测试需求。
FT6800系列界面采用彩色LCD显示,具有良好的分辨度。配合全数字键盘,操作及其简便。对外装备有LAN、RS232、USB、GPIB(选)等多种通讯接口以及模拟量接口,既支持SCPI也支持ModBus 通讯协议,为系统集成应用提供了极大便利。
| 特点
单机功率:2.6kW~52kW,通过主/从级联方式可扩展至300kW;
0.05%精确度,0.1mA/0.1mV分辨率,20kHz动态频率控制;
快速调用、OCP/OVP测试、自动测试功能,操作方便灵活;
外部模拟编程功能,可实现复杂带载波形模拟;
动力电池和超级电容测试功能的一键测试;
全面的保护功能:过电压、过电流、过温度、限电流、限功率、反接告警等;
TFT彩色液晶显示屏,中英文菜单界面;
提供多种远程通讯接口:RS232、LAN、USB、GPIB(选);
提供SCPI与ModBus-RTU两种协议;
中文简体、繁体、英文三种的操作界面和软件界面。
| 应用领域
| 多种工作模式
FT6800系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式,能满足广泛的测试需求。同时又具备CV+CC、CR+CC复合操作模式功能。用户可以根据自己的测试需求,设置电流限制值,避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性,测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。

| 级联
FT6800系列负载支持主从级联功能,实现多台同型号负载的并联使用,功率最大可扩展至300kW 。级联时,用户只需要对主机进行控制,每个从机自动复制主机的带载参数,实现自主均流。级联后的系统可实现单机的全部功能,包括CV模式下的带载。

| OCP测试
FT6800系列负载本身提供了OCP测试, 其主要被应用与BMS、电源模块的过电流和过功率点的测试。OCP测试时,将自动寻找被测物的过流保护点并记录IMAX,PMAX。结合测试参数的高、低限制值,可自动判定测试结果是否超出设定规格,为产品的设计验证及生产线系统测试节省时间。

| 序列功能
FT6800系列电子负载提供序列测试功能。用户可以自行编辑一个负载的测试序列, 以模拟负载输入端的各种变化。序列测试CC、CV、CP及CR四种模式。电子负载最多可以存储20个序列文件,每个文件最多可执行50步,单步最长时间可设置为0.1ms~90000s,适合各种时间带载测试。同时,用户还可以设置序列的循环次数与切换方式。

| 电池测试
电池内阻和容量是评价电池参数的重要指标。为了方便测试,FT6800系列负载提供了电池测试功能,包括电池内阻测试与电池容量测试。
电池内阻测试
FT6800系列负载通过直流放电法(DCR)来进行电池内阻测试。
电池容量测试
此功能采用恒电流方式放电。放电过程中,将记录放电电量、放电容量与放电时间。

| 超级电容测试
超级电容内阻和容量是评价电容参数的重要指标,为了方便超级电容测试, FT6800系列负载提供了超级电容测试功能。本功能可同时测试超级电容的内阻和容量,设定超级电容的放电电流、放电终止点、容量计算起止点即可测试。

| 外部模拟编程
FT6800系列具备外部模拟编程功能。其他设备可通过一个外部电压信号(直流或交流)对负载进行连续控制。0~10V的外部电压信号,对应0~100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

| 多接口与多协议
FT6800系列配备多种通讯接口,同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置,这样使得系统集成更加灵活。

| 电脑图形化操作软件
FT6800系统提供了一款具有虚拟仪器功能的功能性软件,可以导出测试数据、生成图像、打印报告,软件以图像和数据实时显示的方式,更直观和便于对比。

| 订购信息
型号 | 规格 | 型号 | 规格 | 型号 | 规格 |
FT6803A | 2.6kW/300A/120V | FT6812A | 8kW/160A/800V | FT68016C | 16kW/320A/800V |
FT6804A | 2.6kW/100A/500V | FT6813A | 8kW/160A/1000V | FT68016D | 16kW/320A/1kV |
FT6805A | 4kW/300A/120V | FT6814A | 12kW/600A/120V | FT68016E | 16kW/240A/1.2kV |
FT6806A | 4kW/100A/500V | FT6815A | 12kW/300A/500V | FT68020A | 20kW/900A/120V |
FT6807A | 5.2kW/600A/120V | FT6817A | 12kW/240A/800V | FT68020B | 20kW/500A/500V |
FT6808A | 5.2kW/200A/500V | FT6818A | 12kW/240A/1kV | FT68020C | 20kW/400A/800V |
FT6809A | 5.2kW/60A/800V | FT6819A | 12kW/180A/1.2kV | FT68020D | 20kW/400A/1kV |
FT6810A | 8kW/600A/120V | FT68016A | 16kW/900A/120V | FT68020E | 20kW/300A/1.2kV |
FT6811A | 8kW/200A/500V | FT68016B | 16kW/400A/500V | - | - |
| 选购信息
名称 | 型号或规格 | 说明 |
GPIB适配卡 | FT68001B | 工厂出货前安装 |
规格表-1 |
型号 | FT6803A | FT6804A | FT6805A | FT6806A |
电压 | 120V | 500V | 120V | 500V |
电流 | 300A | 100A | 300A | 100A |
功率 | 2600W | 2600W | 4000W | 4000W |
满电流最小操作电压 | 2V/300A | 4.5V/100A | 2V/300A | 4.5V/100A |
恒电流模式 |
量程 | 0-30A | 0-300A | 0-10A | 0-100A | 0-30A | 0-300A | 0-10A | 0-100A |
分辨率 | 0.5mA | 5mA | 0.2mA | 2mA | 0.6mA | 6mA | 0.2mA | 2mA |
精度 | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S |
恒电压模式 |
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V |
分辨率 | 0.2mV | 2mV | 1mV | 10mV | 0.2mV | 2mV | 1mV | 10mV |
精度 | 0.05%+0.05%.S. |
恒功率模式 |
量程 | 0-2600W | 0-2600W | 0-4000W | 0-4000W |
分辨率 | 50mW | 50mW | 70mW | 70mW |
精度 | 0.5%+1%F.S. | 0.5%+1%F.S. | 0.2%+0.3%F.S. | 0.2%+0.3%F.S. |
恒电阻模式 |
量程 | 0.004~40Ω | 0.08~640Ω | 0.05~500Ω | 1~8000Ω | 0.004~40Ω | 0.08~640Ω | 0.05~500Ω | 1~8000Ω |
精度 | 0.01%+0.075S | 0.01%+0.005S | 0.01%+0.0062S | 0.01%+0.0004S | 0.01%+0.083S | 0.01%+0.0052S | 0.01%+0.025S | 0.01%+420uS |
分辨率 | 16bits |
斜率 |
电流斜率量程 | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms |
电压斜率量程 | 1.0-50V/ms | 50-500V/ms | 4.0-200V/ms | 200-2000V/ms | 1.0-50V/ms | 50-500V/ms | 4.0-200V/ms | 200-2000V/ms |
功率斜率量程 | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms |
电阻斜率量程 | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms | 5-300A/ms | 300-15000A/ms | 1-100A/ms | 100-5000A/ms |
精度 | (1±35%)*设定值 |
电压测量 |
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V |
精度 | 0.025%+0.025%F.S. |
电流测量 |
量程 | 0-30A | 0-300A | 0-10A | 0-100A | 0-30A | 0-300A | 0-10A | 0-100A |
精度 | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S | 0.1%+0.15%F.S | 0.05%+0.1%F.S |
功率测量 |
量程 | 0-2600W | 0-2600W | 0-4000W | 0-4000W |
精度 | 0.2%+0.3%F.S |
瞬态测量 |
T1&T2 | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms |
分辨率 | 1us | 1ms | 1us | 1ms | 1us | 1ms | 1us | 1ms |
精度 | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm |
尺寸 | 440(W)×200(H)×630(D) |
温度规格 | 保护温度85℃,操作温度0~40℃,满功率操作温度0~25℃ |
规格表-2 |
型号 | FT6807A | FT6808A | FT6810A | FT6811A |
电压 | 120V | 500V | 120V | 500V |
电流 | 600A | 200A | 600A | 200A |
功率 | 5200W | 5200W | 8000W | 8000W |
满电流最小操作电压 | 2.5V/600A | 4.5V/200A | 2.5V/600A | 4.5V/200A |
恒电流模式 |
量程 | 0-60A | 0-600A | 0-20A | 0-200A | 0-60A | 0-600A | 0-20A | 0-200A |
分辨率 | 1mA | 10mA | 0.4mA | 4mA | 1mA | 10mA | 0.4mA | 4mA |
精度 | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S |
恒电压模式 |
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V |
分辨率 | 0.2mV | 2mV | 1mV | 10mV | 0.2mV | 2mV | 1mV | 10mV |
精度 | 0.05%+0.05%F.S. |
恒功率模式 |
量程 | 0-5200W | 0-5200W | 0-8000W | 0-8000W |
分辨率 | 90mW | 90mW | 140mW | 140mW |
精度 | 0.2%+0.3%F.S. |
恒电阻模式 |
量程 | 0.002~20Ω | 0.04~320Ω | 0.025~250Ω | 0.5~4000Ω | 0.002~20Ω | 0.04~320Ω | 0.025~250Ω | 0.5~4000Ω |
精度 | 0.01%+0.15S | 0.01%+0.01S | 0.01%+0.12S | 0.01%+830uS | 0.01%+0.15S | 0.01%+0.01S | 0.01%+0.012S | 0.01%+830uS |
分辨率 | 16bits |
斜率 |
电流斜率量程 | 10-600A/ms | 600-30000A/ms | 3.2-160A/ms | 160-8000A/ms | 10-600A/ms | 600-30000A/ms | 4-200A/ms | 200-10000A/ms |
电压斜率量程 | 1.0-50V/ms | 50-500V/ms | 4.0-200V/ms | 200-2000V/ms | 1-50V/ms | 50-500V/ms | 4-200V/ms | 200-2000V/ms |
功率斜率量程 | 10-600A/ms | 600-30000A/ms | 3.2-160A/ms | 160-8000A/ms | 10-600A/ms | 600-30000A/ms | 4-200A/ms | 200-10000A/ms |
电阻斜率量程 | 10-600A/ms | 600-30000A/ms | 3.2-160A/ms | 160-8000A/ms | 10-600A/ms | 600-30000A/ms | 4-200A/ms | 200-10000A/ms |
精度 | (1±35%)*设定值 |
电压测量 |
量程 | 0-12V | 0-120V | 0-50V | 0-500V | 0-12V | 0-120V | 0-50V | 0-500V |
精度 | 0.025%+0.025%F.S. |
电流测量 |
量程 | 0-60A | 0-600A | 0-20A | 0-200A | 0-60A | 0-600A | 0-20A | 0-300A |
精度 | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S | 0.1%+0.15%F.S. | 0.1%+0.1%F.S |
功率测量 |
量程 | 0-5200W | 0-5200W | 0-8000W | 0-8000W |
精度 | 0.2%+0.3%F.S |
瞬态测量 |
T1&T2 | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms | 0.025-60ms | 1-60000ms |
分辨率 | 1us | 1ms | 1us | 1ms | 1us | 1ms | 1us | 1ms |
精度 | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm | 1us+100ppm | 1ms+100ppm |
尺寸 | 440(W)×420(H)×680(D) |
温度规格 | 保护温度85℃,操作温度0~40℃,满功率操作温度0~25℃ |
型号 | 规格 | 型号 | 规格 | 型号 | 规格 |
FT6803A | 2.6kW/300A/120V | FT6812A | 8kW/160A/800V | FT68016C | 16kW/320A/800V |
FT6804A | 2.6kW/100A/500V | FT6813A | 8kW/160A/1000V | FT68016D | 16kW/320A/1kV |
FT6805A | 4kW/300A/120V | FT6814A | 12kW/600A/120V | FT68016E | 16kW/240A/1.2kV |
FT6806A | 4kW/100A/500V | FT6815A | 12kW/300A/500V | FT68020A | 20kW/900A/120V |
FT6807A | 5.2kW/600A/120V | FT6817A | 12kW/240A/800V | FT68020B | 20kW/500A/500V |
FT6808A | 5.2kW/200A/500V | FT6818A | 12kW/240A/1kV | FT68020C | 20kW/400A/800V |
FT6809A | 5.2kW/60A/800V | FT6819A | 12kW/180A/1.2kV | FT68020D | 20kW/400A/1kV |
FT6810A | 8kW/600A/120V | FT68016A | 16kW/900A/120V | FT68020E | 20kW/300A/1.2kV |
FT6811A | 8kW/200A/500V | FT68016B | 16kW/400A/500V | - | - |
名称 | 型号或规格 | 说明 |
GPIB适配卡 | FT68001B | 工厂出货前安装 |
应用场景
场景一:动力电池与储能电池放电测试
动力电池、铅酸电池的放电测试和容量测试是电子负载基础的应用场景。FT6800 系列提供专门的电池测试功能,包括电池内阻测试(通过直流放电法 DCIR)和电池容量测试(恒电流放电,记录放电电量、放电容量与放电时间)。
恒功率模式可模拟电池恒功率放电工况,序列功能可模拟复杂的放电曲线。主从级联功能可扩展至 300kW,满足较大功率电池包的测试需求。
场景二:BMS 与电池保护装置测试
电池管理系统(BMS)和电池保护装置的验证测试,需要电子负载模拟各种故障工况和边界条件。FT6800 系列的 OCP 测试功能可自动寻找被测物的过电流保护点和过功率点,结合高低限制值自动判定测试结果,为产品设计验证及生产线系统测试节省时间。
序列功能可编辑复杂的测试序列,模拟电池在各种工况下的电流变化,验证 BMS 的保护逻辑和响应速度。
场景三:直流充电桩与车载充电机测试
直流充电桩、充电模块和车载充电机的出厂测试和研发测试,需要电子负载模拟电池充电特性。FT6800 系列的 CV+CC 复合模式可以模拟电池充电特性,适用于充电桩和车载充电机的输出特性测试。
外部模拟编程功能可通过外部电压信号对负载进行连续控制,模拟各种复杂的充电电流波形。多种通讯接口和协议支持,便于接入自动化测试系统。
场景四:大功率开关电源与 UPS 测试
大功率开关电源、UPS 电源、通信电源、服务器电源等电力电子设备的研发和生产测试,需要电子负载验证其输出稳定性、动态响应、保护功能等指标。
FT6800 系列的四种基本工作模式(CC/CV/CR/CP)可覆盖各类电源测试需求。OCP 测试功能可自动测试电源的过流保护点。序列功能可模拟各种动态负载变化,测试电源的瞬态响应性能。
场景五:太阳能电池阵列测试
FT6800 系列可用于太阳能电池阵列的特性测试,通过 CR 模式模拟不同负载条件下的输出特性。恒功率模式可模拟恒功率负载。外部模拟编程功能可模拟复杂的 I-V 曲线变化。
场景六:工业电机与电力电子器件测试
对于工业电机的虚拟负载测试,FT6800 系列的恒电流和恒功率模式可模拟电机的不同工作状态。序列功能可模拟电机启动、运行、制动等工况的电流变化。
A/D 电源转换器及其它电力电子功率器件的测试,也可通过 FT6800 系列的多种工作模式和高精度测量来完成。
常见问答(FAQ)
Q1:要测 48V/100A 的动力电池放电,FT6800 选哪个型号?选型时看哪些参数?
选 FT6807A(5.2kW / 120V / 600A),48V × 100A = 4.8kW,在额定功率范围内,且 48V 远高于满电流可带载电压下限 2.5V(600A 机型),可完全输出 100A。若预留裕量可选 FT6810A(8kW / 120V / 600A)。
选型时需同时关注三个参数:电压范围(覆盖被测设备电压上限,建议留 10%~20% 裕量)、电流范围(覆盖被测设备电流上限)、额定功率(所有工作点的 V×I 都不能超过额定功率)。FT6800 系列电压有 40V / 120V / 500V / 800V / 1000V / 1200V 六个等级,单机功率 2.6kW~52kW,单台电流可达 600A(120V 机型);低电压大电流选 120V 机型,高电压小电流选 800V / 1000V / 1200V 机型。
Q2:测 12V/200A 的低压大电流电源,FT6800 在 12V 下能拉满 200A 吗?精度够不够?
可以。FT6800 120V 机型的满电流可带载电压下限为 2V(300A 机型)~2.5V(600A 机型),12V 远高于此值,可完全输出额定电流。以 FT6805A(4kW / 120V / 300A)为例,12V 下电流约 333A,200A 完全满足且留有裕量。
测量精度方面:电流测量精度为 0.05% + 0.1%F.S.(大量程档),小量程档为 0.1% + 0.15%F.S.;电压测量精度为 0.025% + 0.025%F.S.,功率测量精度为 0.2% + 0.3%F.S.。分辨率方面,电流分辨率可达 0.1mA,电压分辨率可达 0.1mV;动态频率为 20kHz,可满足多数精密测试需求。
Q3:FT6800 能测 BMS 过流保护吗?有没有专门的自动测试功能?
可以。FT6800 系列内置 OCP(过流保护)自动测试功能,主要应用于 BMS、电源模块的过电流和过功率点测试。OCP 测试时,电子负载会自动寻找被测物的过流保护点并记录 IMAX、PMAX,结合测试参数设定的高低限制值,可自动判定测试结果是否超出规格,为产品设计验证及生产线系统测试节省时间。
除此之外,还提供电池容量测试(恒电流放电,记录放电电量、放电容量与放电时间)、电池内阻测试(直流放电法 DCR)、超级电容测试(同时测内阻和容量)、序列测试(可编程负载时序变化)等功能。应用领域覆盖动力电池 / 铅酸电池 / 燃料电池的放电测试,BMS 与电池保护装置测试,直流充电桩 / 充电模块 / 车载充电机测试,大功率开关电源 / UPS 电源 / 通信电源 / 服务器电源测试,以及太阳能电池阵列、工业电机的虚拟负载测试。
Q4:做高压测试时万一接反了或者过载了,设备和被测件安全吗?有哪些保护?
安全。FT6800 系列具备全面的保护功能:
此外,功率模块采用快速熔断保护设计,有效保证整机的持续工作能力;环控制单元带宽高,具有较强的防振荡能力,能适应各类电源的测试需求。
Q5:FT6800 和 FT68200 有什么区别?预算有限的话选哪个?
FT6800 是成熟经典的大功率电子负载系列,FT68200 是更高功率密度、更高性能的新一代产品,核心差异如下:
功率范围:FT6800 单机 2.6kW~52kW,主从级联可扩展至 300kW;FT68200 单机 4kW~72kW,主从并机可扩展至 720kW
功率密度:FT68200 功率密度为 6kW / 3U,是传统负载的两倍,相同功率体积更小
电压等级:FT6800 六档(40V~1200V),覆盖低电压段;FT68200 四档(150V~1600V),向高压段延伸
瞬时过载:FT68200 瞬间过功率带载可达额定功率 2 倍,FT6800 不支持
动态性能:FT68200 H 系列单机电流斜率可达 96A/μs,编程速度 50kHz、采样速度 500kHz、支持 30kHz 动态扫描;FT6800 动态频率为 20kHz
功能分级:FT68200 分 A / E / H 三个子系列,功能分级更细致;FT6800 功能配置统一
选型建议:中小功率段、预算敏感、对动态速度要求不高选 FT6800;需要高功率密度、高速动态、瞬时过载或 1600V 高压选 FT68200。
