| 简述
超低电压大电流直流电子负载是针对燃料电池测试、CPU供电器测试等低压大电流测试场景在FT常规电子负载基础上衍生开发出来的一款高可靠性、高性能的电子负载产品。针对不同的电流等级,此产品包含两个系列:NZ、N。单机最大电流10kA,电压等级为:20V/40V/80V.其中NZ系列可-2.4V满电流带载,N系列为超低压满电流带载。带载能力最高可达-2.4V@1200A、0.25V@10kA。该系列产品具备高精度,高性价比,是您测试的优良选择。
| 特点
低压带载能力可达-2.4V@1200A、0.25V@10kA;
NZ系列支持-2.4V满电流带载,支持反极测试;
支持外部模拟量编程控制;
电池容量及电池内阻测试功能;
恒电压、恒电流、恒电阻和恒功率四种测试模式;
模拟短路功能;
支持远近端测量切换;
TFT彩色液晶屏,中英文菜单界面,高亮度,宽视角,信息显示更全面;
20kHz的瞬态测试功能,可设置上升、下降斜率;
提供多种远程接口;
序列测试功能支持不同时序带载能力测试;
过电压/过电流/过功率/过温度/极性反接等全方位智能保护功能;
配备多种通信接口:RS232、RS485、LAN、USB,CAN(选配);
支持SCPI与ModBus通讯协议。
| 应用领域
燃料电池测试;
电池强制放电测试;
CPU及功率器件的供电系统测试;
其他低压大电流测试场景。

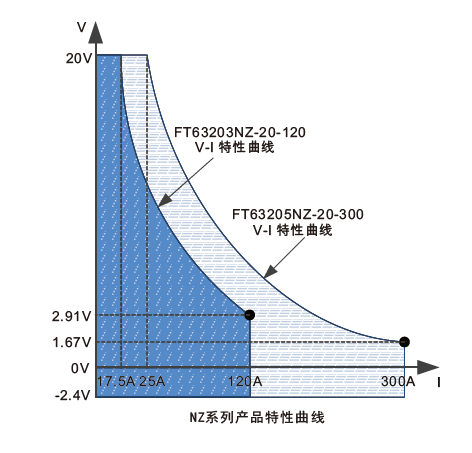

| -2.4V输入满电流带载
NZ系列可在-2.4V输入时,实现满电流带载。低电压、大电流的带载特性,使得在燃料电池、电池强制放电、CPU 供电系统的测试中具备强大优势。

| 超低压满电流带载
超低电压大电流直流电子负载具备超低内阻特性,最小内阻<0.2mΩ。FT68203N-20-1000可在0.2V输入时,实现1000A电流拉载,功率仅为3kW。相较普通电子负载,在同样低压带载条件下仅为其功率为十八分之一。更小的测试功率能提供更大的测试电流,在燃料电池膜电极、单片电池及短堆测试中可极大降低测试成本。

| 电池容量测试
为方便电池测试,电子负载提供了电池容量测试功能。电池测试包括:电池内阻测试与电池容量测试。电池容量测试采用恒电流方式进行放电。放电过程中,负载自动记录电压、电流、时间、AH等参数。

| 定态功能
电子负载具有恒电流、恒电压、恒电阻与恒功率四种测试模式,可满足广泛的测试要求。恒电流和恒电阻模式可用于测试电压源在不同负载情况下,输出电压是否维持稳定输出。对于电池充电器和适配器而言,恒电压模式可改变充电器和适配器的输出电压以检验输出电流是否正确。

| 序列功能
电子负载提供序列测试功能。用户可以自行编辑一个负载的测试序列,以模拟负载输入端的各种变化,适合各种复杂的带载测试。

| 订购信息
NZ系列相关产品 |
电压 | 型号 | 规格 | 尺寸 | 备注 |
20V | FT682003NZ-20-120 | 20V/120A/350W(-2.4V@120A) | 2U |
|
FT682011NZ-20-120 | 20V/120A/1100W(-2.4V@120A) | 2U |
FT682005NZ-20-300 | 20V/300A/500W(-2.4V@300A) | 2U |
FT682012NZ-20-300 | 20V/300A/1.2kW(-2.4V@300A) | 4U |
FT68203NZ-20-300 | 20V/300A/3kW(-2.4V@300A) | 4U |
FT682024NZ-20-600 | 20V/600A/2.4kW(-2.4V@600A) | 7U |
FT68206NZ-20-600 | 20V/600A/6kW(-2.4V@600A) | 7U |
FT682036NZ-20-900 | 20V/900A/3.6kW(-2.4V@900A) | 11U |
FT68209NZ-20-900 | 20V/900A/9kW(-2.4V@900A) | 11U |
FT682048NZ-20-1200 | 20V/1200A/4.8kW(-2.4V@1200A) | 14U |
FT68212NZ-20-1200 | 20V/1200A/12kW(-2.4V@1200A) | 14U |
N系列相关产品 |
电压 | 型号 | 规格 | 尺寸 | 备注 |
20V | FT682007N-20-250 | 20V/250A/750W(0.2V@250A) | 3U |
|
FT682015N-20-500 | 20V/500A/1.5kW(0.2V@500A) | 3U |
FT682022N-20-750 | 20V/750A/2.25kW(0.2V@750A) | 3U |
FT68203N-20-1000 | 20V/1000A/3kW(0.2@1000A) | 3U |
FT682045N-20-1500 | 20V/1500A/4.5kW(0.2@1500A) | 5U |
FT68206N-20-2000 | 20V/2000A/6kW(0.2@2000A) | 5U |
FT68209N-20-3000 | 20V/3000A/9kW(0.2@3000A) | 12U |
FT68212N-20-4000 | 20V/4000A/12kW(0.2@4000A) | 12U |
FT68215N-20-5000 | 20V/5000A/15kW(0.2@5000A) | 12U |
FT68230N-20-10000 | 20V/10000A/30kW(0.25@10000A) | 28U |
FT682015NP-20-1000 | 20V/1000A/1.5kW(0.4V@1000A) | 3U | 前出线 |
FT68203NP-20-2000 | 20V/2000A/3kW(0.4V@2000A) | 3U | 前出线 |
40V | FT682007N-40-150 | 40V/150A/750W(0.2V@150A) | 3U |
|
FT682015N-40-300 | 40V/300A/1.5kW(0.2V@300A) | 3U |
FT682022N-40-450 | 40V/450A/2.25kW(0.2V@450A) | 3U |
FT68203N-40-600 | 40V/600A/3kW(0.2@600A) | 3U |
FT682045N-40-900 | 40V/900A/4.5kW(0.2@900A) | 5U |
FT68206N-40-1200 | 40V/1200A/6kW(0.2@1200A) | 5U |
FT68209N-40-1800 | 40V/1800A/9kW(0.2@1800A) | 12U |
FT68212N-40-2400 | 40V/2400A/12kW(0.2@2400A) | 12U |
FT68215N-40-3000 | 40V/3000A/15kW(0.2@3000A) | 12U |
80V | FT68203N-80-500 | 80V/500A/3kW(0.6@500A) | 3U |
FT68206N-80-1000 | 80V/1000A/6kW(0.6@1000A) | 5U |
更大规格可以定制 |
规格表-1 |
型号 | FT682024NZ-20-600 | FT682036NZ-20-900 | FT682048NZ-20-1200 |
电压 | 20V | 20V | 20V |
电流 | 600A | 900A | 1200A |
功率 | 2400W | 3600W | 4800W |
满电流最低操作电压 | -2.4V/600A | -2.4V/900A | -2.4V/1200A |
恒电流模式 |
量程 | 0~60A | 0~600A | 0~90A | 0~900A | 0~120A | 0~1200A |
分辨率 | 1mA | 10mA | 1.5mA | 15mA | 2mA | 20mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
恒电压模式 |
量程 | 0~4V | 0~20V | 0~4V | 0~20V | 0~4V | 0~20V |
分辨率 | 0.1mV | 1mV | 0.1mV | 1mV | 0.1mV | 1mV |
精度 | 0.025%+0.05%F.S. | 0.025%+0.025%F.S. | 0.025%+0.05%F.S. | 0.025%+0.025%F.S. | 0.025%+0.05%F.S. | 0.025%+0.025%F.S. |
恒功率模式 |
量程 | 0~2400W | 0~3600W | 0~4,800W |
分辨率 | 40mW | 60mW | 80mW |
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. |
恒电阻模式 |
量程 | 0.0012~6.7Ω | 0.012~33Ω | 0.0008~4.4Ω | 0.008~22Ω | 0.0006~3.3Ω | 0.006~16.5Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. |
瞬态测量 |
T1&T2 | 10us~60s | 10us~60s | 10us~60s |
精度 | 1us+20ppm | 1us+20ppm | 1us+20ppm |
电流斜率 | 0.0001~0.6A/us | 0.0001~6A/us | 0.0001~0.9A/us | 0.0001~9A/us | 0.0001~1.2A/us | 0.0001~12A/us |
电流测量 |
量程 | 0~60A | 0~600A | 0~90A | 0~900A | 0~120A | 0~1200A |
精度 | 1mA | 10mA | 1.5mA | 15mA | 2mA | 20mA |
分辨率 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
电压测量 |
量程 | -0.7V~4V | -3.3V~20V | -0.7V~4V | -3.3V~20V | -0.7V~4V | -3.3V~20V |
分辨率 | 0.1mV | 1mV | 0.1mV | 1mV | 0.1mV | 1mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
其他规格 |
AC电压 | 220VAC ±10%,50~60Hz,3600VA | 220VAC ±10%,50~60Hz,5400VA | 220VAC ±10%,50~60Hz,7200VA |
操作温度 | 0~40℃ | 0~40℃ | 0~40℃ |
满功率操作温度 | 0~25℃ | 0~25℃ | 0~25℃ |
重量 | 67kg | 90kg | 122kg |
尺寸(W×H×D含脚轮) | 432mm*385mm*712.2mm | 432mm*563mm*715.2mm | 432mm*700mm*712.2mm |
规格表-2 |
型号 | FT682007N-40-150 | FT68203N-40-600 | FT68206N-40-1200 |
电压*3 | 40V | 40V | 40V |
电流 | 150A | 600A | 1200A |
功率*2 | 750W | 3,000W | 6,000W |
满电流最低操作电压 | 0.2V/150A | 0.2V/600A | 0.2V/1200A |
恒电流模式 |
量程 | 0-15A | 0-150A | 0-60A | 0-600A | 0-120A | 0-1200A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 2mA | 20mA |
精度 | 0.05%+0.1%F.S. | 0.05%+0.05%F.S. | 0.05%+0.1%F.S. | 0.05%+0.05%F.S. | 0.05%+0.1%F.S. | 0.05%+0.05%F.S. |
恒电压模式 |
量程 | 0-8V | 0-40V | 0-8V | 0-40V | 0-8V | 0-40V |
分辨率 | 0.2mV | 1mV | 0.2mV | 1mV | 0.2mV | 1mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
恒功率模式*4 |
量程 | 0‐750W | 0‐3,000W | 0‐6,000W |
分辨率 | 12.5mW | 50mW | 100mW |
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. |
恒电阻模式*4 |
量程 | 0.01~53Ω | 0.1~266Ω | 0.002~13.2Ω | 0.02~66Ω | 0.001~6.7Ω | 0.013~33Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. |
瞬态测量 |
T1&T2 | 10us~60s | 10us~60s | 10us~60s |
分辨率 | 2us | 2us | 2us |
精度 | 2us+100ppm | 2us+100ppm | 2us+100ppm |
电流斜率 | 0.0001~0.15A/us | 0.0001~1.5A/us | 0.0001~0.6A/us | 0.0001~6A/us | 0.0001~1.2A/us | 0.0001~12A/us |
电流测量 |
量程 | 0-15A | 0-150A | 0-60A | 0-600A | 0-120A | 0-1200A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 2mA | 20mA |
精度 | 0.05%+0.1%F.S. | 0.05%+0.05%F.S. | 0.05%+0.1%F.S. | 0.05%+0.05%F.S. | 0.05%+0.1%F.S. | 0.05%+0.05%F.S. |
电压测量 |
量程 | 0-8V | 0-40V | 0-8V | 0-40V | 0-8V | 0-40V |
分辨率 | 0.2mV | 1mV | 0.2mV | 1mV | 0.2mV | 1mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
其他规格 |
AC电压 | 220VAC ±10%,50~60Hz,300VA | 220VAC ±10%,50~60Hz,300VA | 220VAC ±10%,50~60Hz,480VA |
操作温度 | 0~40℃ | 0~40℃ | 0~40℃ |
满功率操作温度 | 0~25℃ | 0~25℃ | 0~25℃ |
重量 | 28kg | 40kg | 72kg |
尺寸 | 432mm(W)*132mm(H)*662.2mm(D) | 432mm(W)*132mm(H)*662.2mm(D) | 432mm(W)*222mm(H)*662.2mm(D) |
规格表-3 |
型号 | FT682007N-20-250 | FT68203N-20-1000 | FT68206N-20-2000 |
电压*3 | 20V | 20V | 20V |
电流 | 250A | 1000A | 2000A |
功率*2 | 750W | 3,000W | 6,000W |
满电流最低操作电压 | 0.2V/250A | 0.2V/1000A | 0.2V/2000A |
恒电流模式 |
量程 | 0-25A | 0-250A | 0-100A | 0-1000A | 0-200A | 0-2000A |
分辨率 | 1mA | 10mA | 10mA | 100mA | 10mA | 1000mA |
精度 | 0.05%+0.1%F.S. | 0.05%+0.05%F.S. | 0.05%+0.1%F.S. | 0.05%+0.05%F.S. | 0.05%+0.1%F.S. | 0.05%+0.05%F.S. |
恒电压模式 |
量程 | 0-4V | 0-20V | 0-4V | 0-20V | 0-4V | 0-20V |
分辨率 | 0.1mV | 1mV | 0.1mV | 1mV | 0.1mV | 1mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
恒功率模式*4 |
量程 | 0‐750W | 0‐3,000W | 0‐6,000W |
分辨率 | 12.5mW | 50mW | 100mW |
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. |
恒电阻模式*4 |
量程 | 0.003~16Ω | 0.03~80Ω | 0.0008~4Ω | 0.008~20Ω | 0.0004~2Ω | 0.004~10Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. |
瞬态测量 |
T1&T2 | 10us~60s | 10us~60s | 10us~60s |
精度 | 2us+100ppm | 2us+100ppm | 2us+100ppm |
电流斜率 | 0.0001~0.25A/us | 0.0001~2.5A/us | 0.0001~1A/us | 0.0001~10A/us | 0.0001~2A/us | 0.0001~20A/us |
电流测量 |
量程 | 0-25A | 0-250A | 0-100A | 0-1000A | 0-200A | 0-2000A |
分辨率 | 1mA | 10mA | 10mA | 100mA | 10mA | 1000mA |
精度 | 0.05%+0.1%F.S. | 0.05%+0.05%F.S. | 0.05%+0.1%F.S. | 0.05%+0.05%F.S. | 0.05%+0.1%F.S. | 0.05%+0.05%F.S. |
电压测量 |
量程 | 0-4V | 0-20V | 0-4V | 0-20V | 0-4V | 0-20V |
分辨率 | 0.1mV | 1mV | 0.1mV | 1mV | 0.1mV | 1mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
其他规格 |
AC电压 | 220VAC ±10%,50~60Hz,300VA | 220VAC ±10%,50~60Hz,300VA | 220VAC ±10%,50~60Hz,480VA |
操作温度 | 0~40℃ | 0~40℃ | 0~40℃ |
满功率操作温度 | 0~25℃ | 0~25℃ | 0~25℃ |
重量 | 28kg | 40kg | 72kg |
尺寸 | 432mm(W)*132mm(H)*662.2mm(D) | 432mm(W)*132mm(H)*662.2mm(D) | 432mm(W)*222mm(H)*662.2mm(D) |
NZ系列相关产品 |
电压 | 型号 | 规格 | 尺寸 | 备注 |
20V | FT682003NZ-20-120 | 20V/120A/350W(-2.4V@120A) | 2U |
|
FT682011NZ-20-120 | 20V/120A/1100W(-2.4V@120A) | 2U |
FT682005NZ-20-300 | 20V/300A/500W(-2.4V@300A) | 2U |
FT682012NZ-20-300 | 20V/300A/1.2kW(-2.4V@300A) | 4U |
FT68203NZ-20-300 | 20V/300A/3kW(-2.4V@300A) | 4U |
FT682024NZ-20-600 | 20V/600A/2.4kW(-2.4V@600A) | 7U |
FT68206NZ-20-600 | 20V/600A/6kW(-2.4V@600A) | 7U |
FT682036NZ-20-900 | 20V/900A/3.6kW(-2.4V@900A) | 11U |
FT68209NZ-20-900 | 20V/900A/9kW(-2.4V@900A) | 11U |
FT682048NZ-20-1200 | 20V/1200A/4.8kW(-2.4V@1200A) | 14U |
FT68212NZ-20-1200 | 20V/1200A/12kW(-2.4V@1200A) | 14U |
N系列相关产品 |
电压 | 型号 | 规格 | 尺寸 | 备注 |
20V | FT682007N-20-250 | 20V/250A/750W(0.2V@250A) | 3U |
|
FT682015N-20-500 | 20V/500A/1.5kW(0.2V@500A) | 3U |
FT682022N-20-750 | 20V/750A/2.25kW(0.2V@750A) | 3U |
FT68203N-20-1000 | 20V/1000A/3kW(0.2@1000A) | 3U |
FT682045N-20-1500 | 20V/1500A/4.5kW(0.2@1500A) | 5U |
FT68206N-20-2000 | 20V/2000A/6kW(0.2@2000A) | 5U |
FT68209N-20-3000 | 20V/3000A/9kW(0.2@3000A) | 12U |
FT68212N-20-4000 | 20V/4000A/12kW(0.2@4000A) | 12U |
FT68215N-20-5000 | 20V/5000A/15kW(0.2@5000A) | 12U |
FT68230N-20-10000 | 20V/10000A/30kW(0.25@10000A) | 28U |
FT682015NP-20-1000 | 20V/1000A/1.5kW(0.4V@1000A) | 3U | 前出线 |
FT68203NP-20-2000 | 20V/2000A/3kW(0.4V@2000A) | 3U | 前出线 |
40V | FT682007N-40-150 | 40V/150A/750W(0.2V@150A) | 3U |
|
FT682015N-40-300 | 40V/300A/1.5kW(0.2V@300A) | 3U |
FT682022N-40-450 | 40V/450A/2.25kW(0.2V@450A) | 3U |
FT68203N-40-600 | 40V/600A/3kW(0.2@600A) | 3U |
FT682045N-40-900 | 40V/900A/4.5kW(0.2@900A) | 5U |
FT68206N-40-1200 | 40V/1200A/6kW(0.2@1200A) | 5U |
FT68209N-40-1800 | 40V/1800A/9kW(0.2@1800A) | 12U |
FT68212N-40-2400 | 40V/2400A/12kW(0.2@2400A) | 12U |
FT68215N-40-3000 | 40V/3000A/15kW(0.2@3000A) | 12U |
80V | FT68203N-80-500 | 80V/500A/3kW(0.6@500A) | 3U |
FT68206N-80-1000 | 80V/1000A/6kW(0.6@1000A) | 5U |
更大规格可以定制 |
应用场景
场景一:燃料电池测试
燃料电池(Fuel Cell)是新能源领域的核心技术方向,其输出特性为低电压、大电流——单片燃料电池开路电压仅约 1.0V,满载时降至 0.6–0.8V,即使数十片串联的短堆输出电压也很低,但电流可达数百至数千安培。普通电子负载操作电压下限通常在 1.5V 以上,无法完成单片或短堆的完整极化曲线测试。费思 NZ/N 系列的 0.2V 满流(N 系列)甚至 -2.4V 满流(NZ 系列)低压带载能力,配合大电流输出,是燃料电池测试的合适选择。
覆盖测试对象包括:
燃料电池单片与膜电极:极化曲线(I-V 特性)测试,NZ 系列可覆盖 0V 以下反极性区域
燃料电池短堆与电堆:稳态/动态工况测试、耐久性测试
燃料电池发动机系统:系统级性能测试
DC/DC 升压变换器:燃料电池输出侧的升压 DC/DC 转换器测试
燃料电池测试台架:作为电子负载单元集成到测试系统中
费思 FT NZ/N 系列在燃料电池测试中的核心价值:
-2.4V / 0.2V 满电流带载:NZ 系列支持 -2.4V 满电流带载,可覆盖反极性测试;N 系列 0.2V 满流,可完整测试燃料电池从开路到接近短路的全范围极化曲线
低内阻设计:内阻下限 < 0.2mΩ,低压大电流带载时测试功耗很低——例如 0.2V/1000A 时功率仅 200W,相比普通电子负载可降低测试成本
单机电流可达 10000A:大功率燃料电池电堆的电流可达数千甚至上万安培
恒流/恒压/恒功率多模式 + 远端采样:CP 和 CR 模式是燃料电池极化扫描的常用功能,配合远端采样可抵消线材压降,确保测量准确
场景二:电池放电与容量测试
锂电池、铅酸电池、超级电容等储能器件的放电测试,尤其是低压大电流电池包(如 12V 汽车蓄电池、48V 轻混电池、24V 工业电池组)的容量测试和放电特性测试,需要大电流电子负载。费思 FT NZ/N 系列提供了丰富的电池测试功能。
覆盖测试对象包括:
费思 FT NZ/N 系列在电池测试中的核心价值:
0.2V 满电流可带载电压下限:可在电池接近放电终止电压时仍维持满电流放电,容量数据更准确
电池容量测试功能:内置专用电池放电模式,恒流放电,自动记录电压、电流、时间、AH 等参数
电池内阻测试功能:内置交流内阻测试功能,快速测量电池内阻
恒功率/恒阻/恒流多模式:模拟不同类型的负载特性
序列测试:可编程复杂的放电曲线,模拟真实工况
场景三:CPU 及功率器件供电系统测试
随着 CPU、GPU 等算力芯片性能不断提升,其供电系统呈现电压越来越低、电流越来越大的趋势——高端 GPU 核心电压已降至 0.8V 以下,峰值电流可达数千安培。CPU 及功率器件的供电系统(VRM / VRD / POL 模块)需要在低压大电流条件下验证输出稳定性、瞬态响应和保护功能。费思 NZ/N 系列的 0.2V 满流带载能力和单机电流可达 10000A,正好匹配这类测试需求。
覆盖测试对象包括:
CPU VRM / VRD 模块:台式机、服务器 CPU 的电压调节模块
GPU 供电模块:高性能 GPU 的核心供电
内存供电:DDR 内存的 VDDQ / VPP 供电测试
FPGA / ASIC 供电:高性能可编程逻辑芯片和专用集成电路的多相供电
功率器件驱动电路:IGBT、MOSFET 等功率器件的驱动电源测试
费思 FT NZ/N 系列在供电系统测试中的价值:
0.2V 低电压满流带载:可在 0.8V 以下核心电压下仍拉满电流,完整覆盖低压工况
单机电流可达 10000A:单台设备即可覆盖大电流芯片的峰值电流需求
20kHz 瞬态测试:可设置上升/下降斜率,模拟负载阶跃和动态响应
远近端测量切换:大电流场景下使用远端采样,抵消线材压降
多种工作模式:CC/CV/CR/CP 全覆盖,满足不同测试项目需求
场景四:大功率 DC/DC 转换器测试
DC/DC 转换器是电力电子系统中常见的组件之一,尤其是在新能源汽车、储能、数据中心、通信等领域,低压大电流 DC/DC 的测试需求日益增长。费思 FT NZ/N 系列可作为 DC/DC 转换器输出端的负载,系统测试其输出特性。
覆盖测试对象包括:
车载 DC/DC 转换器:新能源汽车的高压转低压转换器
通信电源 DC/DC:48V 转 12V / 5V / 3.3V 的通信级电源模块
服务器 VRD 模块:CPU/GPU 电压调节模块
工业电源 DC/DC:各类工业控制设备中的 DC/DC 模块
电池均衡 DC/DC:储能系统中的电池均衡变换器
费思 FT NZ/N 系列在 DC/DC 转换器测试中的价值:
低压大电流带载:输出端 12V / 24V / 48V 等低压等级,可拉载数百至数千安培
多种工作模式:CC/CV/CR/CP 全覆盖,满足 DC/DC 不同测试项目的需求
动态测试功能:20kHz 瞬态测试,模拟负载阶跃、动态响应
高精度测量:电压精度 0.025%、电流精度 0.05%,准确评估转换效率
序列测试:可编程复杂负载序列,模拟真实工况
场景五:功率器件与半导体测试
功率半导体器件(IGBT、MOSFET、二极管等)的特性测试和可靠性测试,往往需要在大电流条件下验证导通压降、热阻、短路能力等参数。费思 NZ/N 系列的低内阻和大电流能力,可作为功率器件测试的电流源负载,配合电源完成各类特性测试。
覆盖测试对象包括:
费思 FT NZ/N 系列在功率器件测试中的价值:
大电流能力:单机可达 10000A,满足大功率器件测试需求
低内阻高精度:内阻下限 < 0.2mΩ,电流精度 0.05%+0.05%F.S.,确保测量准确
20kHz 动态测试:可模拟快速电流变化,用于动态参数测试
模拟短路功能:支持短路测试,用于器件短路能力验证
序列测试:可编程复杂测试序列,实现自动化测试
场景六:产线老化与自动化测试
电源产品、电池产品的产线老化测试和批量出厂测试,需要大量电子负载设备,且要求设备可靠性高、支持自动化编程、便于系统集成。费思 NZ/N 系列各机型均为机架式设计,支持多种通讯接口和协议,适合产线批量部署和自动化集成。
覆盖测试对象包括:
费思 FT NZ/N 系列在产线测试中的价值:
机架式设计:2U–28U 全系机架式,便于机柜集成
多种通讯接口:RS232/RS485/LAN/USB 标配,CAN 选配,支持 SCPI/ModBus 协议
外部模拟量编程:支持模拟信号控制,便于老系统改造
序列测试功能:可预设测试序列,一键启动自动测试
多重保护:过压/过流/过功率/过温/反接保护,确保产线设备安全
常见问答(FAQ)
Q1:要测燃料电池单片,电压0.6V左右、电流200A,选N系列还是NZ系列?选多大电压档?
选N系列20V电压档即可满足需求。燃料电池单片工作电压通常在0.6~0.8V,N系列的满电流可带载电压低至0.2V(20V/40V档),在0.6V时完全可以拉满200A电流。NZ系列支持-2.4V满电流带载,主要用于需要反极性测试的场景(如燃料电池单片反极性耐受测试、特殊器件反偏测试等),如果不需要测0V以下或反极性工况,N系列性价比更高。电压档选择建议:被测物输出电压不超过20V选20V档,不超过40V选40V档,不超过80V选80V档;电压档选得越低,低压段的测量精度和带载特性越好。
Q2:测1V/500A的低压大电流工况,普通负载一到低压就拉不满,N系列能在1V时拉满500A吗?
可以,N系列的满电流可带载电压下限远低于普通电子负载。普通电子负载的满流可带载电压通常在1.5V以上,电流越大需要的电压下限越高,因此在1V时往往无法拉满大电流。费思N系列采用低内阻设计(内阻可低至0.2mΩ以下),20V电压档机型的满电流可带载电压低至0.2V,在1V输入时完全可以拉满500A甚至更高电流。以FT68203N-20-1000型号为例,在0.2V输入时即可实现1000A电流拉载,功率仅为3kW——相比普通电子负载在同样低压条件下需要的功率大幅降低,也意味着测试成本更低。产品还支持20kHz瞬态测试,可分别设置上升和下降斜率,配合0.2V的低压带载能力覆盖低压动态工况。
Q3:锂电池放电测试,电池电压放到3V以下普通负载就脱载停机了,NZ/N系列能放到多低?容量测试准吗?
N系列可以放到0.2V仍保持满电流带载,NZ系列更可低至-2.4V,能完整覆盖锂电池放电的全电压范围。普通电子负载在电池电压降到1.5V左右就无法维持设定电流而脱载,导致容量测试数据虚高(少计了低压段的放电容量)。N系列的0.2V满流特性能让电池一直放到截止电压,容量数据更准确。产品内置电池容量测试功能,采用恒流放电模式,自动记录电压、电流、时间、AH等参数;还支持电池内阻测试功能,可快速测量电池内阻。此外,产品支持序列测试功能,可设置不同时序的带载曲线,配合恒流放电得到完整的容量数据。
Q4:几千安的大电流测试,万一短路或者正负极接反了,会不会烧设备和被测件?有什么保护?
NZ/N系列配备多重智能保护功能,可有效保护设备和被测件安全。保护机制包括:过电压保护(OVP)、过电流保护(OCP)、过功率保护(OPP)、过温度保护(OTP)以及极性反接告警。当检测到反接时会立即告警并禁止输出,避免损坏被测件。短路工况下,负载工作在恒流模式,电流被限制在设定值,不会出现无限大的短路电流。产品还支持模拟短路功能,用户可控制短路的持续时间和模式,安全地进行短路测试。大电流机型采用强化的功率器件和散热设计,确保在额定工况下长期稳定运行。
Q5:N系列和NZ系列有什么区别?什么情况下必须选NZ系列?
N系列和NZ系列的核心区别在于满电流可带载电压下限和是否支持反极性。N系列的满电流可带载电压下限为0.2V(20V/40V档),适合大部分低压大电流场景,如燃料电池电堆测试、电池放电、CPU供电测试、DC-DC转换器测试等,性价比更高。NZ系列支持-2.4V满电流带载,可实现反极性测试,适合需要覆盖0V以下电压范围的特殊场景,如燃料电池单片反极性耐受测试、特殊器件反偏测试、反向电压工况验证等。选型建议:如果被测对象的工作电压下限在0.5V以上,选N系列即可满足需求;如果测试涉及0V以下或反极性工况,则必须选NZ系列。
Q6:NZ/N系列支持什么通讯协议?能接CAN总线吗?远端采样支持吗?
NZ/N系列标配RS232、RS485、LAN、USB四种通信接口,支持SCPI协议和ModBus协议,可满足大部分系统集成需求。CAN接口为选配,需要CAN总线通信的场景可在订购时注明。产品支持远近端测量切换,远端测量可选择在被测件端取样,抵消大电流线材上的压降,确保被测件端电压的测量准确性,这在低压大电流测试中尤为重要——几千安电流下即使毫欧级的线材电阻也会产生数伏压降,影响测试精度。此外,产品支持外部模拟量编程控制,可由外部模拟信号直接控制负载的电流设定,便于与外部测试系统联动;面板采用TFT彩色液晶屏,提供中英文菜单界面。
Q7:大电流电子负载多久校准一次?校准必须返厂吗?现场能不能校?
NZ/N系列建议每年校准一次,使用频率高、测试电流大或工况严苛的场景建议缩短校准间隔。大电流电子负载的校准需要标准电流源和高精度测量仪器,通常需要返厂或由专业校准人员上门进行。费思科技提供原厂校准服务,校准后出具校准证书。对于不便返厂的大型设备,可联系费思客户服务部门咨询上门校准的可行性。日常使用中,建议定期检查负载的电流和电压显示值与标准表的偏差,如发现偏差明显增大应及时安排校准,避免影响测试数据的准确性。
Q8:电子负载规格里写的"散热降额"是什么意思?夏天高温环境使用功率要打折吗?
散热降额是指当环境温度超过一定范围时,电子负载的额定输出功率需要相应降低,以保证器件工作在安全温度范围内。NZ/N系列的满功率工作环境温度范围为0~25℃,当环境温度高于25℃时,输出功率需要按一定比例降额(设备的操作温度范围为0~40℃,满功率工作只在0~25℃区间内成立)。这是因为大功率电子负载的功率器件发热量很大,散热能力受环境温度影响——环境温度越高,散热效率越低,为了不超过器件的温度上限,就需要降低输出功率。选型和使用时需要注意:如果测试环境温度常年高于25℃(比如南方夏季无空调的车间),需要考虑降额因素,选择功率规格留有裕量的型号;或者确保测试环境有良好的通风和空调散热,将环境温度控制在额定范围内。此外,满电流可带载电压下限指标也是在额定环境温度下的数值,高温环境下低压带载能力也会受影响。
