随着新能源行业的快速发展，电池管理系统（BMS）的应用场景日益分化。车载 BMS 和储能 BMS 虽然核心功能相似，但由于应用场景、运行工况、安全要求和成本结构的巨大差异，两者在测试需求上存在显著不同。
费思作为专业的测试测量设备厂商，基于多年 BMS 测试经验，为您系统梳理储能 BMS 与车载 BMS 的测试差异，并提供基于 FT9350 系列多通道电池综合模拟器的选型方案。了解 FT9350 系列多通道电池综合模拟器详细参数→FT9350系列多通道电池综合模拟器(4U/39通道/6V/±5A)-费思

一、应用场景差异：车载 vs 储能

1.1 车载 BMS 的应用特点

车载 BMS 应用于电动汽车、混合动力汽车等移动场景，具有以下特点：

  • 高串数、高电压：乘用车通常 100~200 串电芯，系统电压 300~800V；商用车可达 300 串以上

  • 高倍率动态充放电：加速时放电倍率可达 1~3C，快充时充电倍率可达 0.5~2C

  • 复杂动态工况：频繁的加减速、制动能量回收、温度剧烈变化

  • 空间受限：电池包安装空间有限，BMS 硬件体积要求紧凑

  • 功能安全要求高：ASIL C/D 等级，故障响应时间要求毫秒级

  • 循环寿命要求：通常要求 1500~3000 次循环，寿命 8~10 年

1.2 储能 BMS 的应用特点

储能 BMS 应用于工商业储能、电网侧储能、户用储能等固定式场景，具有以下特点：

  • 低串数、多并联：工商业储能通常 16~32 串电芯，系统电压 48~51.2V 或 100~1500V；通过多 PACK 并联实现大容量

  • 低倍率长时充放电：充放电倍率通常 0.2~0.5C，单次充放电持续 2~4 小时甚至更长

  • 长时间静置运行：储能系统可能长时间处于浮充或待机状态，对设备长期稳定性要求高

  • 循环寿命要求极高：工商业储能要求 6000~10000 次循环，寿命 10~15 年

  • 热管理要求高：储能 PACK 密集部署，温度均匀性直接影响寿命和安全

  • 成本敏感：储能行业对成本极其敏感，测试设备采购预算相对有限

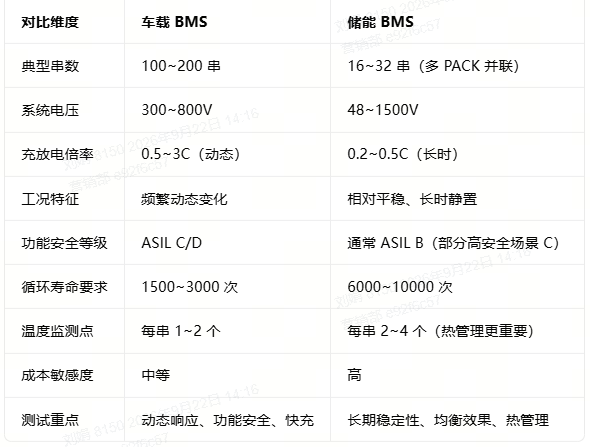

1.3 核心差异对比表

二、核心测试需求对比

2.1 共通测试项目

无论是车载还是储能 BMS，以下测试项目都是必须的：

  1. 电压采样精度测试：验证 BMS 对每节电芯电压的采样精度，通常要求 ±5mV 以内

  2. 温度采样精度测试：验证 BMS 对 NTC 温度传感器的采样精度，通常要求 ±1℃以内

  3. SOC 估算精度测试：验证 BMS 在不同工况下的 SOC 估算误差，通常要求≤5%

  4. 均衡功能测试：验证主动均衡或被动均衡的启动阈值、均衡电流、收敛效果

  5. 保护功能测试：过压、欠压、过流、过温、短路等保护功能的触发阈值和响应时间

  6. 故障诊断测试：采样线开路 / 短路、温度传感器故障、通信故障等诊断功能

  7. 通信功能测试：CAN/CAN FD/LIN 等通信协议的正确性和稳定性

  8. 静态功耗测试：休眠态和关断态的电流消耗，通常要求 μA 级

2.2 车载 BMS 的特殊测试需求

  1. 高动态响应测试：模拟车辆加速、减速、制动能量回收等快速变化的工况，验证 BMS 的动态响应能力

  2. 行驶工况模拟：NEDC、WLTP、CLTC 等标准行驶工况下的 BMS 性能验证

  3. 快充测试：模拟大功率快充场景下的电压、电流、温度变化，验证 BMS 的快充管理策略

  4. 功能安全 ASIL C/D 验证：严格的故障注入测试，验证安全机制的有效性和响应时间

  5. 振动环境测试：模拟车辆行驶中的振动对 BMS 硬件和连接的影响

  6. 低温性能测试：-40℃~-20℃低温环境下的 BMS 性能验证（车载场景温差大）

2.3 储能 BMS 的特殊测试需求

  1. 长时间静置稳定性测试：模拟储能系统长时间浮充或待机状态，验证 BMS 的长期稳定性和数据一致性

  2. 多 PACK 并联测试：模拟多个电池 PACK 并联运行，验证 BMS 的并联管理和环流控制

  3. 低倍率长时充放电测试：模拟储能系统 0.2~0.5C 倍率、持续数小时的充放电过程

  4. 循环寿命验证：数千次循环后的 BMS 性能衰减和一致性变化

  5. 热管理策略测试：储能 PACK 密集部署场景下的温度均匀性管理和热失控预警

  6. 并离网切换测试：储能系统并离网切换时的 BMS 响应和保护

三、电池模拟器在两种场景下的选型要点

3.1 通道数配置

车载 BMS 测试：

  • 乘用车 BMS 通常 100~200 串，需要多台电池模拟器串联使用，或选择高通道密度机型

  • 商用车 BMS 串数更多，通道数需求更大

  • 建议：单机 36 通道机型，3~6 台串联可覆盖大多数乘用车 BMS 测试需求

储能 BMS 测试：

  • 工商业储能 BMS 通常 16~32 串，单台 36 通道机型即可覆盖

  • 多 PACK 并联测试时，可使用多台模拟器分别模拟不同 PACK

  • 建议：单机 36 通道机型，1~2 台即可覆盖大多数储能 BMS 测试需求

3.2 电流规格

车载 BMS 测试：

  • 动态工况下电流变化快、范围宽，需要电池模拟器具备快速响应能力

  • 均衡测试时，被动均衡电流通常 30~100mA，主动均衡电流可达数安培

  • 建议：±5A 电流范围，双象限运行，支持快速电流切换

储能 BMS 测试：

  • 低倍率长时充放电，电流相对平稳但持续时间长

  • 均衡测试对储能 BMS 尤为重要（高串数一致性要求高）

  • 建议：±5A 电流范围，支持长时间连续运行，电流稳定性高

3.3 电压精度

车载 BMS 测试：

  • 动态工况下电压变化快，对模拟器的电压建立时间和稳定性要求高

  • 建议：电压精度 0.01% F.S.，建立时间 < 1ms

储能 BMS 测试：

  • 长时间静置测试对电压的长期稳定性要求极高

  • 建议：电压精度 0.01% F.S.，长期温漂 < 50ppm/℃

3.4 温度模拟

车载 BMS 测试：

  • 温度监测点相对较少（每串 1~2 个），但温度变化范围大（-40℃~85℃）

  • 建议：支持 NTC 温度模拟，电阻范围覆盖 1kΩ~100kΩ

储能 BMS 测试：

  • 温度监测点更多（每串 2~4 个），热管理是储能 BMS 的核心功能之一

  • 温度 - 电压联动测试需求强（验证热管理策略与均衡策略的协同）

  • 建议：36 通道以上 NTC 温度模拟，支持与电压通道同步控制

3.5 故障注入

车载 BMS 测试：

  • 功能安全 ASIL C/D 要求严格的故障注入测试，故障类型多、响应时间要求高

  • 建议：每通道标配故障模拟（短路 / 开路 / 反接），支持毫秒级触发

储能 BMS 测试：

  • 安全要求相对较低（通常 ASIL B），但故障诊断仍是必备功能

  • 建议：每通道标配故障模拟，支持自动化故障序列

3.6 软件功能

车载 BMS 测试：

  • 需要支持动态工况模拟、行驶工况回放、自动化测试序列

  • 建议：支持工况文件导入、实时曲线显示、测试报告自动生成

储能 BMS 测试：

  • 需要支持长时间测试、循环测试、数据记录和分析

  • 建议：支持长时间连续运行、循环计数、数据导出和分析

四、一台设备能否同时满足两种测试需求？

答案是：可以，但需要选择高集成度、高灵活性的多通道电池模拟器。
对于同时布局车载和储能业务的 BMS 厂商，以及需要为不同客户提供测试方案的系统集成商，选择一台能够同时覆盖两种场景的电池模拟器，可以显著提高设备利用率、降低采购成本、简化测试流程。

4.1 关键能力要求

一台设备要同时满足车载和储能 BMS 测试，需要具备以下关键能力：

  1. 多通道灵活配置：通道数足够覆盖储能 BMS（16~32 串），多台串联可覆盖车载 BMS（100~200 串）

  2. 双象限宽范围电流：支持可充可放，电流范围覆盖被动均衡（mA 级）到主动均衡（A 级）

  3. 高电压精度和长期稳定性：既满足车载动态测试的快速响应，又满足储能长时间测试的稳定性

  4. 温度模拟集成：足够的温度通道数，支持温度 - 电压同步控制

  5. 故障注入：每通道标配故障模拟，满足车载功能安全和储能故障诊断需求

  6. 自动化软件：支持动态工况模拟和长时间循环测试

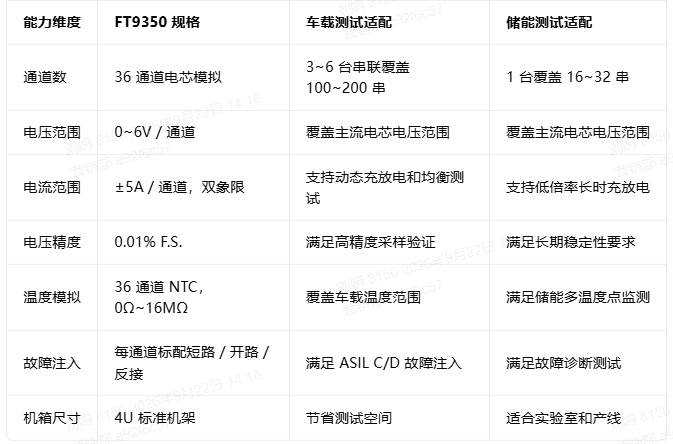

4.2 FT9350 多通道电池综合模拟器的方案优势

费思泰克 FT9350 系列多通道电池综合模拟器，正是为同时满足车载和储能 BMS 测试需求而设计的 "2 合 1" 平台：

核心优势总结：
  1. 告别飞线，极致集成：4U 机箱内集成 36 通道电芯模拟 + 36 通道温度模拟 + 故障注入，将传统测试所需的电芯模拟器、可调电阻板、故障矩阵三套硬件融合为一台设备，节省 70% 以上的机柜空间和接线工作量
  2. 全场景闭环仿真：双象限运行支持可充可放，电压精度 0.01% F.S.，μA 级微功耗测量能力，既支持车载高动态工况，又支持储能长时间静置测试
  3. 温度 - 电压同步控制：36 通道电芯 + 36 通道温度同步控制，可精准模拟温度 - 电压联动场景，验证 BMS 热管理与均衡策略的协同 —— 这对储能 BMS 尤为重要
  4. 高性价比的自主集成选择：对比交钥匙测试系统（通常价格高昂、定制化周期长），FT9350 作为标准仪器，允许客户自主快速搭建测试系统，成本低、灵活性高、迭代快


五、典型选型方案推荐

方案一：纯车载 BMS 研发测试

适用客户：整车厂 BMS 研发团队、乘用车 BMS 厂商
配置建议：

  • FT9350 × 4~6 台（串联覆盖 144~216 串）

  • 高压直流电源 × 1 台（模拟电池包总压）

  • CAN/CAN FD 通信仿真工具 × 1 套

  • 高低温环境箱 × 1 台

测试能力：

  • 电压采样精度测试

  • SOC 估算精度测试（动态工况）

  • 均衡功能测试

  • 功能安全故障注入测试（ASIL C/D）

  • 行驶工况模拟（NEDC/WLTP/CLTC）

  • 快充测试

  • 静态功耗测试

方案二：纯储能 BMS 研发测试

适用客户：储能系统集成商、工商业储能 BMS 厂商
配置建议：

  • FT9350 × 1~2 台（覆盖 16~32 串，2 台可模拟双 PACK 并联）

  • 直流电子负载 × 1 台（模拟储能变流器负载）

  • CAN 通信仿真工具 × 1 套

  • 恒温箱 × 1 台（模拟储能舱环境温度）

测试能力：

  • 电压 / 温度采样精度测试

  • SOC 估算精度测试（低倍率长时工况）

  • 均衡功能测试（高串数一致性验证）

  • 长时间静置稳定性测试

  • 多 PACK 并联测试

  • 热管理策略测试

  • 循环寿命验证

  • 故障诊断测试

方案三：车载 + 储能混合场景（推荐）

适用客户：同时布局车载和储能的 BMS 厂商、第三方检测实验室、ATE 系统集成商
配置建议：

  • FT9350 × 3~4 台（灵活组合：3 台串联覆盖 108 串车载，或 1~2 台独立用于储能）

  • 高压直流电源 × 1 台

  • 直流电子负载 × 1 台

  • CAN/CAN FD/LIN 通信仿真工具 × 1 套

  • 高低温环境箱 × 1 台

测试能力：

  • 车载 BMS 全功能测试（动态工况、功能安全、快充）

  • 储能 BMS 全功能测试（长时间静置、多 PACK 并联、热管理）

  • 两种场景切换使用，设备利用率提升 50% 以上

  • 统一的测试软件和操作流程，降低学习成本

方案四：高校科研 / 教学

适用客户：高校电气 / 新能源专业、科研院所
配置建议：

  • FT9350 × 1 台（36 通道，覆盖大多数教学和科研需求）

  • 开源 BMS 硬件 × 1 套（配合教学使用）

  • 基础测试仪器（示波器、万用表等）

测试能力：

  • BMS 基础功能教学实验

  • SOC/SOH 估算算法研究

  • 均衡控制算法研究

  • 故障诊断算法研究

  • 电池管理系统课程设计和毕业设计

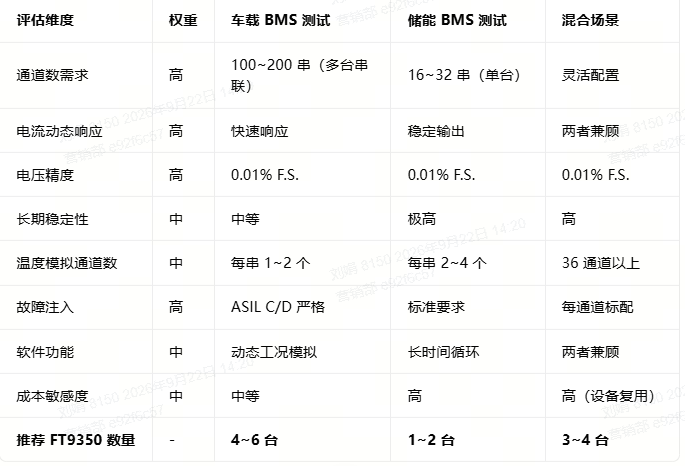

六、选型决策矩阵

七、总结与建议

储能 BMS 和车载 BMS 虽然应用场景差异显著，但在电池模拟器的核心需求上有大量共通之处。选择高集成度、高灵活性的多通道电池综合模拟器，可以实现一台设备同时覆盖两种测试场景，显著提高设备利用率、降低采购成本。
选型建议：
  1. 优先选择集成度高的机型：电芯模拟 + 温度模拟 + 故障注入一体化，避免多套设备拼凑带来的接线繁琐、同步性差、占用空间大等问题
  2. 关注通道密度和扩展性：选择 36 通道以上的高通道密度机型，多台串联可覆盖车载高串数需求，单台可满足储能低串数需求，灵活组合
  3. 重视温度模拟能力：储能 BMS 对温度监测和热管理的要求更高，选择内置多通道 NTC 温度模拟的机型，避免外挂电阻板
  4. 故障注入要每通道标配：无论是车载功能安全还是储能故障诊断，故障注入都是必备功能，选择每通道标配故障模拟的机型，避免外置矩阵开关
  5. 软件要支持多种测试模式：既要支持车载动态工况模拟，又要支持储能长时间循环测试，选择软件功能丰富的机型
费思泰克 FT9350 系列多通道电池综合模拟器，以 4U 机箱集成 36 通道电芯模拟 + 36 通道温度模拟 + 故障注入的极致集成设计，双象限运行、0.01% F.S. 电压精度、μA 级微功耗测量的全场景闭环仿真能力，为车载和储能 BMS 测试提供了灵活、高效、高性价比的统一解决方案。

关于 FT9350 系列多通道电池综合模拟器的更多信息，获取定制化 BMS 测试方案 → [联系我们]

费思泰克 FT9350 系列多通道电池综合模拟器
4U 机箱集成 36 通道电芯模拟 + 36 通道温度模拟 + 故障注入，双象限运行、0.01% F.S. 电压精度、μA 级微功耗测量，为车载和储能 BMS 测试提供灵活、高效、高性价比的统一解决方案。
