AI服务器电源机柜Power Rack HVDC MW级测试方案 —— 费思双向电源、回馈式负载与高斜率电子负载的创新应用
一、引言：Power Rack MW级测试的全新挑战
服务器机柜Power Rack作为整个提供电力的一体化集中供电系统，通常由多个电源架（Power shelves）并联组成，功率最高可达数兆瓦级别，在目前AI算力中心，单机架的功率密度已从过去的10-20kW跃升至100kW以上，AI训练的瞬时功率可达1.44MW，相当于1800台家用空调同时启动的功耗。因此，对Power Rack进行全面、可靠的综合性测试，已成为AI服务器整机验证和产线品质控制中不可或缺的关键环节。
当前，传统的电源测试方法往往存在以下的局限性：动态响应测试无法模拟真实GPU瞬时功耗变化、大功率带载测试能耗极高切散热困难。同时，许多工程师对电子负载和电源在高压大功率下的动态性能存有疑虑：测试设备能否在测试平台上实现微秒级的电流斜率？能否在兆瓦级功率下长期稳定运行？能否将测试能量回收以降低用电成本？而深圳市费思泰克科技有限公司（简称：费思Faith）的可编程电源与电子负载产品，凭借20年测控经验及先进测控技术，成为应对上述挑战的理想选择。

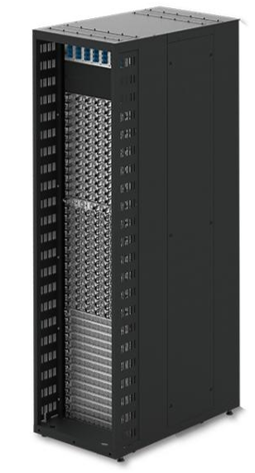

图：麦格米特1MW 800伏直流电源机架（Power Rack）
图片来源：麦格米特官网（英文站）
二、技术挑战：服务器机柜Power Rack 测试难点
挑战维度 | 具体表现 |
超高功率密度 | Power Rack功率可达数百千瓦乃至兆瓦级，测试设备需具备大功率带载和并机扩展能力 |
微秒级动态响应 | AI训练时GPU/CPU功耗剧烈波动，电流斜率需达到60A/μs以上，远超传统测试设备能力 |
测试能耗与散热成本 | 兆瓦级长时间测试耗电巨大，传统负载以热能方式耗散能量，导致巨额电费和散热成本 |
AI OCP方案下的过载能力 | AI OCP方案中的EDPP测试，过载通常设定为额定功率的110%～180%，部分高可靠性设计甚至高达200%，测试设备需具备强大的过载能力 |
目前市场OCP需求中EDPP测试的过载运行需求大部分为115%–175%功率循环，部分特殊应用场景对过载能力更是提出高达200%的严苛要求。OCP计划中EDPP测试所定义的过载指标，与费思Faith负载的功率倍增技术高度匹配，彰显了费思Faith在研发上的超前眼光与前瞻布局。

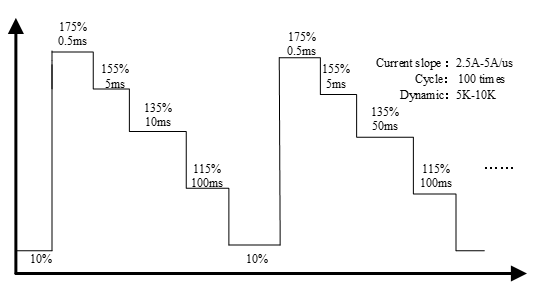

图：费思电子负载EDPP测试曲线
图片来源：费思Faith技术部
三、费思三大解决方案
根据目前的HVDC MW级服务器机柜（Power Rack）测试需求，费思制定了三大解决方案。
方案一：适用于动态响应测试，EDPP测试，可精准模拟GPU/CPU瞬时功耗变化

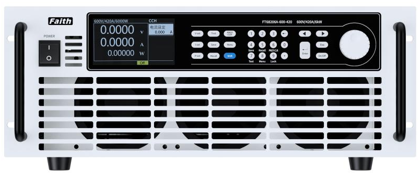

——高斜率消耗式电子负载费思FT68200H
费思FT68200H高斜率电子负载产品核心参数：
智能控制：42台24kW高速负载并机使用，控制功率达到1MW。
瞬时过载：支持瞬时200%功率过载循环测试（10mS内）
单机柜动态斜率: 96A/μs，并机150A/μs以上。
方案二：适用于需降低能耗的研发验证场景
——FTR7000H回馈式高斜率电子负载，兼顾高速动态响应与能量回馈
费思FTR7000H回馈式高斜率电子负载产品核心参数：
能量回馈：80%的回馈效率
瞬时过载：支持瞬时180%功率过载循环测试（5mS内）
动态斜率：40A/ μs
方案三：适用于大功率长时间老化测试
——FTB7000双向电源
费思FTB7000双向电源产品核心特点：
回馈效率：高达93%，功率因数0.99
源载双象限无缝切换，正负电流切换无过冲
四、应用场景：从研发验证到产线测试的全链路支持
应用阶段 | 测试目标 | 推荐方案 | 费思产品价值体现 |
研发设计 | 验证整柜在额定/过载电流下的动态响应能力与动态功率循环能力 | 方案一 （费思高斜率负载FT68200H） | 96A/μs动态斜率，精准模拟AI芯片瞬态功耗，与动态过功率循环情况下电源的稳定性，评估电源设计余量；支持多台负载同步施加阶跃负载，真实复现服务器运行时GPU/CPU瞬时功耗变化 |
研发设计 | 兼顾高动态响应测试与低能耗需求 | 方案二 （费思回馈式高斜率负载FTR7000H） | 40A/μs动态斜率满足GPU瞬态功耗模拟需求，60%回馈效率降低长时间测试能耗成本 |
产线批量筛选与研发可靠性验证 | 长时间通电老化，验证长期稳定性 | 方案三 （费思双向电源FTB7000双向电源） | 能量回馈效率93%，综合成本降低95%以上；源载双象限无缝切换，适合7×24小时连续运行 |
注：以上为典型方案，具体选型需根据Power Rack的功率等级、工作电流与具体使用场景，如有其它特殊使用场景，详情可咨询费思技术工程师。
五、结语
从AI服务器机柜Power Rack的瞬态动态响应测试到长期可靠性老化验证，费思Faith提供整套的AI服务器电源测试方案，核心设备由费思自研、自产，具备测试速度快、测试精度高、读数准确、升级容易、稳定可靠、响应快速、支持多通路测试等优点。已广泛应用于全球头部企业的研发，形成了完整的行业应用生态。
费思Faith将继续创新，携手全球服务器与电源厂商，共同筑牢算力时代的能源基石。
