行业应用——AI服务器机柜直流母排（Busbar）温升测试
直流母排（Busbar）作为电力传输的关键部件，承担着将电源模块（PSU）的电能高效、低损耗地输送至GPU、CPU等负载的重任。对直流母排进行准确、可靠的温升测试，已成为AI服务器机柜设计验证和产线品质控制中不可或缺的一环。
一、直流母排（Busbar）温升测试需求
在AI服务器数据中心母排母排温升测试中，对模拟工况电源主要提出了以下需求：
需求维度 | 具体描述 |
超大电流 | 母排电阻通常在微欧级别，要产生数千安培电流，测试设备需具备输出稳定大电流的能力 |
电流精度与稳定性 | 温升测试通常持续数十分钟甚至数小时，要求电流波动极小，且能精确设定（如1000A、2000A、4000A等等） |
测试方案的灵活性 | 研发阶段需模拟动态负载（如GPU突发计算任务），产线阶段则希望快速完成静态温升筛选。 |
二、母排温升测试方案
费思（Faith）依托其组合式大功率可编程直流电源、宽范围大功率可编程直流电源以及双向可编程直流电源，为客户提供两套完备的直流母排温升测试方案。

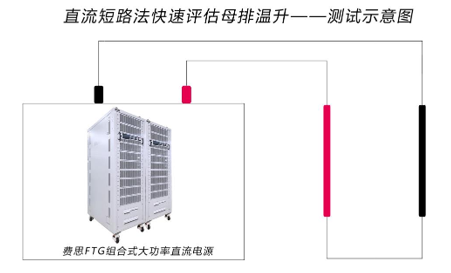

方案一：直流短路法
测试工作原理:
针对产线快速筛选或研发阶段的基准测试，采用直接短路法快速评估母排温升。将费思FTG大功率可编程直流电源输出端直接短路连接母排两端，设定所需电流（如8000A、12000A等特大电流），电源自动调节输出电压以维持恒流，母排在焦耳热作用下升温。
该方案优势：
设备集成度高：一台FTG即可完成电流源与测量，无需外部负载。
操作简便：适合产线快速测试，节省空间与成本。
高可靠性：内置OVP/OCP/OTP全方位保护，确保测试安全。
针对该方案客户常见问答Q&A：
Q -“FTG在低压下能否输出大电流？”
A - FTG采用模块化并联架构，每模块均具备独立恒流控制，整机在短路接近0V时仍能输出额定电流，且精度高达0.1%+0.1%F.S.。
Q -“短路测试是否等同于真实工况？”
A - 短路测试提供了较为严苛的温升条件（电压极低，电流全部转化为热量），适合评估母排极限载流能力；同时FTG的序列功能也可模拟阶梯电流，更贴近实际负载变化。

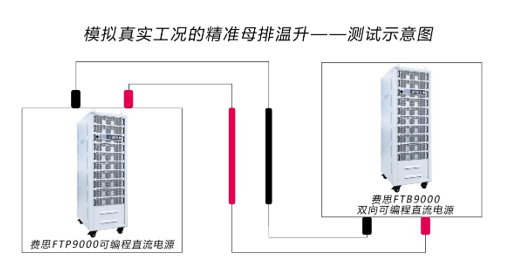

方案二：源+载模拟真实工况的精准母排温升测试
采用费思FTP9000可编程直流电源作为供电端，模拟服务器PSU的输出；采用费思FTB9000双向可编程直流电源作为电子负载，吸收环路能量，实现能量回馈。
测试工作原理：
◈费思FTP9000大功率可编程直流电源输出稳定电压（如12V、48V），为母排提供电源。其高精度（电压0.02%+0.02%F.S.）、快速瞬态响应（<2ms）以及序列功能，可模拟实际供电中的电压波动。
◈费思FTB9000大功率双向直流电源工作于恒流（CC）模式，拉载设定电流（如2000A），使母排通过大电流。作为双向电源，它既能作为负载吸收能量，又能将吸收的能量以可达95%的效率回馈至电网，极大降低长时间测试的能耗与散热成本。
该方案优势：
◈电流精确可控：费思FTB9000大功率双向直流电源电流精度达0.1%+0.1%F.S.，可稳定输出设定值。
◈支持动态电流变化：利用费思FTB9000大功率双向直流电源的序列功能，可编程模拟GPU电流骤变，评估母排瞬态温升。
◈能量回馈节能：尤其适合数小时的老化测试，节省电费且无需额外空调降温。
◈真实模拟系统：完整复现PSU→母排→负载的电气环境，测试结果更具参考价值。
三、母排温升测试仪器核心技术参数
1. 费思FTG组合式超大功率可编程直流电源
◈3U/1800A的高电流密度
◈单机范围：0~1500V / 0~20000A / 4~600kW
◈高精度：电压0.05%F.S.，电流0.1%+0.1%F.S.
◈恒流、恒压、恒功率三种模式
◈支持主从并机（最多10台），扩展功率
◈低纹波：如10V机型纹波<55mVp-p
◈多种通信接口：LAN/RS232/RS485/GPIB/CAN，支持SCPI与ModBus
标配PC软件，支持波形编辑与数据记录
2. 费思FTP9000宽范围大功率可编程直流电源
◈单机范围：0~2250V / 0~6120A / 5~180kW
◈高功率密度：3U/18kW
◈电压精度：0.02%+0.02%F.S.，电流精度：0.1%+0.1%F.S.
◈瞬态响应：<2ms（10%~90%负载变化）
◈自动恒功率、CV/CC优先、序列功能
◈标配LAN/USB，可选GPIB/RS485/CAN
3. 费思FTB9000双向可编程直流电源（回馈式负载）
◈单机范围：0~2250V / 0~±4500A / 0~±180kW
◈能量回馈效率高达95%，功率因数0.99
◈源载双象限无缝切换
◈精度：电压0.02%+0.02%F.S.，电流0.1%+0.1%F.S.
四、母排研发验证到产线测试的全链路支持
应用阶段 | 测试目标 | 推荐方案 | 费思产品价值体现 |
电源模块研发 | 验证母排在额定/过载电流下的温升 | 方案一（直流短路法） | 快速得到极限温升数据，评估设计余量 |
系统集成验证 | 模拟实际PSU+负载的联合运行温升 | 方案二（源+载模拟真实工况） | 真实复现服务器供电环境，支持动态电流波形 |
产线批量筛选 | 快速检测母排焊接/压接质量 | 方案一（直流短路法） | 操作简便，可编程序列实现多档位自动测试 |
可靠性寿命测试 | 长时间通电老化，验证长期稳定性 | 方案二（源+载模拟真实工况） | 能量回馈大幅降低能耗与散热成本，适合7×24小时运行 |
五、母排测试仪器的主力型号选型指南
方案一（直流短路法）推荐配置
目标电流 | 推荐FTG型号 | 电压/电流规格 | 功率 |
1000A | FTG120-010 | 10V/1200A | 12kW |
2000A | FTG200-010 | 10V/2000A | 20kW |
3000A | FTG320-010 | 10V/3200A | 32kW |
4000A | FTG400-010 | 10V/4000A | 40kW |
5000A | FTG520-010 | 10V/5200A | 52kW |
方案二（源+载模拟真实工况）推荐型号
目标电流 | FTP9000 | FTB9000 | 满足方式 |
1000A | FTP9300-80-1020（30kW/80V） | FTB9450-80-1350（45kW/80V） | 可并机，可单机柜 |
2000A | FTP9600-80-2040（60kW/80V） | FTB9750-80-2250（75kW/80V） | 可并机，可单机柜 |
3000A | FTP9900-80-3060（90kW/80V） | FTB91050-80-3150（105kW/80V) | 并机 |
4000A | FTP91200-80-4080（120kW/80V） | FTB91350-80-4050（135kW/80V) | 并机 |
5000A | FTP91500-80-5100（150kW/80V） | FTB91800-80-5400（180kW/80V) | 并机 |
六、小结
从英伟达VPD架构的超低电压大电流测试，到AI服务器直流母排的温升验证，费思（Faith）在可编程电源与电子负载领域持续深耕，助力客户攻克一个又一个测试难题。FTG系列的低压大电流输出能力、FTP9000的高精度供电以及FTB9000的能量回馈与负载功能，构成了覆盖研发、集成、产线的全面测试解决方案。
