一、引言：AI算力演进下的供电测试挑战

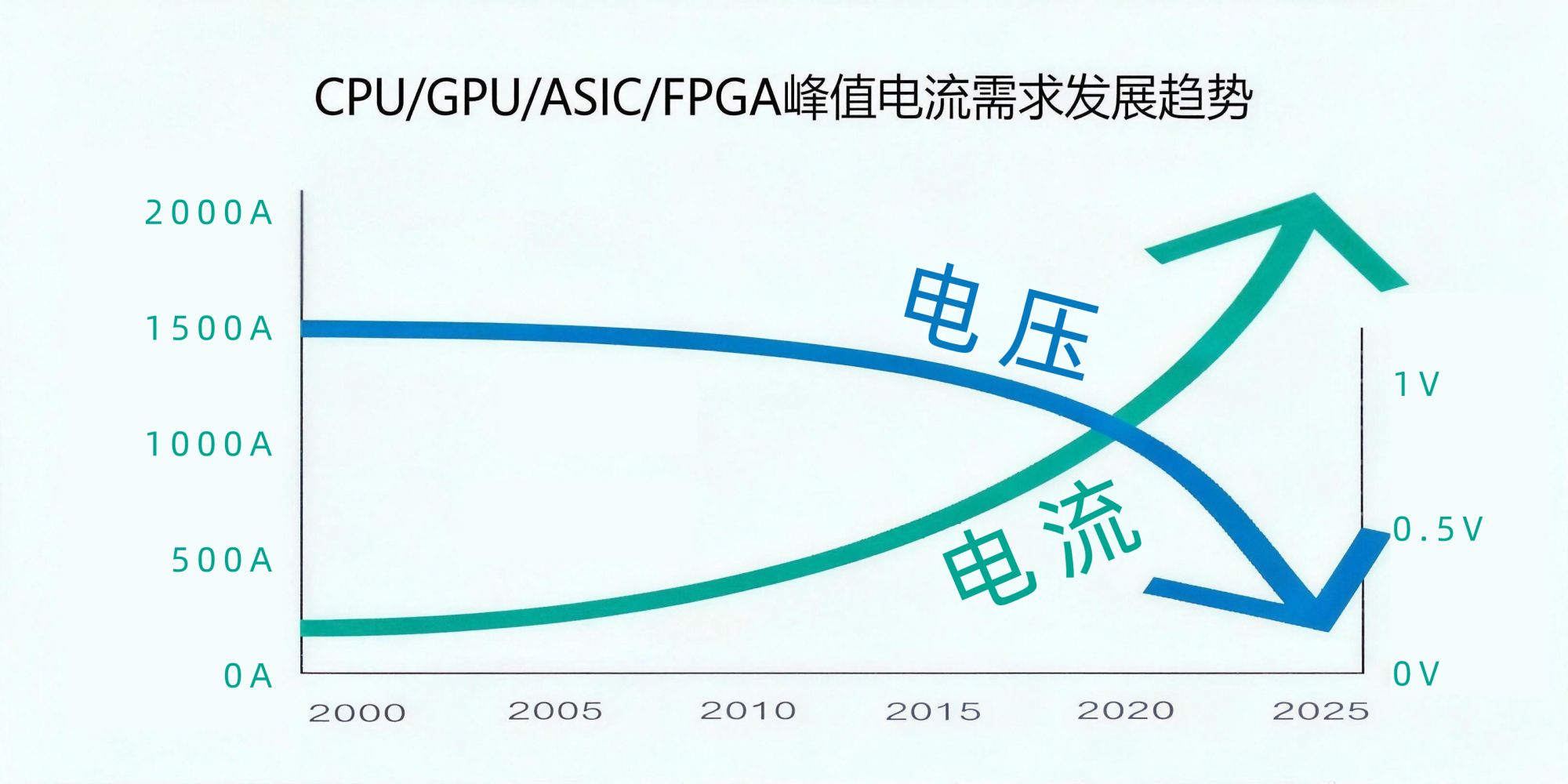

随着AI训练模型的复杂度持续提升，GPU的峰值电流需求将达到2000A-5000A甚至更高水平，而核心电压则维持在0.8V甚至更低。传统LPD（横向供电）架构电流路径长、寄生参数大、动态响应慢等原因，已无法满足下一代GPU的供电需求。

今年CES上，英伟达NVIDIA确定Rubin会用VPD（垂直供电）方案。根据英伟达NVIDIA的说法，Rubin架构将搭载更宽、更多的HBM4显存，HBM因为已经占据了GPU封装周围所有空间，物理位置已经没有给LPD(横向供电)，因此VPD是确定性方案。英特尔、谷歌也都已开始尝试VPD方案，华为也在关注这项技术，华为有一项关于“芯片垂直供电系统”的发明专利。（信息来源：电子工程专辑）

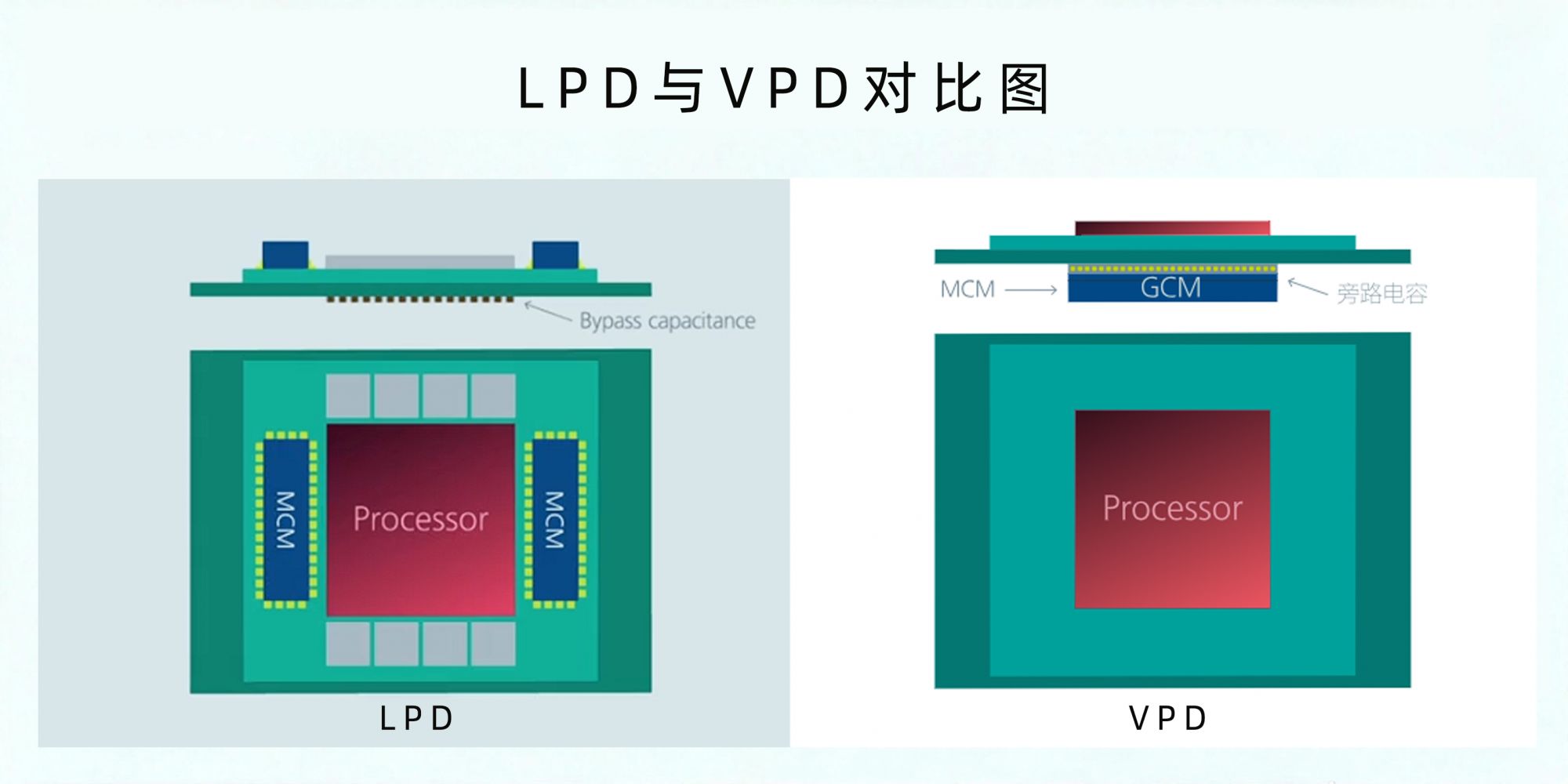

（图片来源：Vicor官网）

然而，VPD架构的引入也对供电系统的测试验证提出了前所未有的挑战：如何在极低电压下精确模拟数千安培的动态负载，如何验证PMIC（电源管理芯片）在纳秒级瞬态响应中的稳定性，成为摆在所有上游供应商面前的生死线。

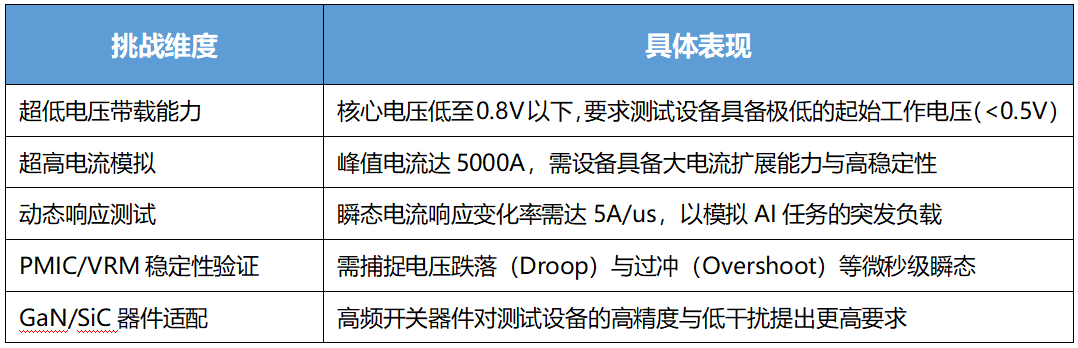

二、技术挑战：VPD架构下的测试难点及应对

面对这些挑战，传统电子负载已难以胜任。费思（Faith）凭借其深厚的技术积累和卓越的产品性能，其N系列超低电压大电流电子负载，专为GPU/CPU超低电压测试场景设计，具备0.2V起始的超低压带载能力，能够完美覆盖下一代GPU核心电压的测试范围。在电流吞吐方面，费思N系列电子负载不仅能够稳定实现2000A的大电流测试，更具备扩展至5000A极限测试的能力，精准复现GPU在AI训练峰值时的满载工况。

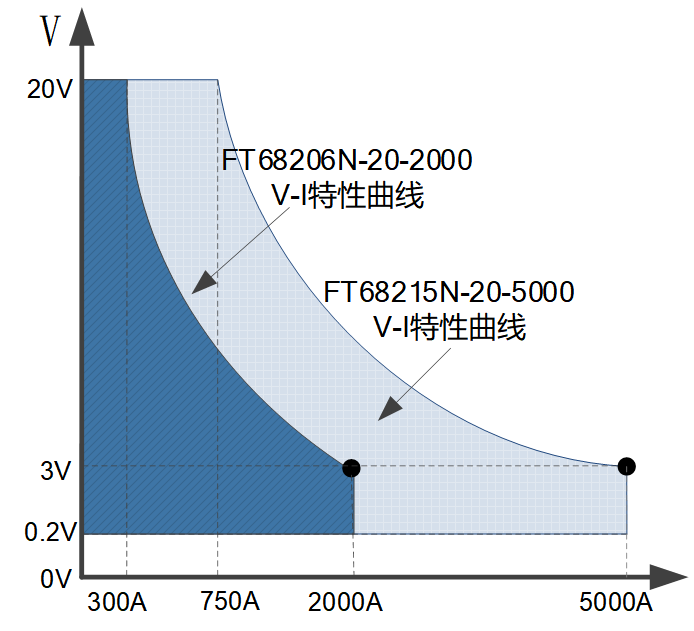

费思N系列电子负载超低压特性能力曲线图

尤为关键的是，费思N系列低压大电流电子负载具备高达20A/μs的动态电流斜率，远超行业普遍标准。这意味着它能够逼真模拟GPU在执行复杂矩阵运算时毫秒级的电流骤变，协助工程师捕捉PMIC（电源管理芯片）在极端动态下的微小电压跌落（Droop）与过冲（Overshoot），从而优化环路响应速度，确保供电系统的绝对稳健。正是凭借这一卓越性能，费思（Faith）已获得英伟达NVIDIA及其核心PMIC、GaN供应商的高度认可，成为其研发实验室重要的测试设备。

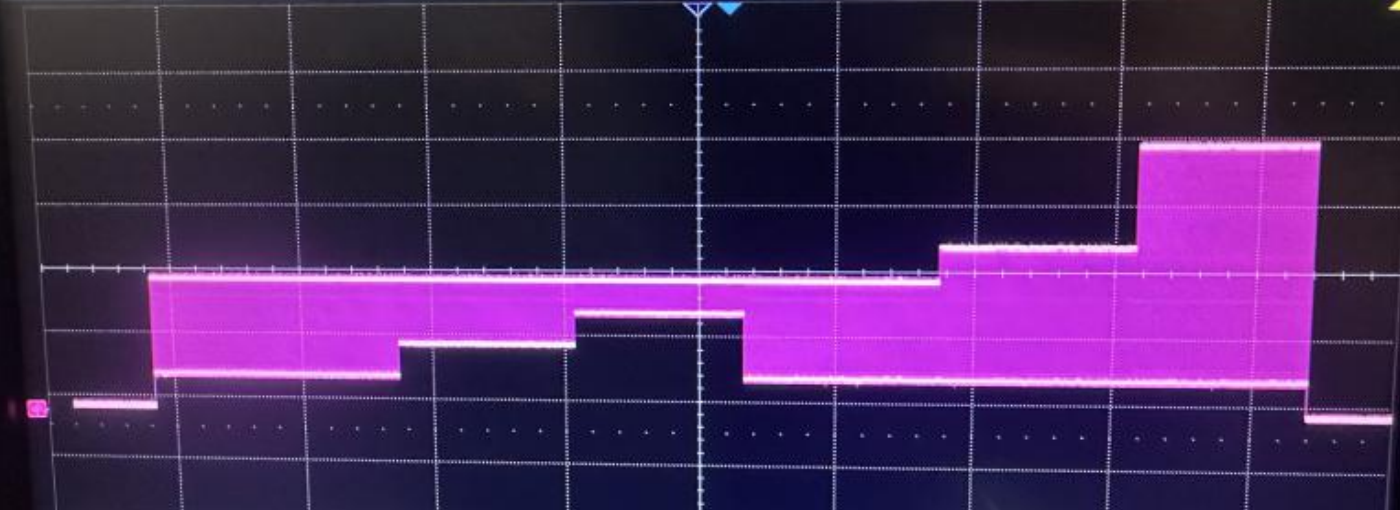

微妙级动态响应下的电流变化图

在英伟达NVIDIA的生态体系中，高效的供电不仅依赖于架构创新，更离不开功率半导体材料的迭代。为了配合VPD架构对高开关频率与低损耗的严苛要求，以GaN（氮化镓）和SiC（碳化硅）为代表的宽禁带器件已成为主流。费思（Faith）的测试方案深度融入了这一趋势，其高精度负载能够有效验证GaN器件在高频下的开关特性与热稳定性，帮助合作伙伴优化图腾柱PFC及LLC谐振变换器的拓扑设计，从而在有限的空间内实现更高的功率密度与转换效率。

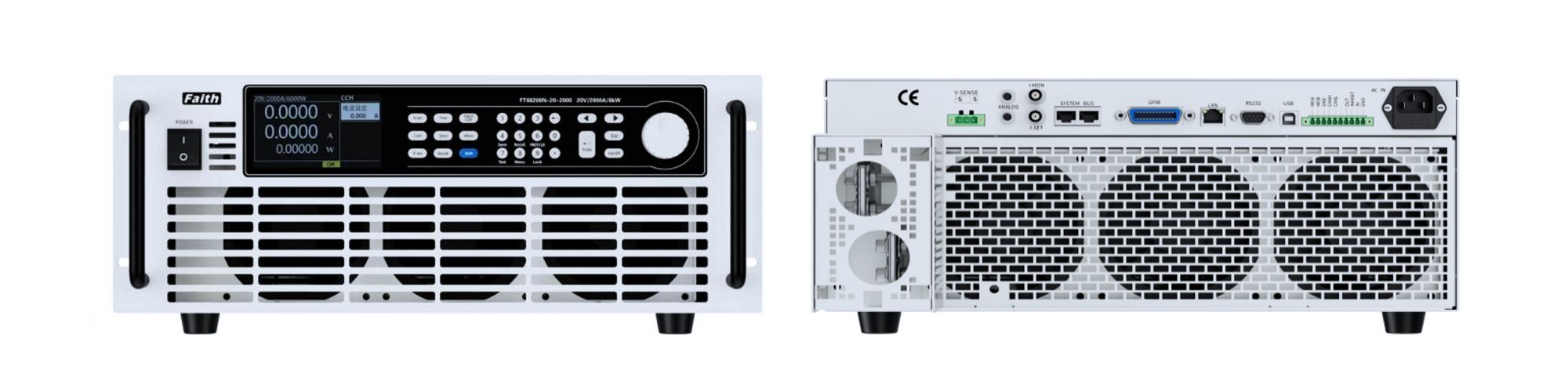

三、解决方案：费思 N系列超低电压大电流电子负载

费思（Faith）深耕低压大电流测试领域多年，其技术积累源于新能源领域最严苛的测试需求，并针对英伟达NVIDIA VPD架构AI算力场景进行了深度优化，专为CPU/GPU供电测试设计的费思N系列电子负载系列具备以下核心技术优势：

1. 超低电压带载能力

N系列：支持 0.2V满电流带载，最高达5000A@0.2V，完美匹配下一代GPU VPD架构的核心电压；

最小内阻 ＜0.2mΩ，确保低压工况下的高电流拉载能力，极大降低测试功耗。

2. 超高电流扩展能力

单机支持 2000A@0.2V（FT68206N-20-2000）；

可扩展至 5000A@0.2V（FT68215N-20-5000），覆盖AI训练峰值负载需求。

3. 极速动态响应速度

20A/us的瞬态电流响应变化，瞬态测试频率可达20kHz，可精准模拟GPU在矩阵运算中的微秒级电流骤变，帮助工程师捕捉PMIC（电源管理芯片）瞬态响应。

4. 高精度瞬态捕捉

支持 电压跌落（Droop） 与 过冲（Overshoot） 实时监测；

电压测量精度高达 0.025%+0.025%F.S.，电流测量精度 0.05%+0.05%F.S.，确保测试数据可靠。

5. 多种测试模式

支持 恒电流、恒电压、恒电阻、恒功率 四种模式；

提供 序列测试功能，可编辑复杂负载时序，模拟实际工况，适用于PMIC（电源管理芯片）动态特性验证。

6. 通信与控制

支持 RS232、RS485、LAN、USB、CAN（选配）；

支持 SCPI与ModBus协议，便于系统集成与自动化测试，可快速融入现有测试平台。

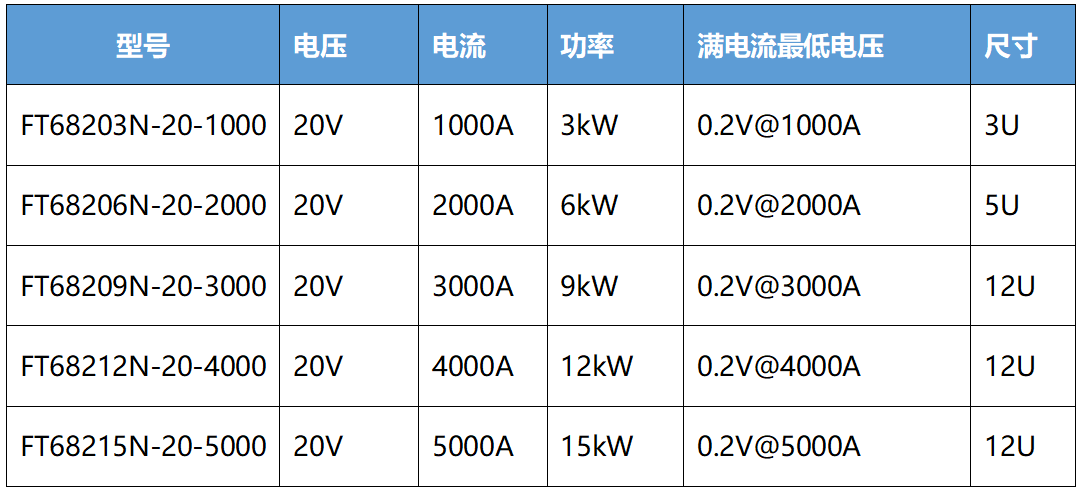

四、产品系列与选型指南

以下为费思 N系列电子负载中适用于GPU VPD研发测试的主力型号，用户可根据电流需求选择：

支持定制，详细信息见费思（Faith）官网https://www.faithtech.cn/product/122

或联系费思（Faith）服务电话：400 616 0086

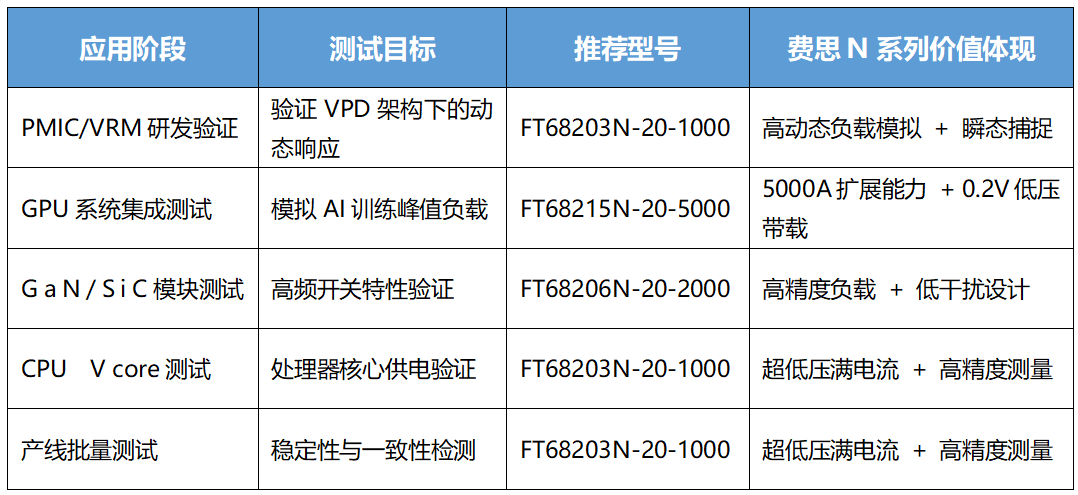

五、应用场景：从实验室到产线的全链路支持

六、结语：为算力时代筑牢电源测试基石

费思N系列超低电压大电流电子负载，不仅是测试设备性能的突破，更是对AI算力产业链的一次关键赋能。它解决了VPD架构转型过程中的核心测试难题，为英伟达NVIDIA下一代GPU的性能释放扫清了验证障碍。随着AI工厂对能效与密度的要求愈发严苛，费思（Faith）将继续以领先的测试技术，携手全球顶尖的PMIC（电源管理芯片）与功率器件厂商，共同筑牢算力时代的能源基石，见证每一次算力奇迹的诞生。

欢迎咨询费思（Faith）技术支持团队。

参考文献：

①电子工程专辑https://www.eeworld.com.cn/dygl/eic717633.html

②Vicor官网https://www.vicorpower.com/zh-cn/industries-and-innovations/power-on-package

③费思官网https://www.faithtech.cn/product/122
