FT电池强制放电系统，是根据UN38.3标准以及IEC62133 -2:2017中对于强制放电部分的测试要求定制开发的一套测试系统，主要用于评估可充电电池及电芯承受强制放电状况的能力。

为方便用户使用，本系统将测试标准内置于上位机软件中，用户只需输入电池容量和放电电流即可开始测试。上位机实时显示、记录电池放电过程中电压、电流、温度等参数。可查询和导出任意一时段放电曲线和数据。

FT电池强制放电系统，由费思科技自主研发制造，技术国际领先，具有高可靠性，稳定性，界面操作人性化等特点，获得业界用户一致好评。

主 要 特 征:

1.电压范围：0～1000V;

2.电流范围：0～2000A;

3.功率范围：5～30kW;

4.放电模式：CC、CR、CP;

5.测控精度，电压：0.05%+0.1%F.S.， 电流：0.1%+0.15%F.S.;温度：1%±2°

6.支持电压远、 近端功能；

7.支持UN38.3标准

8.支持 IEC62133 -2:2017标准

9.电压、电流曲线显示功能；

10.电压、电流数据导出功能；

11.系统数据采样速率≥10次/秒；

12.过电压、过电流、过功率、过温度以及反接检测等保护；

13.支持脱机、在线两种工作

14.提供LAN远程通讯接口，方便用户多机集成；

15.支持标准MODBUS通讯命令，方便用户二次开发；

16.标准19寸机柜，带滚轮，便于装移；

系统主要组件及实物图片：

1.费思FTG 大功率可编程直流电源1台；

2.费思FT69大功率可编程直流负载1台；

3.费思FT1000工控PC机主机1台；

4.标准机柜1个

5.显示器1台

6.鼠标键盘1套

7.网络交换机1个

8.通用热敏电阻温度探头线1根

图1: 费思FT1000工控PC机主机

图2：系统放电柜20V1000A实物图

应 用 案 列：

UN38.3强制放电标准：

38.3.4.8.1 目的

本试验评估原电池或可再充电电池承受强制放电状况的能力。

38.3.4.8.2 试验程序

每个电池必须在环境温度下与12 伏特的直流电电源串联在起始电流

等于制造商给定的最大放电电流的条件下强制放电。

给定的放电电流由将一个适当大小的电阻负荷与试验电池串联计算

得出。每个电池被强制放电的时间（小时）应等于其标定电容量除以起始试验电流（安培）。

38.3.4.8.3 要求

原电池或可再充电电池如在进行试验后7 天内无解体和无燃烧，即符合这一要求。

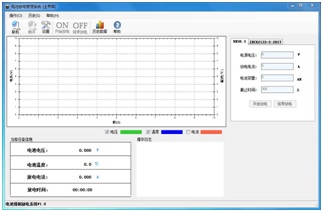

UN38.3强制放电上位机操作界面：

在标准设置窗，选择UN38.3测试标准选项卡，对其参数进行设置。其中电源电压默认为12V（用户也可以自设置）。再根据电池参数，设置放电电流和电池容量，上位机会根据这两项参数，自动计算出放电截止时间（用户也可以自设置）。设置完成后点击“开始放电”进行放电操作测试。测试过程中曲线显示框内会实时显示放电电压电流曲线。采集数据信息框内显示采集的电压电流和温度数值，放电时间会自动累加，当放电时间到达截止时间后放电测试停止。

通过工具栏“历史数据”用户可以查询过去任意一段时间段的放电曲线和数据。并可以将曲线图片和数据导出到电脑保存。

IEC62133 -2:2017强制放电标准：

8.37 强制放电

测试：被测物为完全放完电的电芯。电源以电流对电池进行强制充电，时间为90min。测试期间，若电池电压降至电池充电电压上限的负值，则在测试结束前，电池电压应当稳定维持在电压上限的负值附近。测试期间，若电池电压不能达到电池充电电压上限的负值，则测试将持续进行直至结束。

IEC62133-2:2017强制放电实验参考曲线图

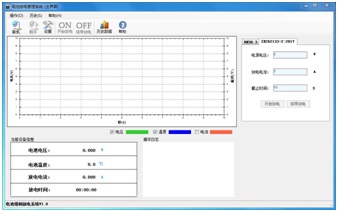

IEC62133 -2:2017上位机操作界面：

在标准设置窗，选择IEC62133 -2:2017测试标准选项卡，对其参数进行设置。其中电源电压默认为12V（用户也可以自设置）。再根据电池参数，设置放电电流.截止时间默认为5400S，（用户也可以自设置）。设置完成后点击“开始放电”进行放电操作测试。测试过程中曲线显示框内会实时显示放电电压电流曲线。采集数据信息框内显示采集的电压电流和温度数值，放电时间会自动累加，当放电时间到达截止时间后放电测试停止。

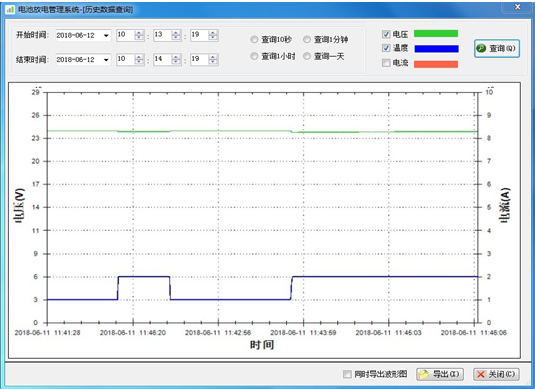

通过工具栏“历史数据”用户可以查询过去任意一段时间段的放电曲线和数据。并可以将曲线图片和数据导出到电脑保存。
