FT充电桩及模块、车载充电机测试系统是费思基于对充电桩行业的充分理解、以及多年电力电子测试行业测试设备的开发经验，而开发的一套可以根据客户需求量身定制的、开放通用的功能性自动化测试解决方案，

该系统采用费思高性能的FT8000自动化采集控制系统以及费思的交直流，大功率电源负载产品，融合虚拟仪器、电力测试、网络通讯、BMS、并网回馈等多项技术，适用于直流充电桩的功能测试环节。系统无论从技术水平、生产效率还是品质控制上，都具有极强的优越性。

该系统基于开放式硬、软件体系结构设计，能够灵活扩展硬件，快捷建立测试程序。系统可灵活地根据客户的需求进行配置；系统丰富的基本测试项目，极大地提高了系统的易用性，尽最大可能地为用户提供通用、灵活、规范的直流充电桩自动测试系统解决方案。

 系统特点：

通用性：可灵活满足充电桩、充电桩模块、车载充电机等各类型产品的功能测试、老化测试等各种需求

扩展性：新增产品只需更换治具及编辑相应测试软件

准确性、可靠性：主要硬件采用费思高水平自主产品，包括各类电源、各类负载、系列测试板卡等，确保系统的性能和品质

安全性：良好的防呆体系，确保操作人员及产品不受伤害

易用性：操作简单，无需人工判断

经济性：有效节省人员投入，降低单位测试成本

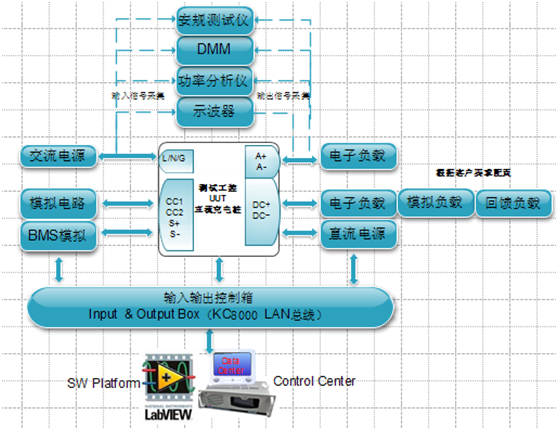

系统架构：

系统采用费思自主研发的NXI总线虚拟仪器IO板卡和各种仪器设备（交流电源、电子负载、功率分析仪、示波器、DMM、CAN卡等），利用虚拟仪器技术对相关功能进行测试，并将检测结果保存到数据库。所有测试项目都由电脑直接控制完成，无需人为操作仪器，达到安全、易用、精确、高效的效果。

系统架构

安规测试项目：

优化后的测试项目：

硬件控制功能：

软件控制功能：

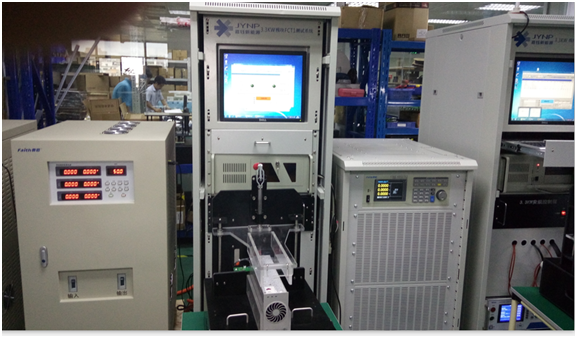

现场场景

软件架构

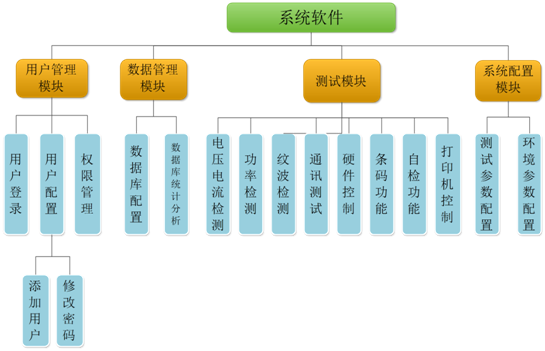

软件采用模块化设计，包含用户管理、数据管理、测试环节、系统配置等4个功能模块，通过主界面可以进入各个模块。

用户管理模块：保证系统安全及系统参数不被恶意修改，不同的用户有不同的登录名和权限设置。权限设置分工程师、技术员、操作员3级，其中操作员具备基本的操作功能，禁用各种设定功能；技术员除具备操作员的所有功能外，还具备有限的参数修改权限；工程师可以操作所有功能，增加或删除账户。

数据管理模块：记录所有的测试数据，存放到指定的存储路径，便于客户跟踪，分析产品的生产情况，为管理层合理的改进产线提供有力的依据，可对接MES系统，进行数据集中存取。可以根据客户需求定制各种报表和统计功能。

测试模块：包含电压、电流、波形，硬件控制、自检功能、条码功能、打印机控制等多种功能。

系统配置模块：可以设定检测项目、测试上下限及其它配置项目。

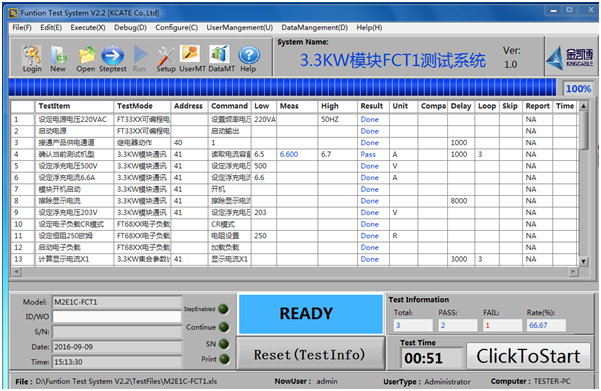

软件特点

操作系统为Windows XP，基于Labview 2010软件平台；

可以添加、修改、删除用户信息，用户信息保存在数据库中；

可以根据客户要求保存数据并生成规定格式的报表；

可以根据客户具体协议内容进行CAN通讯解析；

可以配置条码扫描仪后，程序可以自动录入用户自定义的条码并保存至数据库。

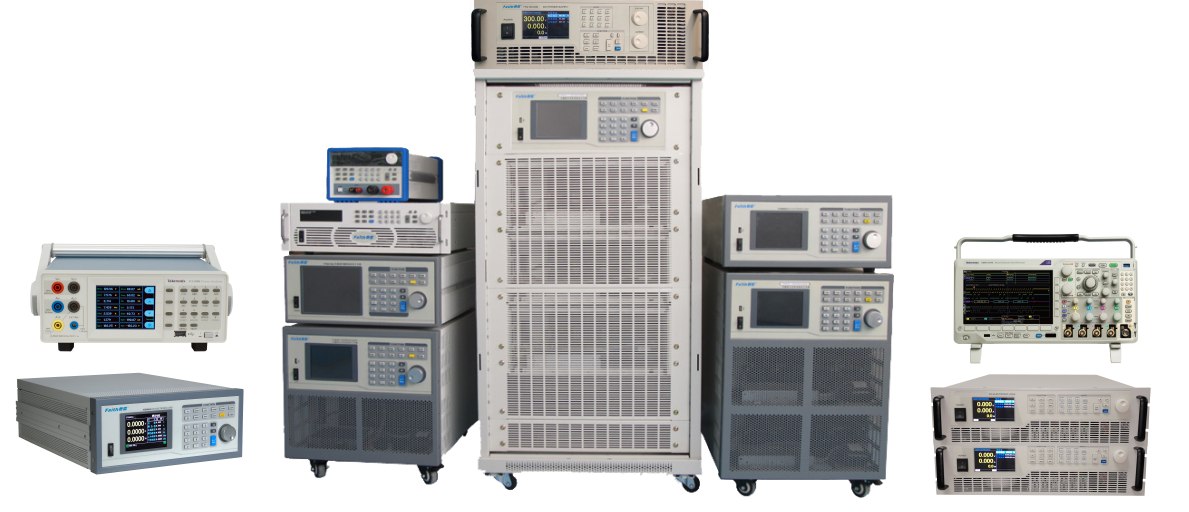

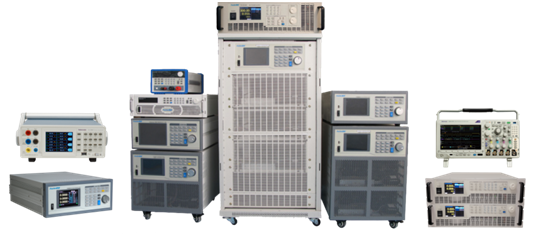

系统主要硬件构成（需根据具体测试要求配置）
