FT8212S桌上型简易电源PCBA测试系统，是费思对小功率开关电源的使用特性，结合市场需求潜心开发的一款桌上型简易电源PCBA测试系统。

FT8212S测试系统分为主机和测试治具两部分：

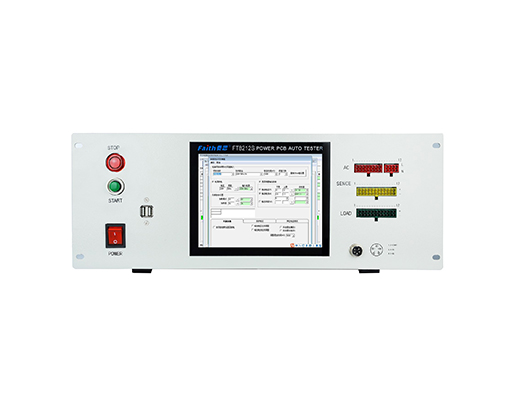

主机包含12通道小功率电子负载和一台Windows的工控系统。电子负载能够快速测试产品空载状态的输出电压，负载状态的输出电压电流；工控系统采用品牌工控主板，保证测试系统的稳定性；测试数据显示在分辨率为800*600的8寸LVDS显示屏上，保证了主机的简约，精巧，不占多余空间；主机带双电源接口，一为主机工作电源，220V输入，另一个是测试电源，可按照要求进行电源输入；主机内置12通道独立防爆灯，防止产品炸机。

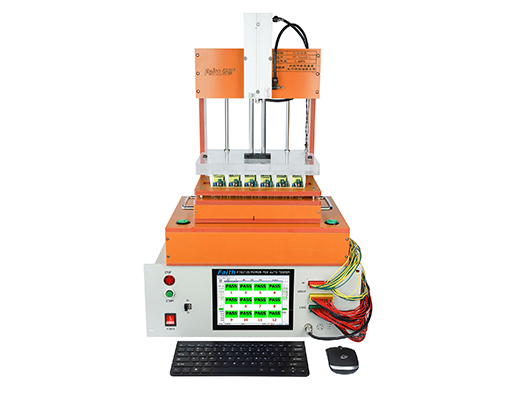

FT8212S测试治具采用四线制电压采集方式，消除电压线损，保证了测试数据的准确性；测试治具使用气动方式控制，节省了操作员的体力；双按键启动按钮，保证了测试过程的安全性；配套测试盒，为本公司专利开发，可做到20秒内快速更换，更换过程中不需要使用任何工具；测试完成后自动对高压电容进行放电处理，避免损伤其它产品。

二、产品特点

1.测试速度快，12个通道的整套测试流程约在7秒内完成，速度可高达0.6Sec/个；

2.高性能，高精度：电压/电流精度达0.3%，高可靠性，低故障率，模快化设计便于维护，电路多重保护；

3.价格适宜，约为12通道标准ATE裸板测试系统价格的20%，价格媲美同组数单机电子负载；

4.具备通道独立的防爆功能，测试完成后高压电容放电，保证安全生产；

5.测试数据的统计功能，能对每天的测试数量和测试结果进行保存，统计及分析；

6.双启动按钮的气动治具，安全省力；

7.治具下压利用继电器对到位信号进行自锁，保证测试安全到位；

8.专利测试盒，更换快速，无需工具，便于运输及保存；

9.四线制电压采集，测试精度高；分色防呆的连接线，保证连接的正确

10.大图标结果显示，按PCB方式排列，查看方便快捷；

11.程序编辑简单快捷，可保存海量机种文件；

12.设备精巧，不占用流水线空间；

多通道的裸板测试可分三个方式：电子负载和测试治具，标准ATE裸板测试系统，费思的FT8212S桌上型简易测试系统，现在对这三种方式进行列表比较：

三、技术指标
