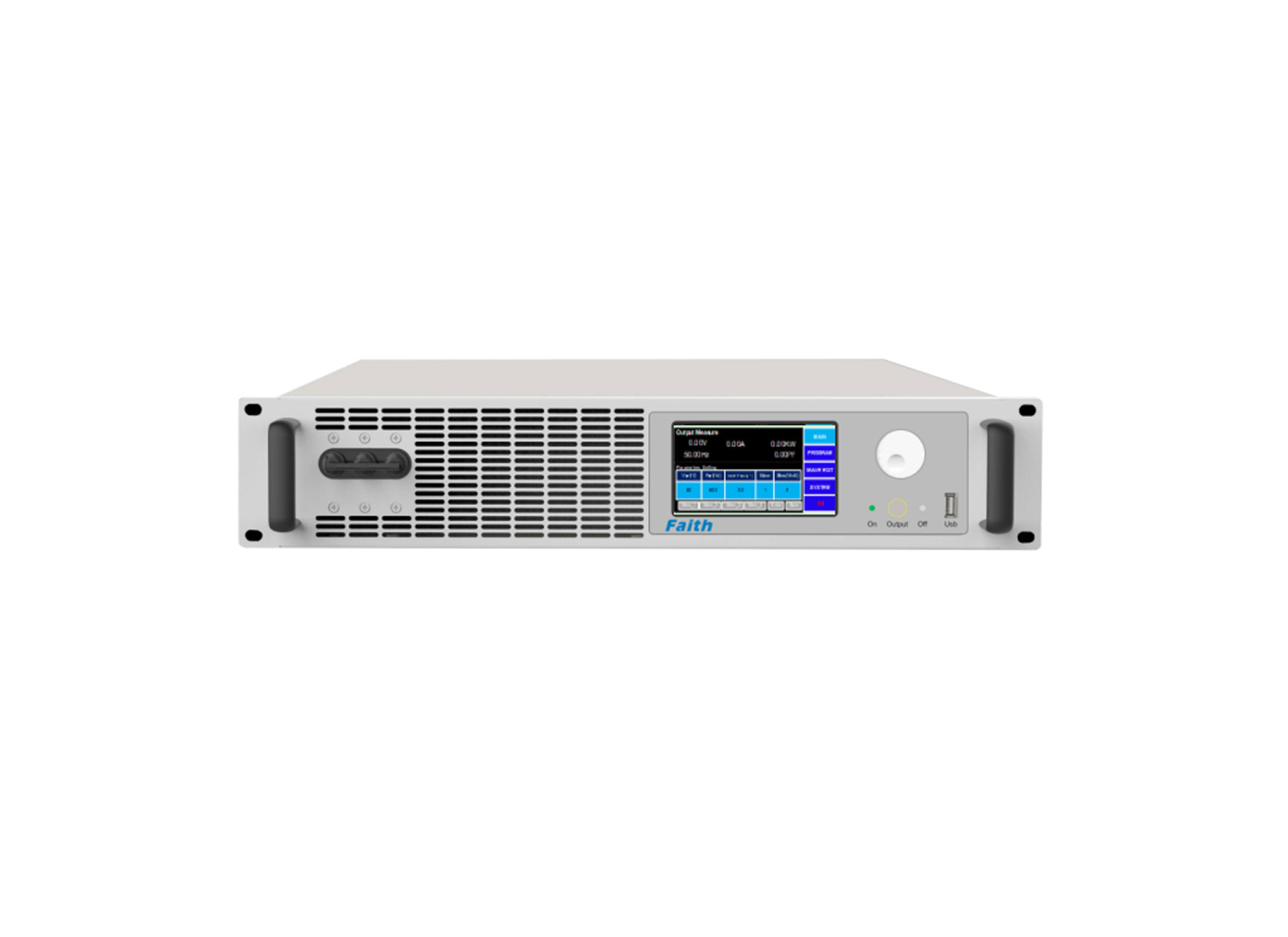

FTPS系列可编程双向交流电源

FTPS系列可编程双向交流电源（回馈式电网模拟器），既能实现Source功能，又能将EUT产生的能量回馈至电网，实现能量的双向流动。

FTPS系列采用数字式控制技术,模块化电源设计，高功率密度、体积小、大大降低故障率。其先进的直接数字频率合成器（DDS）波形产生技术，使输出频率稳定度高，连续性好，可输出频率范围高达1-550Hz。另外，FTPS系列提供了精密的测量功能，可测量均方根电压 Vrms、均方根电流 Irms、有功功率 W、频率Hz、功率因素PF、峰值电流 Ipeak 等值。

FTPS系列具备RS232、RS485、CAN2.0B、LAN等多种通讯接口，提供丰富的测试功能及简洁的人机交互界面，在汽车电子，储能，自动化测试等大功率测试场景有广泛的应用。

京东店铺

| 简述

FTPS系列可编程双向交流电源（回馈式电网模拟器），既能实现Source功能，又能将EUT产生的能量回馈至电网，实现能量的双向流动。

FTPS系列采用数字式控制技术,模块化电源设计，高功率密度、体积小、大大降低故障率。其先进的直接数字频率合成器（DDS）波形产生技术，使输出频率稳定度高，连续性好，可输出频率范围高达1-550Hz。另外，FTPS系列提供了精密的测量功能，可测量均方根电压 Vrms、均方根电流 Irms、有功功率 W、频率Hz、功率因素PF、峰值电流 Ipeak 等值。

FTPS系列具备RS232、RS485、CAN2.0B、LAN等多种通讯接口，提供丰富的测试功能及简洁的人机交互界面，在汽车电子，储能，自动化测试等大功率测试场景有广泛的应用。


| 特点

  • 双向变流，能量回馈，可提供100%额定电流回馈；

  • 采用模块化电源设计，高功率密度、体积小、重量轻，是传统（变压器）电源体积的十分之一；

  • 输出频率范围高达1-550Hz；

  • 具有高精度测量，可测量均方根电压 Vrms,均方根电流 Irms,有功功率 W,频率Hz,功率因素 PF,峰值电流 Ipeak 等值；

  • 采用DDS数字波形合成设计，输出高精度电压的极低波形失真；

  • 内含50次谐波编辑功能；

  • 具有相位角度、起始角度编辑功能；

  • 电压突变、相位突变、频率突变时有5V TTL电平检测，方便用户监测突变工况；

  • 触摸屏+旋钮操作，方便参数设定；

  • 提供PC上位机操作软件，编辑波形、在线电压突变、频率突变、相位突变功能；

  • 具有 RS232、RS485、CAN2.0B、LAN通讯接口。


| 应用领域

  • 家电领域 ：家电产品的测试、耐久性实验；

  • 通讯领域 ：通讯电源、通讯电子产品的测试、老化；

  • 航天航空领域：航天航空电子产品的测试和供电；

  • 科研领域：科研单位、院校、认证单位等机构的检测及电气实验；

  • 实验室、生产线、充电房、老化房等需要长时间稳定直流电源供应场所；

  • 自动化测试领域：自动化测试系统中直流电源输出和待测产品供电。


| 订购信息

产品类型

型号

输入

输出

相电压

相电流

频率

功率

尺寸

三相进单相出

FTPS3103

3φ4W+G

1φ2W+G

0-350V

18A

1-500Hz

3KVA

2U

FTPS3105

3φ4W+G

1φ2W+G

0-350V

30A

1-500Hz

5KVA

4U

FTPS3110

3φ4W+G

1φ2W+G

0-350V

60A

1-500Hz

10KVA

4U

FTPS3115

3φ4W+G

1φ2W+G

0-350V

90A

1-500Hz

15KVA

4U

三相进三相出

FTPS3315

3φ4W+G

3φ4W+G

0-350V

30A

1-500Hz

15KVA

8U

FTPS3330

3φ4W+G

3φ4W+G

0-350V

60A

1-500Hz

30KVA

8U

FTPS3345

3φ4W+G

3φ4W+G

0-350V

60A

40-120Hz

45KVA

900(W)*1750(H)*900(D)

FTPS3360

3φ4W+G

3φ4W+G

0-350V

90A

40-120Hz

60KVA

900(W)*1750(H)*900(D)

FTPS33100

3φ4W+G

3φ4W+G

0-350V

151A

40-120Hz

100KVA

1100(W)*1900(H)*1050(D)

FTPS33150

3φ4W+G

3φ4W+G

0-350V

227A

40-120Hz

150KVA

1300(W)*2000(H)*1250(D)

FTPS33200

3φ4W+G

3φ4W+G

0-350V

303A

40-120Hz

200KVA

1300(W)*2000(H)*1250(D)

FTPS33250

3φ4W+G

3φ4W+G

0-350V

378A

40-120Hz

250KVA

1400(W)*2000(H)*1350(D)

FTPS33300

3φ4W+G

3φ4W+G

0-350V

453A

40-120Hz

300KVA

1400(W)*2000(H)*1350(D)

FTPS33450

3φ4W+G

3φ4W+G

0-350V

680A

40-120Hz

450KVA

1100(W)*1900(H)*1050(D)*3

FTPS33600

3φ4W+G

3φ4W+G

0-350V

906A

40-120Hz

600KVA

1300(W)*2000(H)*1250(D)*3

FTPS33900

3φ4W+G

3φ4W+G

0-350V

1356A

40-120Hz

900KVA

1300(W)*2000(H)*1250(D)*3


规格表-1

产品型号 Model

FTPS3105

FTPS3110

FTPS3115

FTPS3315

FTPS3330

FTPS3360

FTPS33100

容量 Capacity

5KVA

10KVA

15KVA

15KVA

30KVA

60KVA

100KVA

调制方式 Production mode

SPWM

输入 INPUT

相数 Phase

3φ4W+G

电压 Voltage

380V±20%

频率 Frequency

47Hz - 63Hz

功率因数 PFC

0.99 Max

电流谐波 THDI

≤5%

输出 OUTPUT

相数 Phase

1φ2W+G

3φ4W+G

相位 Phase φ

φ: 0-360°

A φ: 0-360°；B φ:   0-360°；C φ: 0-360°；0.5°Step 三相相位角独立可调,动态相位可调，低电网穿越

起始角度 Start Angle

0-360°

A : 0-360°；B : 0-360°；C : 0-360°；0.5°Step 三相起始角独立可调

谐波编辑 Harmonic Edit

2-50次 Times

相电压 Voltage

0-350VAC

A：0-350VAC；B：0-350VAC；C：0-350VAC；0.1v   Step三相电压独立可调

相电流 Current

30A

60A

90A

30A

60A

90A

151A

频率 Frequency

1Hz-500Hz

40Hz-120Hz

效率 Efficiency

93%(典型值)

能量回馈 Energy Feedback

100%能量回馈

电源稳压率 linear Regulation

0.01%

负载稳压率 Load Regulation

0.20%

波形失真 T.H.D

0.5%@纯阻性负载, 0.9%@非线性性负载

瞬态恢复时间 Transient recovery time

<1ms（电压10%-90%）

频率稳定度 Frequency Regulation

0.01%

电压解析度 Voltage Resolution

0.1V

频率解析度 Frequency Resolution

0.01Hz

电流解析度 Current Resolution

0.01A

测量精确度

电压 Voltage

0.2%F.S.+5dgt

电流 Current

0.2%F.S.+5dgt

功率 Wattage

0.2%F.S.+5dgt

频率 Frequency

0.01%F.S.+5dgt

设定精确度

电压 Voltage

0.1%F.S.

频率 Current

0.01%F.S.

电压编程模式 Volt programming mode

工步模式，渐变模式，突变模式

频率编程模式 Freq programming mode

工步模式，渐变模式，突变模式

相位编程模式 Phase programming mode

工步模式，渐变模式，突变模式

通讯接口 Interface

RS232、RS485、LAN

限流设定 I-LIM Set

0-Max Current

输入输出隔离 Isolation

输入对输出 2500V 耐压

辅助测试功能

电压突变、频率突变、相位突变、5V TTL 1mS Pulse

OUTPUT ON/OFF

5V TTL

保护 Protection

过流OCP 过压OVP 过温OTP 过载OLP 短路SCP

冷却方式 Cooling

风冷

运行环境 Environment

-10℃～50℃/10%～90%RH


规格表-2

产品型号 Model

FTPS33150

FTPS33200

FTPS33250

FTPS33300

FTPS33450

FTPS33600

FTPS33900

容量 Capacity

150KVA

200KVA

250KVA

300KVA

450KVA

600KVA

900KVA

调制方式 Production   mode

SPWM

输入 INPUT

相数 Phase

3φ4W+G

电压 Voltage

380V±20%

频率 Frequency

47Hz - 63Hz

功率因数 PFC

0.99 Max

电流谐波 THDI

≤5%

输出 OUTPUT

相数 Phase

3φ4W+G

相位 Phase φ

A φ: 0-360°；B φ: 0-360°；C φ: 0-360°；0.5°Step 三相相位角独立可调，动态相位可调，低电网穿越

起始角度 Start Angle

A : 0-360°；B : 0-360°；C : 0-360°；0.5°Step   三相起始角独立可调

谐波编辑 Harmonic   Edit

2-50次 Times

相电压 Voltage

A：0-350VAC；B：0-350VAC；C：0-350VAC；0.1v Step三相电压独立可调

电流 Current

227A

303A

378A

453A

680A

906A

1356A

频率 Frequency

40Hz-120Hz

电源稳压率 linear   Regulation

0.01%

负载稳压率 Load   Regulation

0.20%

效率 Efficiency

93%(典型值)

能量回馈 Energy   Feedback

100%能量回馈

波形失真 T.H.D

0.5%@纯阻性负载, 0.9%@非线性性负载

瞬态恢复时间 Transient   recovery time

<1ms（电压10%-90%）

频率稳定度 Frequency   Regulation

0.01%

电压解析度 Voltage   Resolution

0.1V

频率解析度 Frequency   Resolution

0.01Hz

电流解析度 Current   Resolution

0.01A

测量精确度

电压 Voltage

0.2%F.S.+5dgt

电流 Current

0.2%F.S.+5dgt

功率 Wattage

0.2%F.S.+5dgt

频率 Frequency

0.01%F.S.+5dgt

设定精确度

电压 Voltage

0.1%F.S.

频率 Current

0.01%F.S.

电压编程模式 Volt   programming mode

工步模式，渐变模式，突变模式

频率编程模式 Freq   programming mode

工步模式，渐变模式，突变模式

相位编程模式 Phase   programming mode

工步模式，渐变模式，突变模式

通讯接口 Interface

RS232、RS485、TCP/IP

限流设定 I-LIM Set

0-Max Current

输入输出隔离 Isolation

输入对输出 2500V 耐压

辅助测试功能

电压突变、频率突变、相位突变、5V   TTL 1mS Pulse

OUTPUT ON/OFF

5V TTL

保护 Protection

过流OCP 过压OVP 过温OTP 过载OLP 短路SCP

冷却方式 Cooling

风冷

运行环境 Environment

-10℃～50℃/10%～90%RH


产品类型

型号

输入

输出

相电压

相电流

频率

功率

尺寸

三相进单相出

FTPS3103

3φ4W+G

1φ2W+G

0-350V

18A

1-500Hz

3KVA

2U

FTPS3105

3φ4W+G

1φ2W+G

0-350V

30A

1-500Hz

5KVA

4U

FTPS3110

3φ4W+G

1φ2W+G

0-350V

60A

1-500Hz

10KVA

4U

FTPS3115

3φ4W+G

1φ2W+G

0-350V

90A

1-500Hz

15KVA

4U

三相进三相出

FTPS3315

3φ4W+G

3φ4W+G

0-350V

30A

1-500Hz

15KVA

8U

FTPS3330

3φ4W+G

3φ4W+G

0-350V

60A

1-500Hz

30KVA

8U

FTPS3345

3φ4W+G

3φ4W+G

0-350V

60A

40-120Hz

45KVA

900(W)*1750(H)*900(D)

FTPS3360

3φ4W+G

3φ4W+G

0-350V

90A

40-120Hz

60KVA

900(W)*1750(H)*900(D)

FTPS33100

3φ4W+G

3φ4W+G

0-350V

151A

40-120Hz

100KVA

1100(W)*1900(H)*1050(D)

FTPS33150

3φ4W+G

3φ4W+G

0-350V

227A

40-120Hz

150KVA

1300(W)*2000(H)*1250(D)

FTPS33200

3φ4W+G

3φ4W+G

0-350V

303A

40-120Hz

200KVA

1300(W)*2000(H)*1250(D)

FTPS33250

3φ4W+G

3φ4W+G

0-350V

378A

40-120Hz

250KVA

1400(W)*2000(H)*1350(D)

FTPS33300

3φ4W+G

3φ4W+G

0-350V

453A

40-120Hz

300KVA

1400(W)*2000(H)*1350(D)

FTPS33450

3φ4W+G

3φ4W+G

0-350V

680A

40-120Hz

450KVA

1100(W)*1900(H)*1050(D)*3

FTPS33600

3φ4W+G

3φ4W+G

0-350V

906A

40-120Hz

600KVA

1300(W)*2000(H)*1250(D)*3

FTPS33900

3φ4W+G

3φ4W+G

0-350V

1356A

40-120Hz

900KVA

1300(W)*2000(H)*1250(D)*3


  • 家电领域 ：家电产品的测试、耐久性实验；

  • 通讯领域 ：通讯电源、通讯电子产品的测试、老化；

  • 航天航空领域：航天航空电子产品的测试和供电；

  • 科研领域：科研单位、院校、认证单位等机构的检测及电气实验；

  • 实验室、生产线、充电房、老化房等需要长时间稳定交流电源供应场所；

  • 自动化测试领域：自动化测试系统中交流电源输出和待测产品供电。
