| 简述

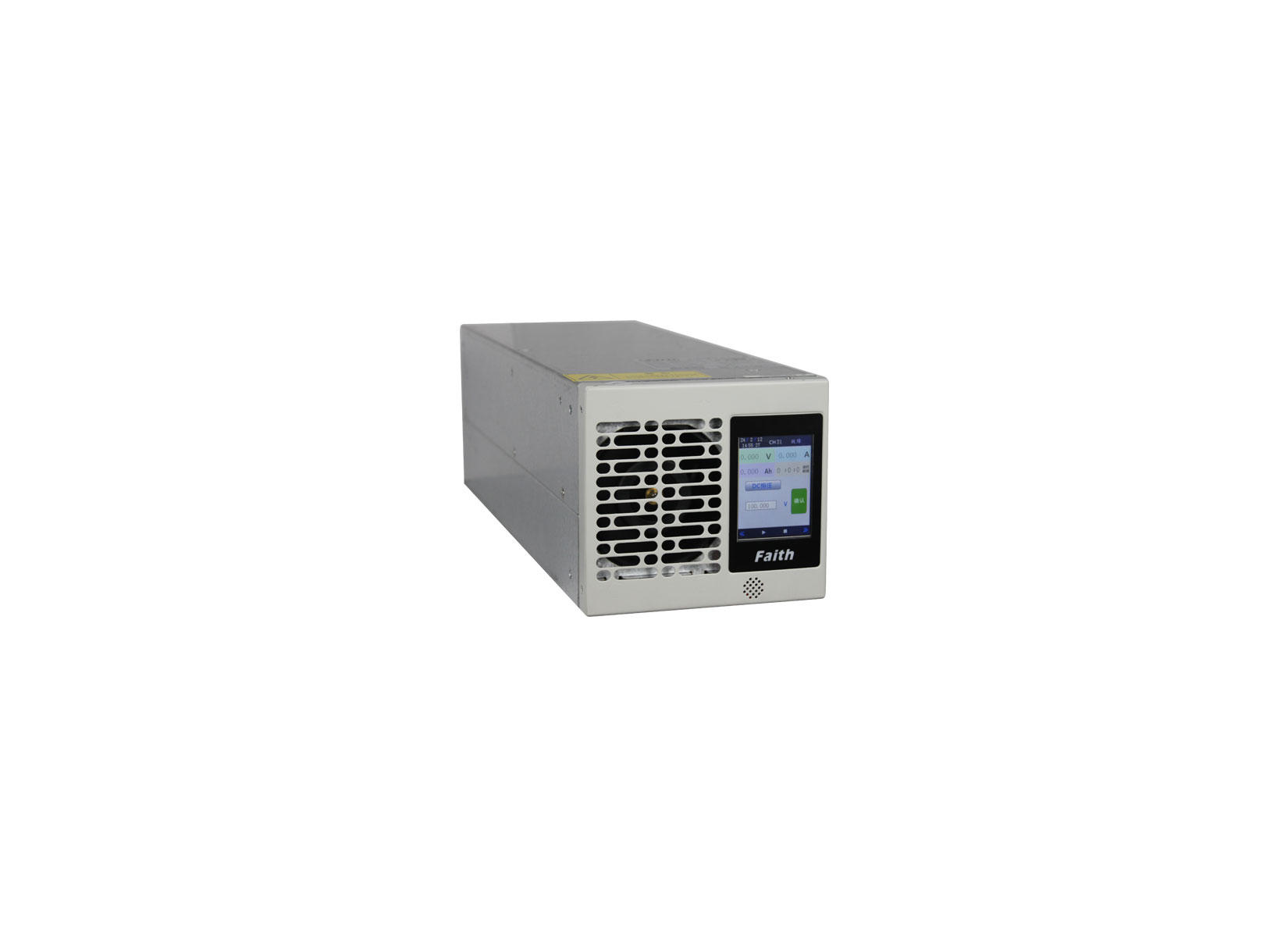

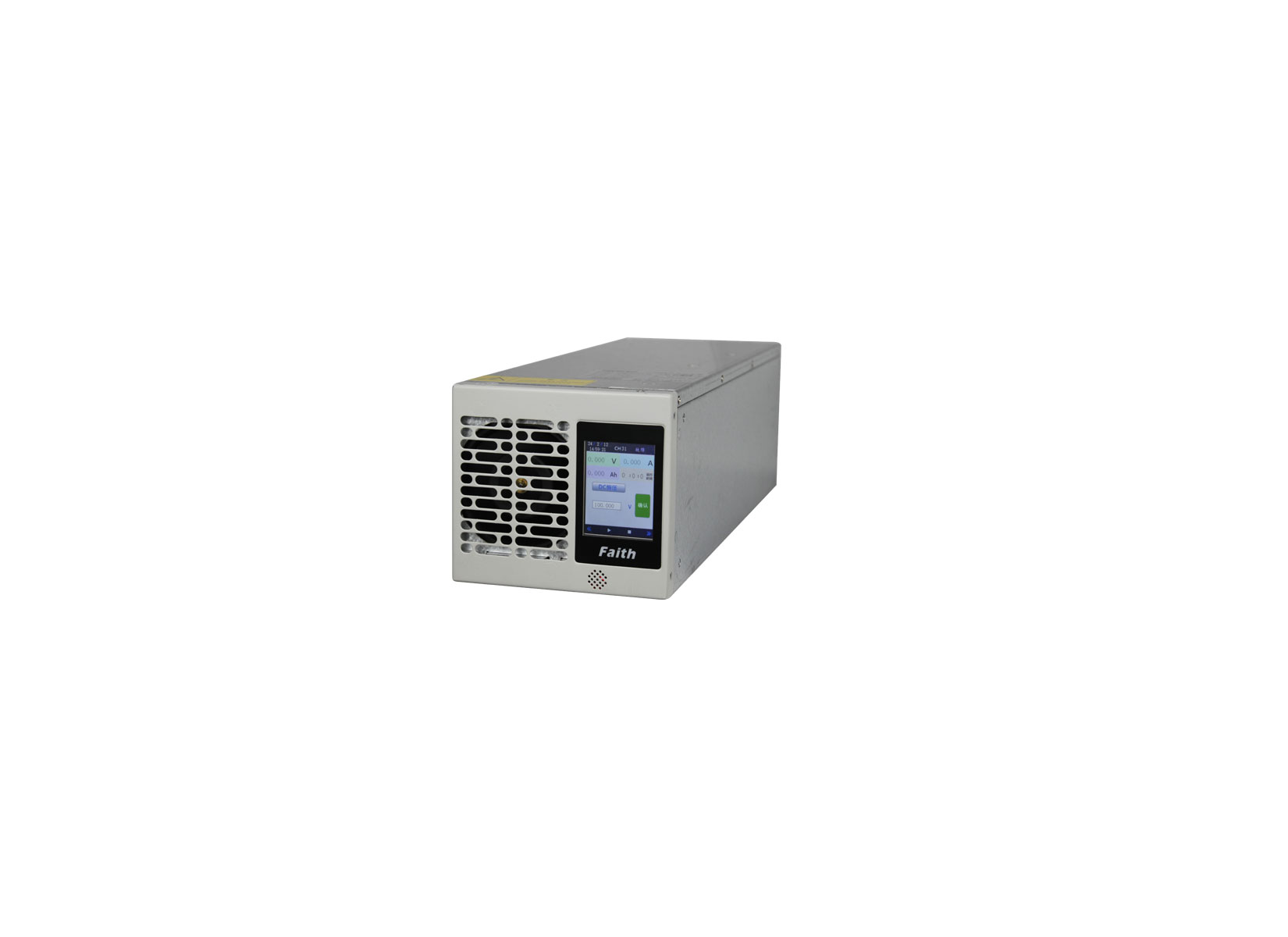

FTDM系列模块化双向测试电源,采用最新优化的模块化设计,配合先进的控制算法可实现多机并联,并机系统功率等级覆盖6kW~1MW。具备LCD本地监控与BMS系统远程调度功能,优良的负载适应性及电网适应性。独立风道设计使其有效应对各种复杂应用环境,系统运行更安全可靠、经济及环境适应性更强。实现智能正反向运行,无缝切换,可满足能量双向变换的应用场景。同时该产品自带离并网切换功能,切换时间不超过10ms。
FTDM系列广泛适用于新能源汽车电机,电控测试、动力电池组充放电测试、电力电子测试等领域。
| 特点
| 应用领域
充电桩测试及老化
储能变流器(PCS)、微网设备生产、开发
电机系统、电控系统测试
动力电池、储能设备测试
| 离并网自动切换
FTDM系列集成了离、并网切换电路,可以实现离并网自动切换功能。

| 直流电源和回馈式负载无缝切换
实现源和载电流模式转换,从而在输出和吸收电流之间进行快速连续的无缝切换,有效避免电压或电流过冲,广泛适用于电池、电池封装以及电池保护板等储能设备测试。

| 采用交错并联技术
FTDM系列采用了交错并联技术,可以提高输入输出端的电流和电压的变化频率,减小了电流和电压纹波。

| 多机并联功能
FTDM系列采用先进控制算法实现多机并联,并机系统功率等级可覆盖1MW,大大扩展了电源的应用输出范围。并机功能除了使电源之间自动均载,保持输出值的一致,还保证了输出斜率曲线或者波形的一致。处于并联状态的主机,电源屏幕显示的是总电压、电流和功率值。每路从机自主均流,自动求和。

| 订购信息
型号 | 输出电压范围 | 电流 | 功率 | 备注 |
FTDM006-100-100 | 2.5~100Vdc | ±100A | 6kW | 隔离双向/高度3U |
FTDM012-100-200 | ±200A | 12kW |
FTDM018-100-300 | ±300A | 18kW |
FTDM006-450-60 | 10~450Vdc | ±60A | 6kW |
FTDM012-450-120 | ±120A | 12kW |
FTDM018-450-180 | ±180A | 18kW |
FTDM015-950-50 | 50~950Vdc | ±50A | 15kW | 隔离双向/高度2U |
FTDM030-950-100 | 50~950Vdc | ±100A | 30kW | 非隔离双向(储能变流器)/高度3U |
FTDM060-1000-88 | 680~1000Vdc | ±88A | 60kW |
规格表-1 |
型号 | FTDM006-100-100 | FTDM006-450-60 | FTDM018-100-300 | FTDM018-450-180 | FTDM015-950-50 |
交流侧参数 |
电压制式 | 单相三线制 | 单相三线制 | 三相五线制 | 三相五线制 | 三相五线制 |
额定电压 | 220Vac±15% | 220Vac±15% | 380Vac±15% | 380Vac±15% | 380Vac±15% |
额定频率及范围 | 45~65Hz(自适应50/60Hz电网) |
功率因数 | 0.99 |
谐波含量THDi | ≤5% | ≤3% |
直流侧参数 |
电压范围 | 2.5Vdc-100Vdc | 10Vdc-450Vdc | 2.5Vdc-100Vdc | 10Vdc-450Vdc | 50~950Vdc |
电流范围 | ±100A | ±60A | ±300A | ±180A | ±50A |
电压精度 | 0.1%F.S. |
电流精度 | 0.1%F.S. |
基本特性 |
交直流启动功能 | 具备 |
正反向切换时间 | ≤10ms |
峰值效率 | 92% | 93.50% |
通讯接口 | CAN,RS485,以太网 |
外形尺寸(W*H*D) | 143*128.5*420mm | 436*129*420mm | 436*86*420mm |
重量(kg) | 8kg | 25kg | 16kg |
环境条件 |
工作温度范围 | -20℃~+45℃ |
存储温度 | -40℃~+70°C |
工作湿度范围 | 30%~90%rh(无凝露) |
存储湿度 | 20%~95%rh(无凝露) |
冷却方式 | 强制风冷 |
海拔高度 | 3000m |
防护等级 | IP20 |
噪音 | ≤70dB |
安全特性 |
安全规格标准 | 参考18487.1 |
耐压:输入&输出-PE | 3535Vdc |
耐压:输入&输出-CAN | 2828Vdc |
浪涌:输入&输出-PE | 6kV |
EMC特性 | 参考33008.1 |
辐射 | CLASS A |
ESD | 严酷等级3 |
EFT | 严酷等级3 |
射频抗扰度 | 严酷等级3 |
规格表-2 |
型号 | FTDM012-100-200 | FTDM012-450-120 |
交流侧参数 |
电压制式 | 三相五线制 | 三相五线制 |
额定电压 | 380Vac±15% | 380Vac±15% |
额定频率及范围 | 45~65Hz(自适应50/60Hz电网) |
功率因数 | 0.99 |
谐波含量THDi | ≤5% |
直流侧参数 |
电压范围 | 2.5Vdc-100Vdc | 10Vdc-450Vdc |
电流范围 | ±200A | ±120A |
电压精度 | 0.1%F.S. |
电流精度 | 0.1%F.S. |
基本特性 |
交直流启动功能 | 具备 |
正反向切换时间 | ≤10ms |
峰值效率 | 92% |
通讯接口 | CAN,RS485,以太网 |
外形尺寸(W*H*D) | 490*131*611mm |
重量(kg) | 21kg |
环境条件 |
工作温度范围 | -20℃~+45℃ |
存储温度 | -40℃~+70°C |
工作湿度范围 | 30%~90%rh(无凝露) |
存储湿度 | 20%~95%rh(无凝露) |
冷却方式 | 强制风冷 |
海拔高度 | 3000m |
防护等级 | IP20 |
噪音 | ≤70dB |
安全特性 |
安全规格标准 | 参考18487.1 |
耐压:输入&输出-PE | 3535Vdc |
耐压:输入&输出-CAN | 2828Vdc |
浪涌:输入&输出-PE | 6kV |
EMC特性 | 参考33008.1 |
辐射 | CLASS A |
ESD | 严酷等级3 |
EFT | 严酷等级3 |
射频抗扰度 | 严酷等级3 |
规格表-3 |
型号 | FTDM030-950-100 | FTDM060-1000-88 |
交流侧参数 |
电压制式 | 三相五线制 |
额定电压 | 380Vac±15% |
额定频率及范围 | 50/60Hz |
功率因数 | 0.99 |
电流范围 | ±45A | ±92A |
谐波含量THDi | ≤3% |
直流侧参数 |
电压范围 | 50Vdc-950Vdc | 680Vdc-1000Vdc |
电流范围 | ±100A | ±88A |
电压精度 | 0.1%+0.1F.S. |
电流精度 | 0.1%+0.1F.S. |
基本特性 |
交直流启动功能 | 具备 |
正反向切换时间 | ≤10ms |
峰值效率 | 95% | 97% |
通讯接口 | CAN,RS485,以太网 |
外形尺寸(W*H*D) | 443*129*470mm |
重量(kg) | 25kg |
环境条件 |
工作温度范围 | -20℃~+45℃ |
存储温度 | -40℃~+70°C |
工作湿度范围 | 30%~90%rh(无凝露) |
存储湿度 | 20%~95%rh(无凝露) |
冷却方式 | 强制风冷 |
海拔高度 | 3000m |
防护等级 | IP20 |
噪音 | ≤70dB |
安全特性 |
安全规格标准 | 参考18487.1 |
耐压:输入&输出-PE | 3535Vdc |
耐压:输入&输出-CAN | 2828Vdc |
浪涌:输入&输出-PE | 6kV |
EMC特性 | 参考33008.1 |
辐射 | CLASS A |
ESD | 严酷等级3 |
EFT | 严酷等级3 |
射频抗扰度 | 严酷等级3 |
MTBF | 100000hrs |
型号 | 输出电压范围 | 电流 | 功率 | 备注 |
FTDM006-100-100 | 2.5~100Vdc | ±100A | 6kW | 隔离双向/高度3U |
FTDM012-100-200 | ±200A | 12kW |
FTDM018-100-300 | ±300A | 18kW |
FTDM006-450-60 | 10~450Vdc | ±60A | 6kW |
FTDM012-450-120 | ±120A | 12kW |
FTDM018-450-180 | ±180A | 18kW |
FTDM015-950-50 | 50~950Vdc | ±50A | 15kW | 隔离双向/高度2U |
FTDM030-950-100 | 50~950Vdc | ±100A | 30kW | 非隔离双向(储能变流器)/高度3U |
FTDM060-1000-88 | 680~1000Vdc | ±88A | 60kW |
