| 简述

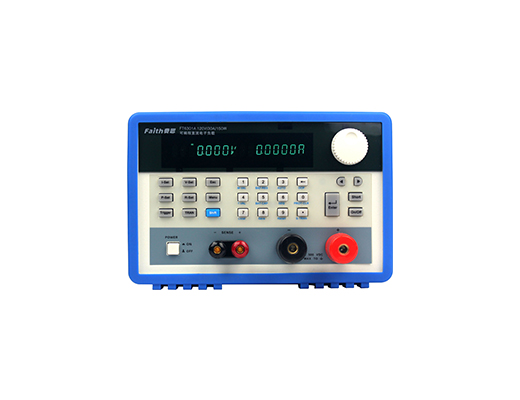

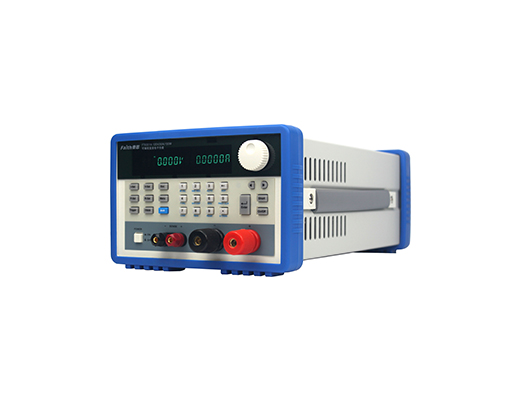

FT6300系列电子负载具备多种型号，功率从150W～1800W，电流最大到240A。其主要应用于各种充电器/适配器、开关电源、LED驱动、动力电池、通信电源、保险丝、太阳能电池及其组件等产品的测试。

FT6300系列提供了CC、CV、CR和CP等基本功能；具备动态与序列测试功能以模拟各种负载变化；智能化的自动测试功能可极大提高产线测试效率。

FT6300系列配备RS232接口，支持标准的SCPI命令，通过SCPI命令可以实现面板操作的所有功能，为智能化测试平台的组建和用户的二次开发提供方便。

| 特点

• 电压等级：120V、500V；

• 功率范围：150W/300W/600W/900W/1350W/1800W；

• 带载电流范围最大可达240A，安全、稳定、可靠、耐用；

• 动态测试频率可达20kHz，可设置斜率（适用于FT6309A-FT6319A）；

• 恒电压、恒电流、恒电阻和恒功率四种测试模式；

• 快速调用，一键调用测试功能；

• 序列测试，可模拟实际负载复杂的变化；

• 智能化自动测试功能，自动完成品质判定；

• 电池内阻及电池容量测试；

• 支持远端采样，补偿电压降；

• OCP测试，自动寻找过流保护点；

• 采用智能风扇控制，降低噪音；

• 高清晰，高亮度显示屏（VFD）；

• 键盘配合旋钮设置，操作简易；

• 过电压/过电流/过功率/过温/极性反接等全方位保护功能；

• 丰富的SCPI命令，方便组建智能化测试平台和进行二次开发；

• 标配RS232接口，可通过计算机实现远程控制。

| 自动测试

FT6300系列具有灵活的自动测试功能。自动测试中，包含了CC、CV、CR及CP等多种测试模式，能将测试参数与相应的上、下限进行比较，最终以PASS或FAILED的形式显示测试结果。全自动的操作方式，能极大提高测试效率。

| 定态功能

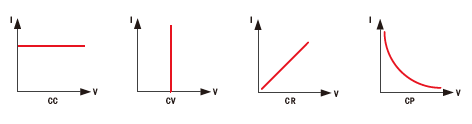

FT6300系列电子负载具有恒电流、恒电压、恒电阻与恒功率四种测试模式，可满足广泛的测试要求。恒电流和恒电阻模式可用于测试电压源在不同负载情况下，输出电压是否维持稳定输出。对于电池充电器和适配器而言，恒电压模式可改变充电器和适配器的输出电压以检验输出电流是否正确。

| 动态功能

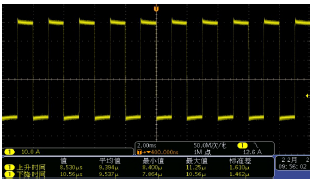

FT6300系列电子负载提供可编程的动态测试功能。动态测试功能包括连续、脉冲、翻转三种方式，支持带载斜率设定。动态模式用于模拟各种带载突变及异常情况，适用于测试电源的动态特性，电源的稳定性，电池的保护点及保护时间，各种脉冲等突发带载模拟。

| 电池测试功能

为方便电池测试，FT6300系列提供了电池测试功能。电池测试包括：电池内阻测试与电池容量测试。电池容量测试采用恒电流CC模式实现，测试时只需设置电池保护电压与放电电流即可。负载自动记录电压、电流、时间、AH数，低于保护电压，负载自动停止测试。配合软件可以完成更多参数的测试与分析。

| SCPI与远程控制

FT6300系列支持标准的SCPI命令，通过SCPI命令可以实现面板操作的所有功能。这为智能化测试平台的组建和用户的二次开发提供方便。FT6300系列通过RS232接口可轻松实现电子负载的远程控制。

| 电脑图形化操作软件

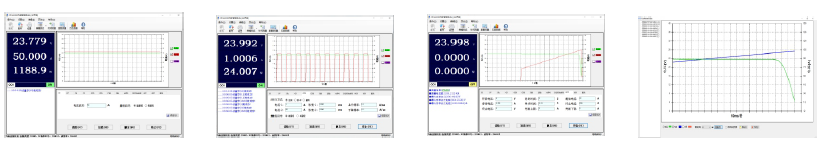

FT6300系列提供了一款具有虚拟仪器功能的上位机软件，可以实时读取测试数据、生成图像、导出报表、打印报告等，方便客户使用。

| 订购信息

* 选配测试线缆等可选件，相关规格、型号详见本手册《可选附件》章节
