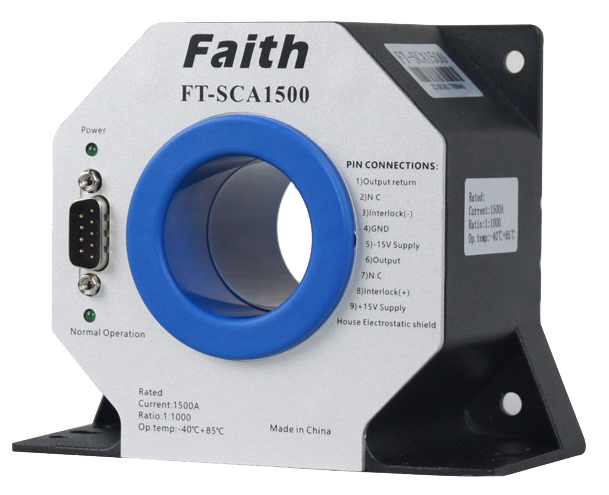

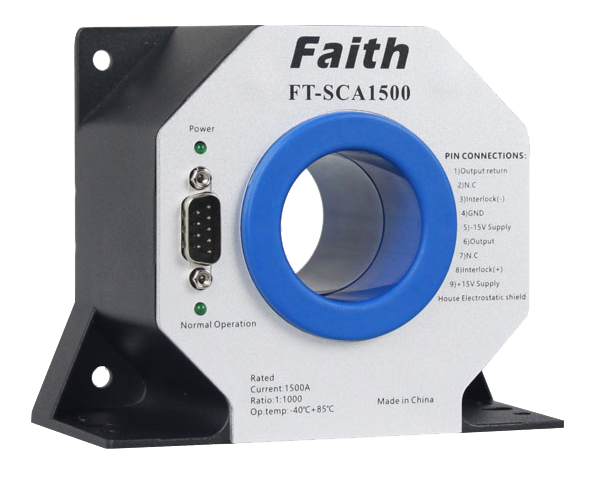

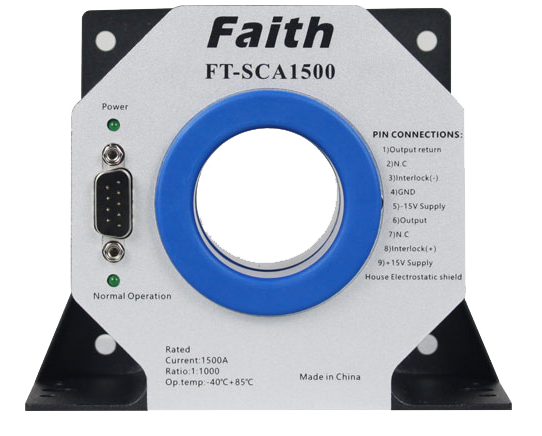

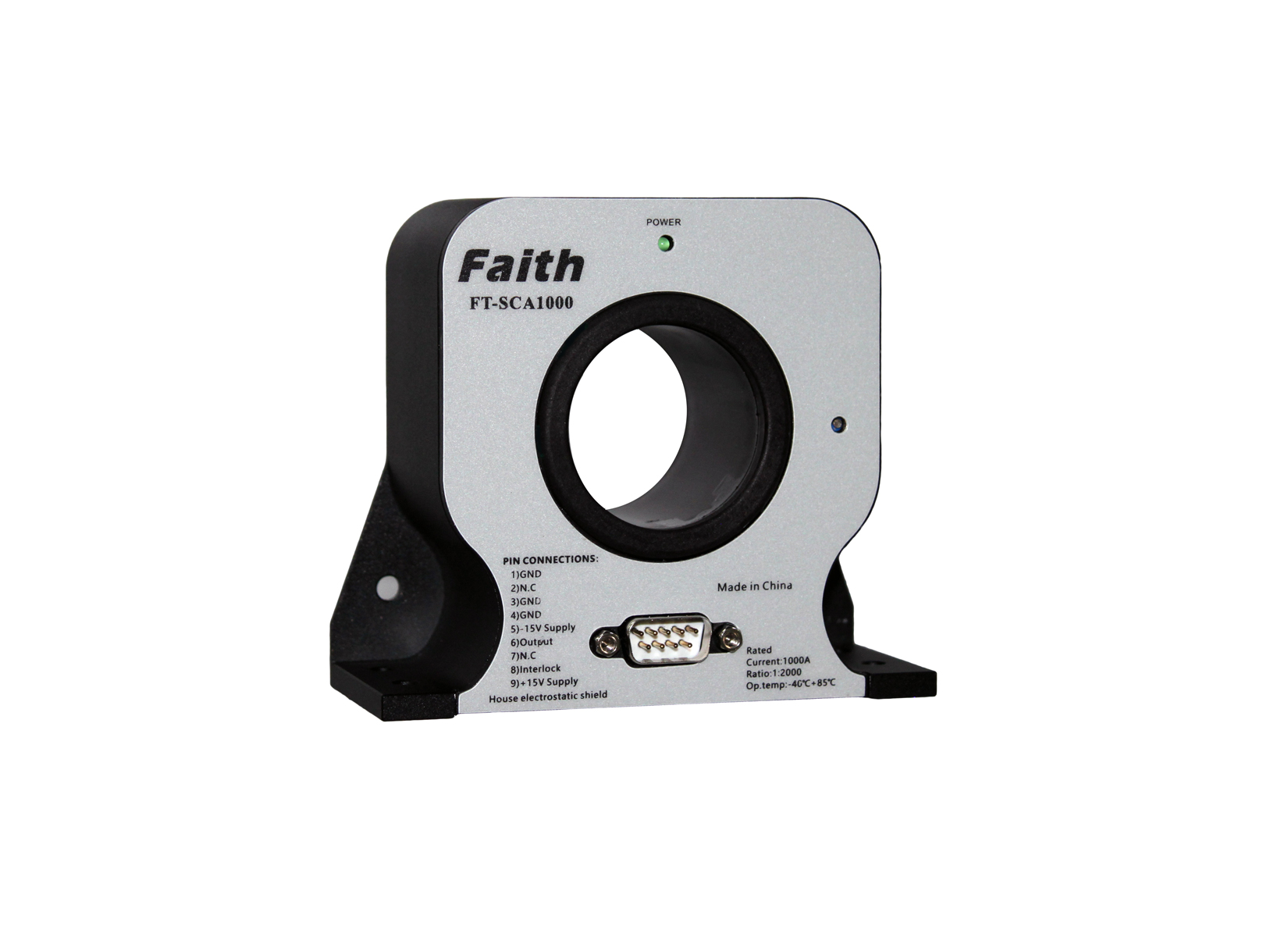

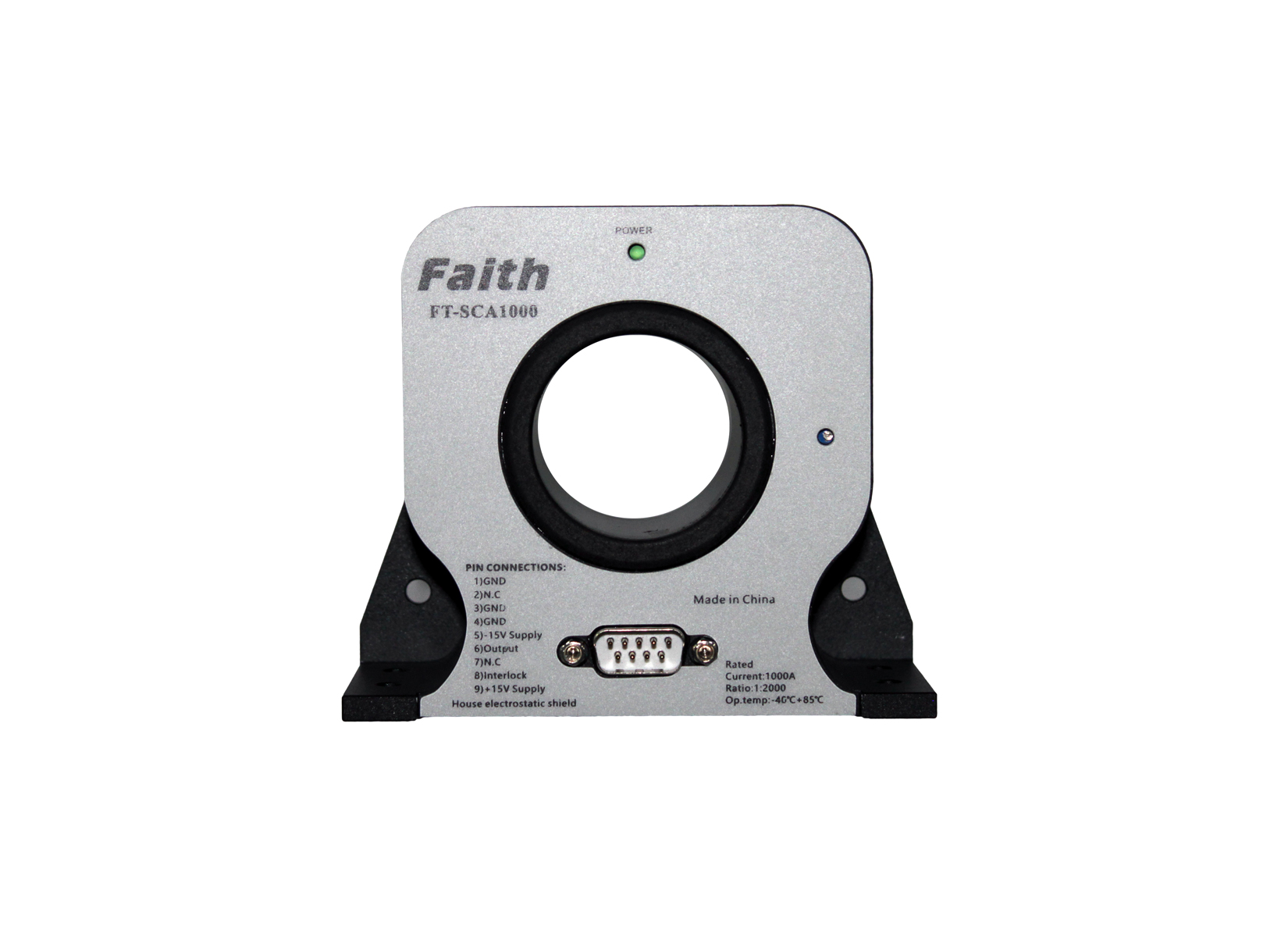

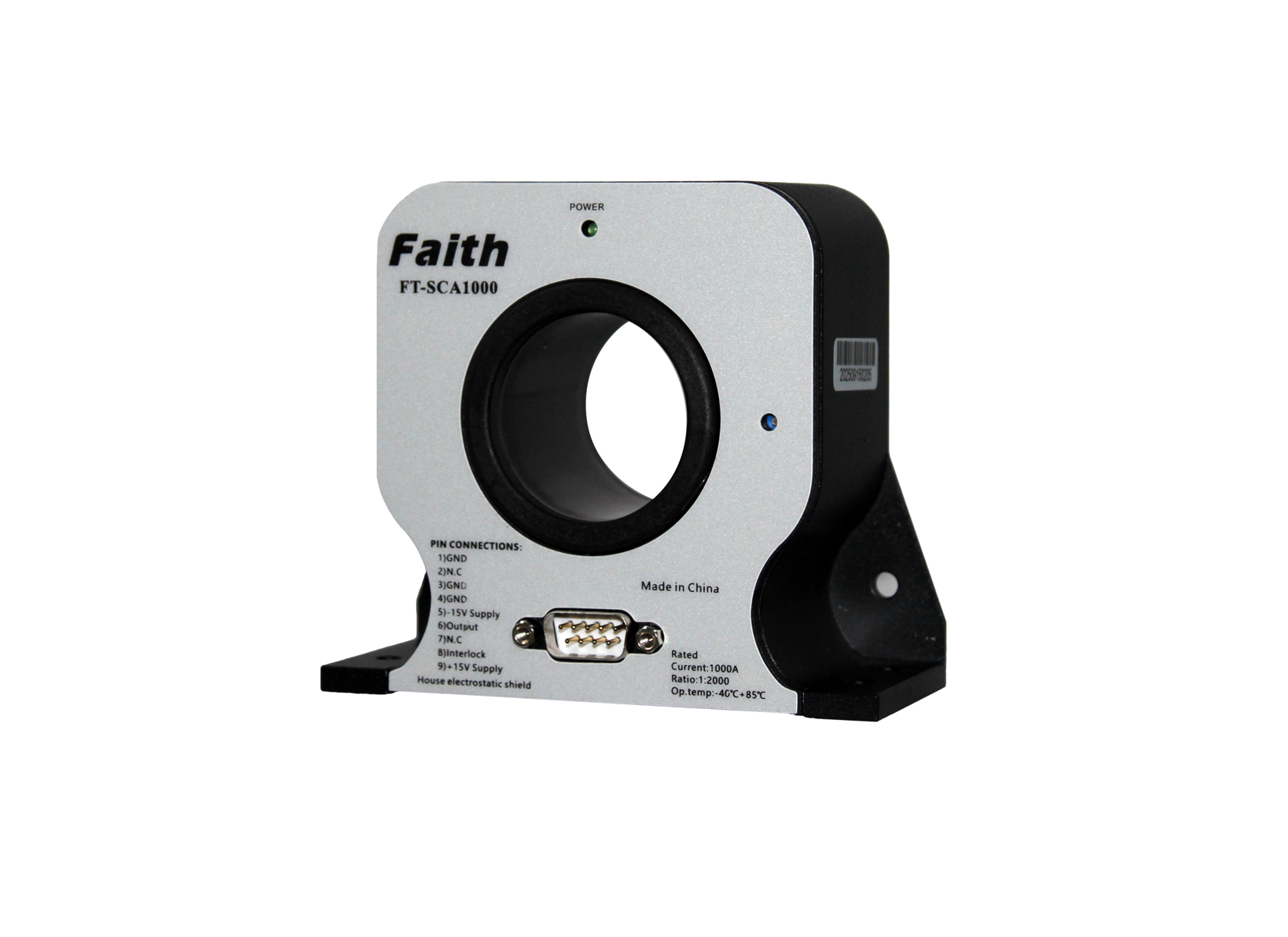

FT-SCA系列高精度磁通门电流传感器
FT-SCA高精度电流传感器是一种能在原边、副边完全隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流传感器。FT-SCA系列采用多点零磁通技术对激励磁通、直流磁通、交流磁通的零磁通闭环控制，并通过构建高频纹波感应通道实现了对高频纹波的检测，从而使传感器在全带宽范围内拥有比较高增益和测量精度。
FT-SCA系列主要应用于要求准确度高的计量检定和计量校准领域，以及要求高灵敏度、高稳定性和高可靠性的电能质量分析、功率分析仪、医疗、航空航天、轨道交通等领域。
| 简述
费思高精度电流传感器致力于高端高精度传感器的进口替代，在测量精度、温度特性、响应时间、稳定性、可靠性等方面提升电流传感器品质，推出高精度磁通门电流传感器系列，不仅交直流通用，更具有高精度，低零漂，低温漂，智能化等优势，全面替代进口电流传感器的同时，降低购置成本，满足批量购买扩大生产的需求。
FT-SCA高精度电流传感器是一种能在原边、副边完全隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流传感器。FT-SCA系列采用多点零磁通技术对激励磁通、直流磁通、交流磁通的零磁通闭环控制，并通过构建高频纹波感应通道实现了对高频纹波的检测，从而使传感器在全带宽范围内拥有比较高增益和测量精度。
FT-SCA系列主要应用于要求准确度高的计量检定和计量校准领域，以及要求高灵敏度、高稳定性和高可靠性的电能质量分析、功率分析仪、医疗、航空航天、轨道交通等领域。
| 费思高精度电流传感器测试项目
⊙工业医疗和电测设备领域
隔离状态下测量瞬时电流、电压值，可无触电方式测量电流，测量范围从0.1A到5000A。
⊙电动汽车领域
可用于小轿车、公交车及卡车的电源管理和电机驱动。
有助于节能和环保，通过对高能耗应用领域的电流控制，减小能量消耗。
⊙高速动车组领域
隔离状态下测量瞬时电流、电压值。选择无触点方式测量电流，测量范围从0.1A到5000A。安装高度灵活的模块化设计,满足铁路系统不同市场需求。达到高性能指标,精度从5-20ppm,短路响应为实时响应。宽温度范围,高绝缘耐压及电磁兼容性设计,满足不同国家铁路标准。
⊙能源装备领域
将先进的交流、直流感应技术和信号调节电路(有效值、真实值、阌值检测等)集于一身。输出开关信号、继电器形成信号、电气隔离式标准型号(如直流0-5V、直流0-10V或者4-20mA),可直接连接到可编程控制器或监测设备。运用先进的技术和工艺，在生产过程中多次调节、校准，使产品达到市场所需的性能和质量标准。
| 费思高精度磁通门电流传感器特点
1. 采用多点零磁通技术，高精度、零点偏移小、线性度高；
2. 电流范围：±100A/±200A/±300A/±600A/±1000A/±1500A/±2000A/±3000A/±5000A；
3. 高精度，电流精度10ppm；
4. 具备温度补偿技术，温度稳定性0.1ppm/K；
5. 交直流通用，可测量交流、直流、脉冲电流；
6. 原、副边隔离测量；
7. 无开机预热时间；
8. 宽频带测量，测量带宽最大500kHz；
9. 低响应时间，最小动态响应时间1us。
| 费思高精度磁通门电流传感器应用领域
1. 医疗设备：扫描仪、MRI
2. 电力：变流器、逆变器
3. 新能源：光伏、风能
4. 汽车：电动汽车
5. 舰船：电力驱动舰船
6. 计量：检定与校准
7. 工业控制：工业电机驱动 、机器人
8. 轨道交通：高速列车、地铁 、有轨无轨电车
9. 直流励磁系统测量
| 费思高精度磁通门电流传感器工作原理-多点零磁通技术
磁芯由激励达到磁平衡状态。当导线中流过测量电流，打破了磁平衡，磁通门将产生激励电流，信号放大后驱动补偿线圈，使得聚磁磁芯中的磁通与测量电流产生的磁通相互抵消，保持为“零”，即所谓“零磁通”状态。
| 订购信息
产品型号 | 额定输入 | 原边过载电流 | 变比 | 副边额定输出 | 带 宽 | 精度 | 线性度 | 工作电源 | 孔径 |
（A） | （A） | （A） | （kHz） | （ppm） | （ppm） | （V） | （mm） | ||
FT-SCA100 | ±100A | ±150A | 1000:1 | ±100mA | 200 | 10 | 5 | ±15Vdc | φ28 |
FT-SCA200 | ±200A | ±300A | 1500:1 | ±133.333mA | 200 | 10 | 5 | ±15Vdc | φ28 |
FT-SCA300 | ±300A | ±360A | 1500:1 | ±200mA | 200 | 10 | 5 | ±15Vdc | Φ28 |
FT-SCA600 | ±600A | ±720A | 2000:1 | ±300mA | 100 | 10 | 5 | ±15Vdc | Φ40 |
FT-SCA1000 | ±1000A | ±1200A | 2000:1 | ±500mA | 100 | 10 | 5 | ±15Vdc | Φ40 |
FT-SCA1500 | ±1500A | ±1600A | 2500:1 | ±600mA | 100 | 10 | 5 | ±24Vdc | Φ40 |
FT-SCA2000 | ±2000A | ±2400A | 2500:1 | ±800mA | 100 | 10 | 5 | ±24Vdc | Φ90 |
FT-SCA3000 | ±3000A | ±3300A | 3000:1 | ±1000mA | 100 | 10 | 5 | ±24Vdc | Φ90 |
FT-SCA5000 | ±5000A | ±6000A | 4000:1 | ±1250mA | 100 | 10 | 5 | ±24Vdc | φ121.5 |
| 选购信息
名称 | 型号或规格 | 说明 |
传感器供电盒 | FT-SC01 | 单通道±15V供电 |
传感器供电盒 | FT-SC04 | 四通道±15V供电 |
传感器供电盒 | FT-SC11 | 单通道±24V供电 |
传感器供电盒 | FT-SC14 | 四通道±24V供电 |
型号 | FT-SCA100 | FT-SCA200 | FT-SCA300 | FT-SCA600 | FT-SCA1000 |
电气性能 | |||||
原边额定直流电流（IPN_DC） | ±100A dc | ±200A dc | ±300A dc | ±600A dc | ±1000A dc |
原边额定交流电流*1（IPN） | 70.5A ac | 141A ac | 211.5A ac | 423A ac | 705A ac |
原边过载电流*2（IPM）(≤1min) | ±150A dc | ±300A dc | ±360A dc | ±720A dc | ±1200A dc |
工作电压（VC） | ±14V～±16V | ||||
功耗电流（IPWR） | ±50mA～±200mA | ±50mA～±250mA | ±50mA～±290mA | ±30mA～±390mA | ±60mA～±660mA |
电流变比（KN）（输入：输出） | 1000:1 | 1500:1 | 1500:1 | 2000:1 | 2000:1 |
额定输出电流（ISN） | ±100mA | ±133.333mA | ±200mA | ±300mA | ±500mA |
测量电阻（RM） | 0Ω～30Ω，标称20Ω | 0Ω～20Ω，标称15Ω | 0Ω～20Ω，标称15Ω | 0Ω～10Ω，标称7Ω | 0Ω～8Ω，标称6Ω |
精度测量 | |||||
准确度*3（XG） | 10ppm | ||||
线性度（εL） | 5ppm | ||||
温度稳定性（TC） | 0.2ppm/K | ||||
时间稳定性（TT） | 0.5ppm/month | ||||
供电抗干扰（TV） | 1ppm/V | ||||
零点失调电流（IO） | |||||
纹波电流（IN） | 1ppm(DC-10Hz) | ||||
动态响应时间（tr） | 1us(di/dt=100A/μs,上升至90%IPN) | ||||
电流变化率（di/dt）(最小值) | 100A/us | ||||
频带宽度（-3dB） | DC-200kHz | DC-200kHz | DC-200kHz | DC-100kHz | DC-100kHz |
零点失调电流（IOT） | ±2uA | ±3uA | ±5uA | ±5uA | ±5uA |
安全特性 | |||||
隔离电压 / 原边与副边之间（VD） | 2.5kV（50Hz,1min） | ||||
瞬态隔离耐压 / 原边与副边之间（VW） | 5kV（50us） | ||||
一般特性 | |||||
工作温度范围（TA） | -40℃～85℃ | ||||
存储温度范围（TS） | -45℃～85℃ | ||||
相对湿度 | 20%～80%RH | ||||
穿线孔径（mm） | φ28 | φ28 | φ28 | Φ40 | Φ40 |
质量 | 400g±40g | 400g±40g | 400g±40g | 1000g±200g | 1000g±200g |
型号 | FT-SCA1500 | FT-SCA2000 | FT-SCA3000 | FT-SCA5000 |
电气性能 | ||||
原边额定直流电流（IPN_DC） | ±1500A dc | ±2000A dc | ±3000A dc | ±5000A dc |
原边额定交流电流*1（IPN） | 1057A ac | 1410A ac | 2115A ac | 3525A ac |
原边过载电流*2（IPM）(≤1min) | ±1600A dc | ±2400A dc | ±3300A dc | ±6000A dc |
工作电压（VC） | ±22V～±26V | |||
功耗电流（IPWR） | ±60mA～±700mA | ±60mA～±1020mA | ±60mA～±1160mA | ±60mA～±1560mA |
电流变比（KN）（输入：输出） | 2500:1 | 25000:1 | 3000:1 | 4000:1 |
额定输出电流（ISN） | ±600mA | ±800mA | ±1000mA | ±1250mA |
测量电阻（RM） | 0Ω～5Ω，标称3Ω | 0Ω～3Ω，标称2Ω | 0Ω～3Ω，标称2Ω | 0Ω～2Ω，标称1Ω |
精度测量 | ||||
准确度*3（XG） | 10ppm | |||
线性度（εL） | 5ppm | |||
温度稳定性（TC） | 0.2ppm/K | |||
时间稳定性（TT） | 0.5ppm/month | |||
供电抗干扰（TV） | 1ppm/V | |||
零点失调电流（IO） | ||||
纹波电流（IN） | 1ppm(DC-10Hz) | |||
动态响应时间（tr） | 1us(di/dt=100A/μs,上升至90%IPN) | |||
电流变化率（di/dt）(最小值) | 100A/us | |||
频带宽度（-3dB） | DC-100kHz | |||
零点失调电流（IOT） | ±4μA | ±5μA | ±5μA | ±4μA |
安全特性 | ||||
隔离电压 / 原边与副边之间（VD） | 2.5kV（50Hz,1min） | 5kV（50Hz,1min） | ||
瞬态隔离耐压 / 原边与副边之间（VW） | 5kV（50us） | 8kV（50us） | ||
一般特性 | ||||
工作温度范围（TA） | -40℃～85℃ | |||
存储温度范围（TS） | -40℃～85℃ | |||
相对湿度 | 20%～80%RH | |||
穿线孔径（mm） | Φ40 | Φ90 | Φ90 | Φ121.5 |
质量 | 700g±100g | 4000g±1000g | 5000g±1000g | 12000g±1500g |
产品型号 | 额定输入 | 原边过载电流 | 变比 | 副边额定输出 | 带 宽 | 精度 | 线性度 | 工作电源 | 孔径 |
（A） | （A） | （A） | （kHz） | （ppm） | （ppm） | （V） | （mm） | ||
FT-SCA100 | ±100A | ±150A | 1000:1 | ±100mA | 200 | 10 | 5 | ±15Vdc | φ28 |
FT-SCA200 | ±200A | ±300A | 1500:1 | ±133.333mA | 200 | 10 | 5 | ±15Vdc | φ28 |
FT-SCA300 | ±300A | ±360A | 1500:1 | ±200mA | 200 | 10 | 5 | ±15Vdc | Φ28 |
FT-SCA600 | ±600A | ±720A | 2000:1 | ±300mA | 100 | 10 | 5 | ±15Vdc | Φ40 |
FT-SCA1000 | ±1000A | ±1200A | 2000:1 | ±500mA | 100 | 10 | 5 | ±15Vdc | Φ40 |
FT-SCA1500 | ±1500A | ±1600A | 2500:1 | ±600mA | 100 | 10 | 5 | ±24Vdc | Φ40 |
FT-SCA2000 | ±2000A | ±2400A | 2500:1 | ±800mA | 100 | 10 | 5 | ±24Vdc | Φ90 |
FT-SCA3000 | ±3000A | ±3300A | 3000:1 | ±1000mA | 100 | 10 | 5 | ±24Vdc | Φ90 |
FT-SCA5000 | ±5000A | ±6000A | 4000:1 | ±1250mA | 100 | 10 | 5 | ±24Vdc | φ121.5 |
名称 | 型号或规格 | 说明 |
传感器供电盒 | FT-SC01 | 单通道±15V供电 |
传感器供电盒 | FT-SC04 | 四通道±15V供电 |
传感器供电盒 | FT-SC11 | 单通道±24V供电 |
传感器供电盒 | FT-SC14 | 四通道±24V供电 |
医疗设备：扫描仪、MRI；
电力：变流器、逆变器；
新能源：光伏、风能 ；
汽车：电动汽车；
舰船：电力驱动舰船 ；
计量：检定与校准 ；
工业控制 :工业电机驱动 、机器人；
轨道交通：高速列车、地铁 、有轨无轨电车 ；
直流励磁系统测量。
