常见问答(FAQ)
Q1:FT68200 A、E、H 三个子系列有什么区别?做电源测试选哪个系列?

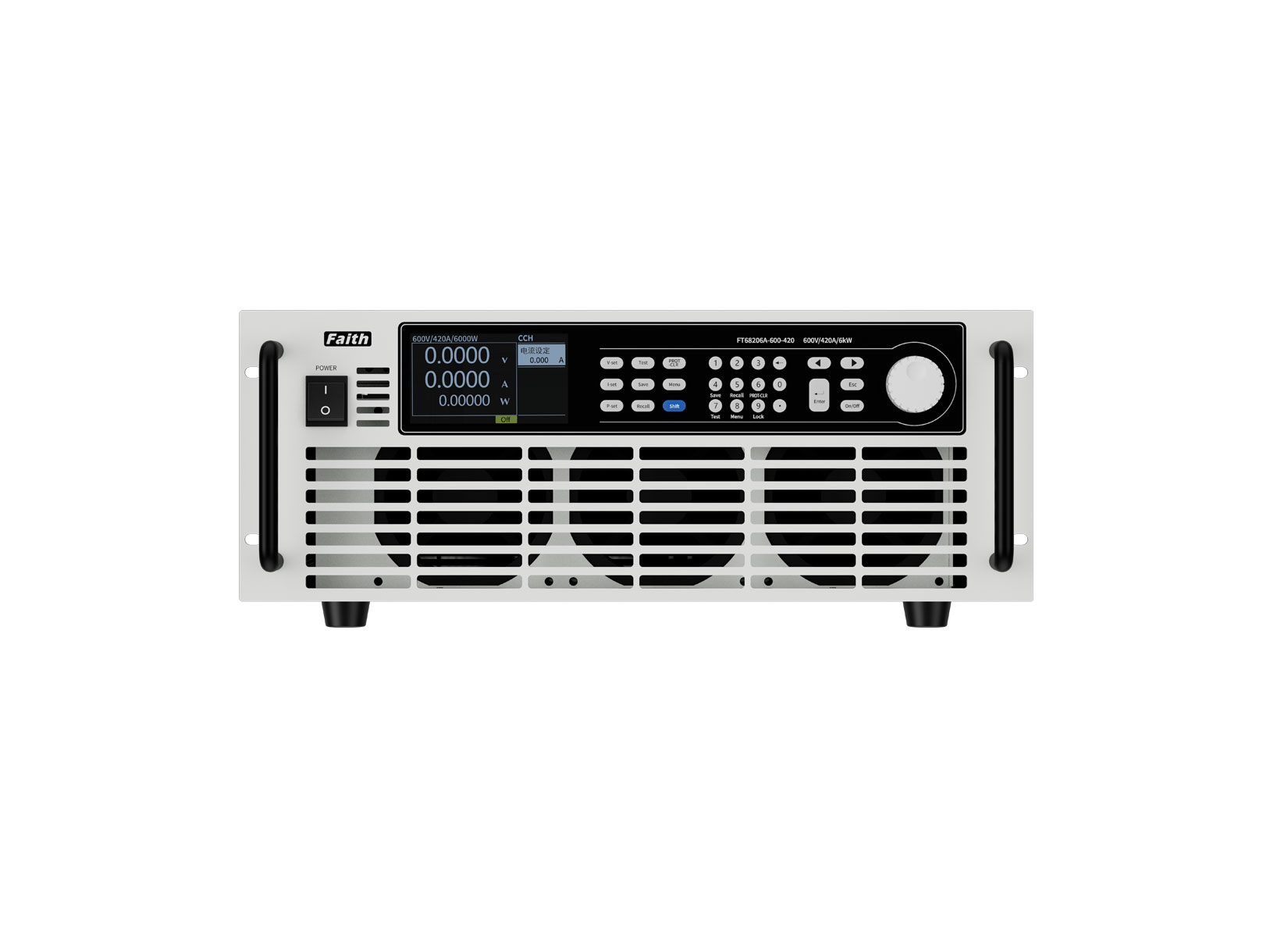

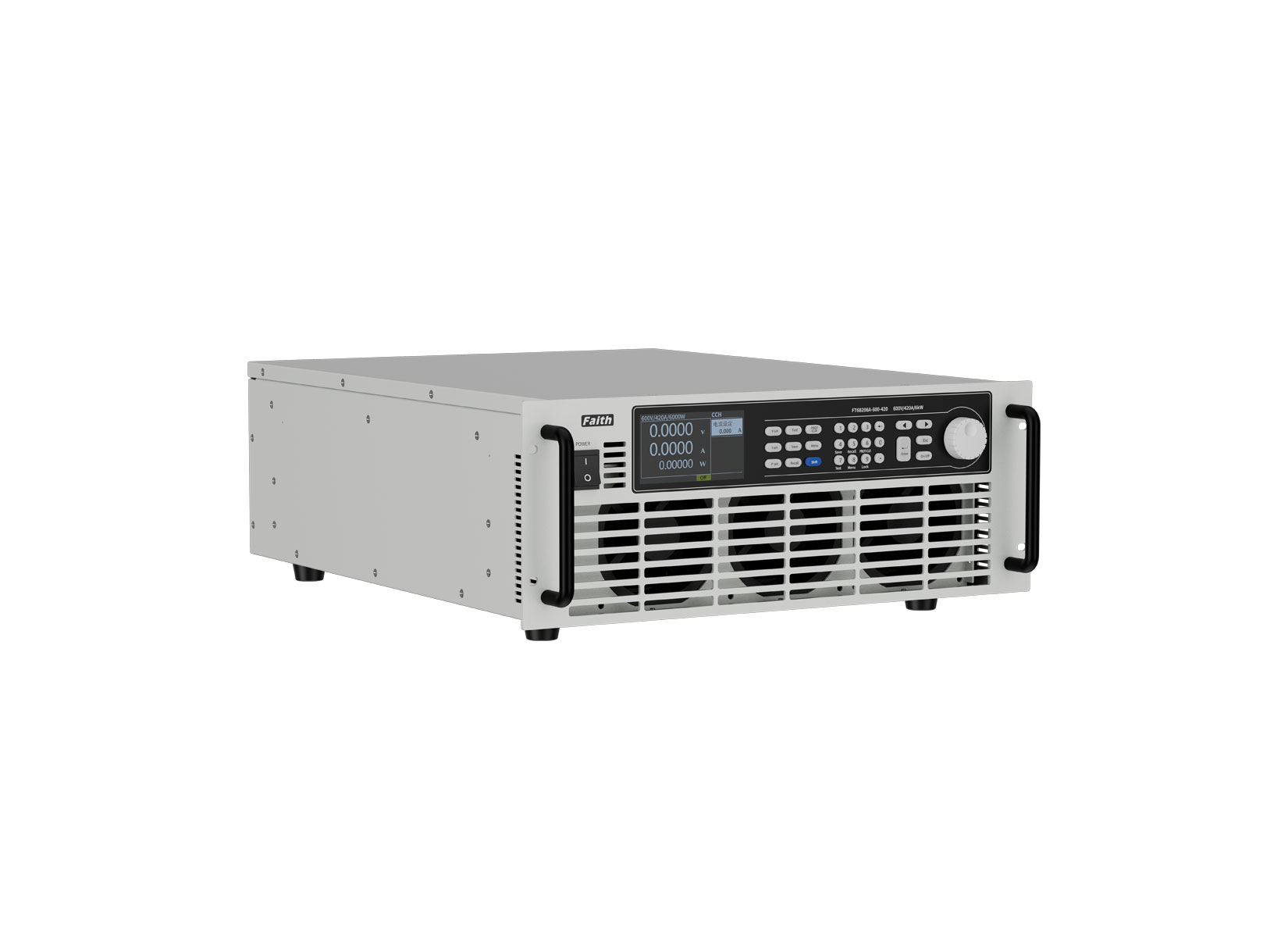

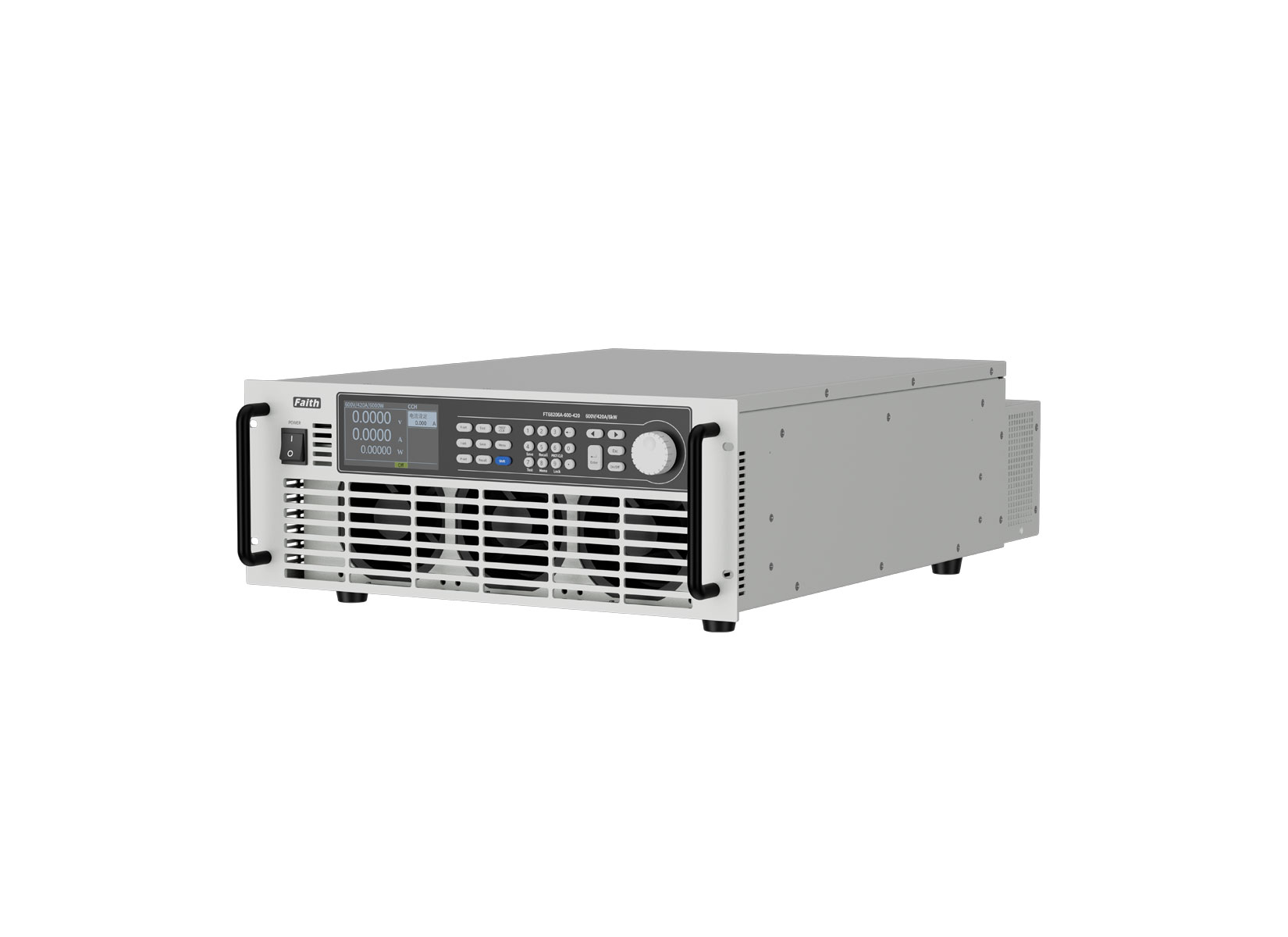

FT68200 系列分为 A、E、H 三个子系列,电压等级(150V / 600V / 1200V / 1600V)和功率范围(4kW~72kW)完全一致,主要区别在于功能配置和动态性能:
A 系列(全功能型):支持恒流、恒压、恒阻、恒功率、动态电流(CCDH/CCDL)、动态电阻(CRD)、动态功率(CPD)、序列(SEQ)、自动测试(Auto)、过流保护(OCP)、过功率保护(OPP)、电池放电、负载效应(LOEF)、电池内阻(DCIR)、LED 模拟、动态扫频(SWEEP)、MPPT,以及 CV+CC / CR+CC / CP+CC / CC+CV / CR+CV 等全部复合模式。
E 系列(基础型):支持恒流、恒压、恒阻、恒功率、动态电流、序列、自动测试、OCP、OPP、电池放电、负载效应、电池内阻、动态扫频等功能;不支持 CRD / CPD、LED 模拟、MPPT 及各类复合模式,性价比更高。
H 系列(高速型):功能配置与 A 系列相当,核心差异在于电流斜率更高,单机最高电流斜率为 96A/μs,适用于对动态响应速度要求高的测试场景。
三个系列均支持并机(主/从级联),远程数据传输率均为 1kHz/s,通讯均为 RS232 / RS485 / LAN / USB(GPIB、CAN 选配),协议均为 SCPI 与 ModBus。
选型建议:一般研发和生产测试选 E 系列即可;需要 LED 模拟、MPPT、复合模式等高级功能选 A 系列;对动态响应速度要求高(如瞬态响应测试、高速数字电路电源完整性测试)选 H 系列。
Q2:测 48V/200A 的动力电池放电,低电压下能拉满电流吗?测量精度怎么样?
可以拉满。FT68200 150V 机型的满电流最低操作电压为 1.5V(例如 FT68212A-150-1200 为 1.5V/1200A、FT68224A-150-2400 为 1.5V/2400A),48V 远高于此值,可完全输出额定电流。
以 FT68212A-150-1200(12kW / 150V / 1200A)为例,48V 下最大电流约 250A,可满足 200A 需求并留有裕量;若需更大裕量可选 FT68224A-150-2400(24kW / 150V / 2400A)。FT68200 150V 机型电流密度为 100A/kW,即每 1kW 功率对应 100A 电流,可据此快速估算所需规格。
测量精度方面:电流测量精度为 0.05% + 0.05%F.S.,电压测量精度为 0.025% + 0.025%F.S.,功率测量精度为 0.2% + 0.2%F.S.。分辨率方面,150V 机型电流分辨率 4mA(低档)至 40mA(高档),电压分辨率 0.5mV(低档)至 2.5mV(高档),可满足精密测试需求。
Q3:FT68200 能测车载充电机(OBC)吗?能不能模拟电池充电特性?
可以,但要用对子系列。A 系列和 H 系列支持 CV+CC 复合模式(恒压优先,达到电流限制后自动转恒流),可模拟电池充电特性,用于 OBC、车载 DC-DC、充电桩模块等产品的测试;此外还支持 CR+CC、CP+CC、CC+CV、CR+CV 等复合模式。E 系列不含复合模式,如需模拟电池充电特性需选 A 系列或 H 系列。
全系列均支持 CC / CV / CR / CP 四种基本工作模式,应用覆盖动力电池、铅酸电池、燃料电池的放电测试,BMS 与电池保护装置测试,直流充电桩、充电模块、车载充电机及 A/D 电源转换器测试,大功率开关电源、UPS 电源、服务器电源测试,以及太阳能电池阵列、工业电机的虚拟负载测试。
Q4:测试时万一接反了或者过载了,设备和被测件会烧坏吗?有哪些保护?
不会烧坏。FT68200 系列具备全面的保护功能:
过电压保护:输入电压超过设定限值时触发保护
过电流保护:负载电流超过设定限值时触发保护
过温度保护:内部温度超过保护阈值时触发保护
限电流 / 限功率:可设定电流和功率上限,防止超出被测件承受范围
反接告警:输入正负极接反时发出告警,不损坏设备
断电记忆:断电前设定参数可保存,上电后自动恢复
此外,功率模块采用快速熔断保护设计,有效保证整机的持续工作能力;环控制单元带宽高,具有较强的防振荡能力,能适应各类电源的测试需求。整机具备硬件限制、限制设定、模拟短路、定时带载、VON/VOFF 等功能,可配合保护机制构成完整的测试安全链。
Q5:FT68200 和 FT6800 都是大功率负载,具体差在哪?该怎么选?
FT68200 和 FT6800 都是费思的大功率直流电子负载系列,核心差异如下:
功率范围:FT6800 系列单机功率 2.6kW~52kW,主从级联可扩展至 300kW;FT68200 系列单机功率 4kW~72kW,主从并机可扩展至 720kW,功率上限更高
功率密度:FT68200 系列功率密度为 6kW / 3U,是传统负载的两倍,相同功率下体积更小
电压等级:FT6800 系列有 40V / 120V / 500V / 800V / 1000V / 1200V 六个等级,覆盖低电压段;FT68200 系列有 150V / 600V / 1200V / 1600V 四个等级,向高压段延伸
瞬时过载:FT68200 系列瞬间过功率带载可达额定功率 2 倍,可降低测试成本;FT6800 系列不支持
动态性能:FT68200 H 系列单机最高电流斜率 96A/μs,编程速度 50kHz、采样速度 500kHz、支持 30kHz 动态扫描;FT6800 系列动态频率为 20kHz
功能分级:FT68200 分 A / E / H 三个子系列,功能分级更细致;FT6800 功能配置相对统一
选型建议:中小功率段、预算敏感选 FT6800;需要高功率密度、高速动态、瞬时过载或 1600V 高压选 FT68200。
Q6:FT68200 支持 LabVIEW 控制吗?能并机到多大功率?机柜散热怎么解决?

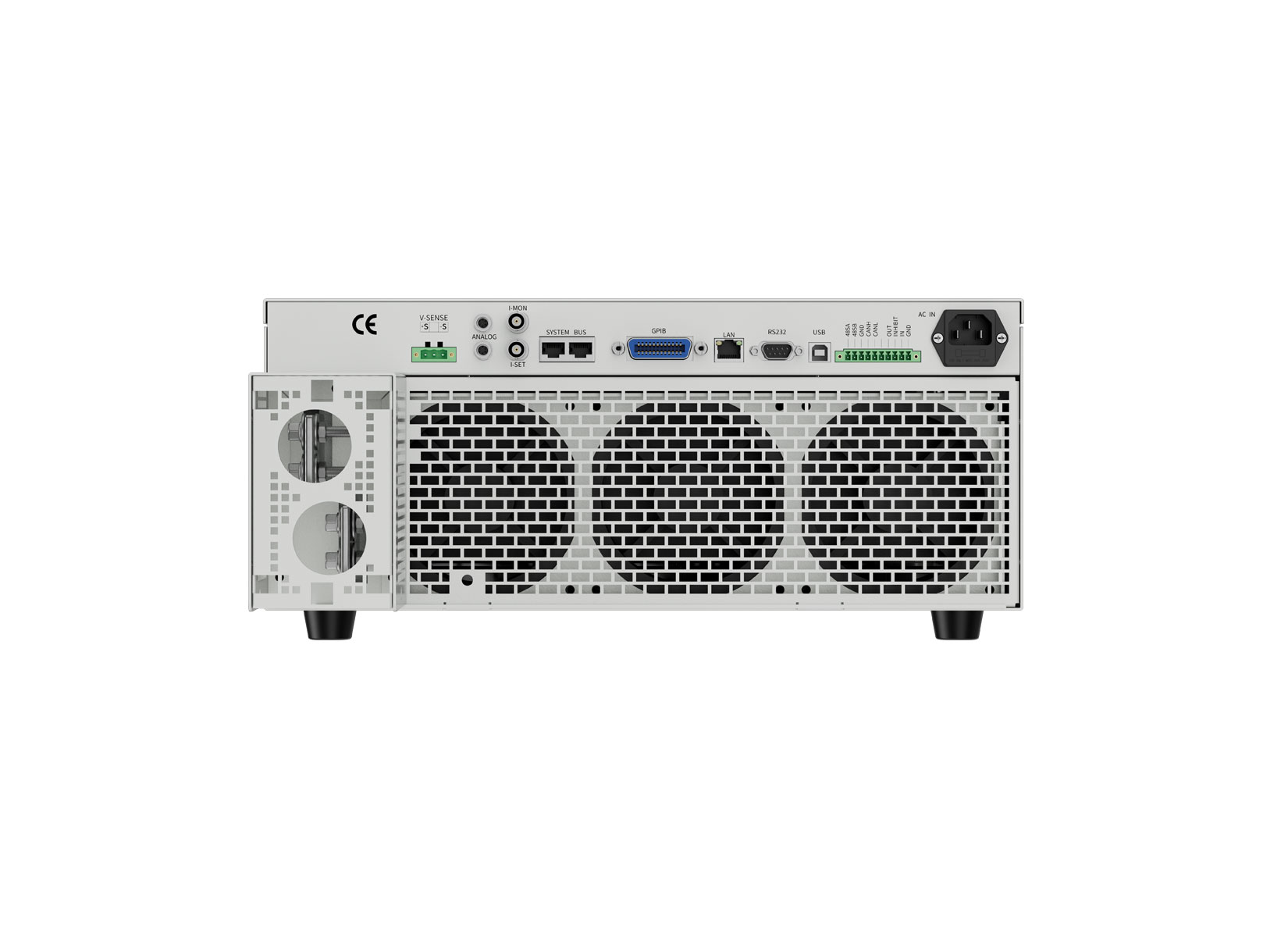

支持第三方软件编程控制。FT68200 标配 RS232、RS485、LAN、USB 四种通讯接口,GPIB 与 CAN 为选配,同时支持 SCPI 和 ModBus 两种通讯协议,可通过 LabVIEW 或其他上位机软件按 SCPI 指令编程控制。通讯性能方面,编程速度 50kHz、采样速度 500kHz、远程数据传输率可达 1kHz。
并机方面,支持主从级联方式,可扩展至 1.4MW。级联时每个负载自主均流,从机自动复制主机的带载参数,用户只需对主机进行控制;级联后的系统可实现单机的全部功能。
散热方面,操作温度范围 0~40℃,满功率操作温度 0~25℃。环境温度超过 25℃ 时需按规格降额使用,机柜部署时建议预留充足的进排风空间。
Q7:FT68200 出厂标配哪些东西?有哪些选配件和软件?
出厂标配包括:主机、用户使用手册、合格证、保修卡。
选配项主要有:
GPIB 适配卡(FT68201B):工厂出货前安装,适用于需要 GPIB 接口的自动化测试系统
CAN 适配卡(FT68201C):工厂出货前安装,适用于 CAN 总线组网场景
USB-TMC 选件(FT68201M):工厂出货前安装,用于 USB 测试测量设备标准接口
SEQ 扩展选件(FT68201S):10 万步序列扩展,工厂出货前安装,适用于复杂时序测试
并机套件(PC010-682):用于多台负载主从并机连接
软件方面,配套提供电脑图形化操作软件,可实时显示电压、电流、功率数据,支持导出测试数据、生成图像、打印报告。官网产品页可下载产品手册 PDF(含详细规格表、操作说明、通讯协议等)。
Q8:电子负载标 600V/1680A/24kW,为什么不能同时达到?精度 0.05% 是什么意思?
这是电子负载的工作包络线特性:电压、电流、功率是三个独立的额定参数,三者不能同时取最大值。以 FT68224A-600-1680 为例(24kW / 600V / 1680A):600V 时最大电流约 40A(24000W ÷ 600V),1680A 时最高电压约 14.3V(24000W ÷ 1680A),中间各点按 P = V × I 计算。选型时三个参数都要留有裕量,不能只看标称最大值。FT68200 各电压档的电流密度分别为:150V 为 100A/kW、600V 为 70A/kW、1200V 为 40A/kW、1600V 为 20A/kW。
精度标注"0.05% + 0.05%F.S."分为两部分:前半部分是读数的百分比(与实际测量值成正比),后半部分是满量程的百分比(固定值)。以 600V 机型电流高档(1680A 量程、精度 0.05%+0.05%F.S.)为例,测量 1000A 时的误差约为 1000A × 0.05% + 1680A × 0.05% = 0.5A + 0.84A = 1.34A。小电流时误差主要由满量程项决定,大电流时主要由读数项决定。
电流斜率单位也需要注意:A/μs 和 A/ms 相差 1000 倍,1 A/μs = 1000 A/ms。FT68200 H 系列 96A/μs 相当于 96000 A/ms。
