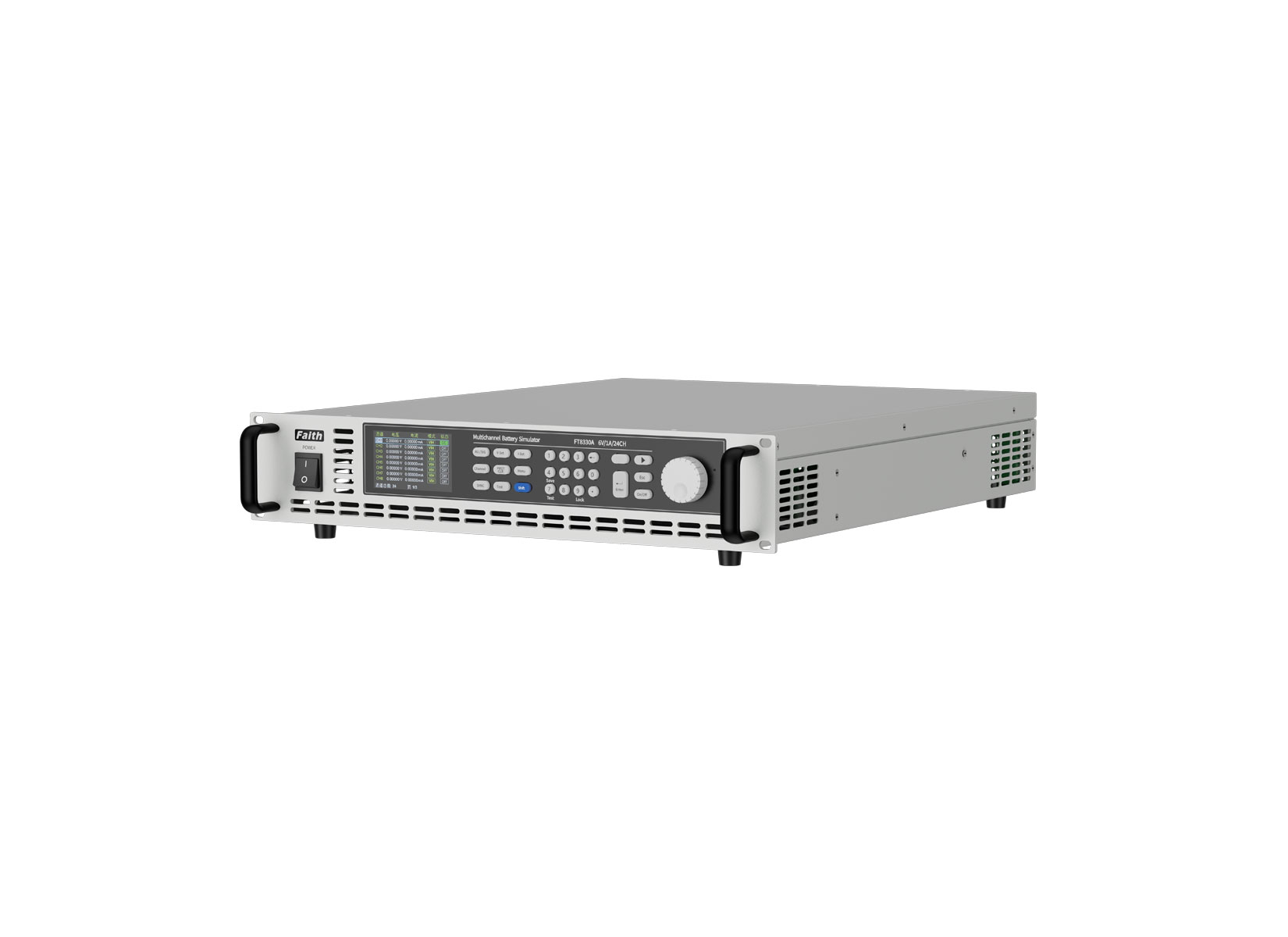

FT8330系列多通道电池模拟器(6V/3A，36通道,电流单向)
电压输出：0～6V；
电流输出：0～1A/0～2A/0～3A

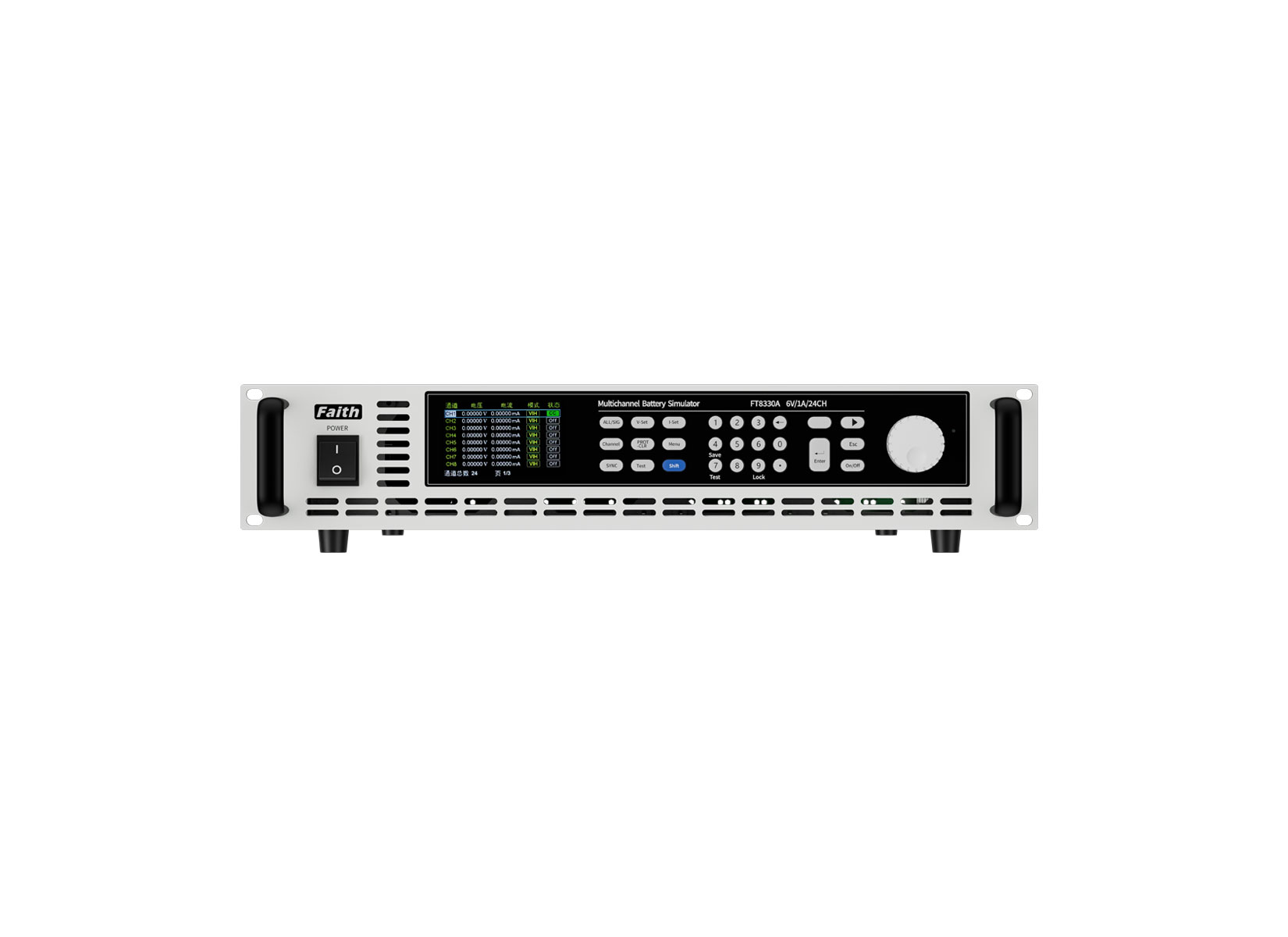

FT8330系列电池模拟器是一款高精度、多通道、单象限可编程电池模拟电源。单机通道数达36个且各通道间电气隔离，方便用户串、并电源。超高输出精度以及超低纹波、干扰等特点使得该系列电源在电池电芯、超级电容、BMS等测试系统中得到广泛应用。FT8330系列采用标准19英寸机箱，并提供了以太网口和RS485通讯接口，方便集成到研发和产线自动化测试平台，也可单独使用。
| 简述
FT8330系列电池模拟器是一款高精度、多通道、单象限可编程电池模拟电源。单机通道数达36个且各通道间电气隔离，方便用户串、并电源。超高输出精度以及超低纹波、干扰等特点使得该系列电源在电池电芯、超级电容、BMS等测试系统中得到广泛应用。FT8330系列采用标准19英寸机箱，并提供了以太网口和RS485通讯接口，方便集成到研发和产线自动化测试平台，也可单独使用。
| 特点
电压输出：0～6V；
电流输出：0～1A/0～2A/0～3A；
电压精度，分辨率高达万分之一；
四线制接线，可有效消除导线带来的测量影响；
单台通道数可达36个，也可根据需求选择通道数；
各通道间隔离，可任意并联和串联；
温漂系数小于30ppm/℃；
专业测试软件，支持数据报表与数据分析；
RS485和以太网控制接口；
支持SCPI及Modbus协议；
标准19英寸，可安装于机架；
智能风扇控制，长寿命、低噪音。
| 应用领域
BMS（电池管理系统）测试；
CMS（超容管理系统）测试；
充放电保护板研发测试；
电池芯测试；
超级电容芯测试；
其他各类电子产品供电测试。
| 超高集成度
FT8330系列采用标准19英寸，2种机箱规格。单机2U机箱最多可容纳24CH，3U机箱可容纳36CH。通道间相互隔离，一台设备最多可以同时测试36个工位，能有效减少用户设备的使用量，提高测试效率。
| 超高精度
FT8330系列精度高，电压精度为0.01%+0.01%F.S.。电压分辨率低至0.1mV，电流分辨率低至0.1μA。针对待机状态下设备功耗的测试，FT8330具备有0.1μA的电流分辨率测量，可轻松实现uA级的待机电流的测量测试。

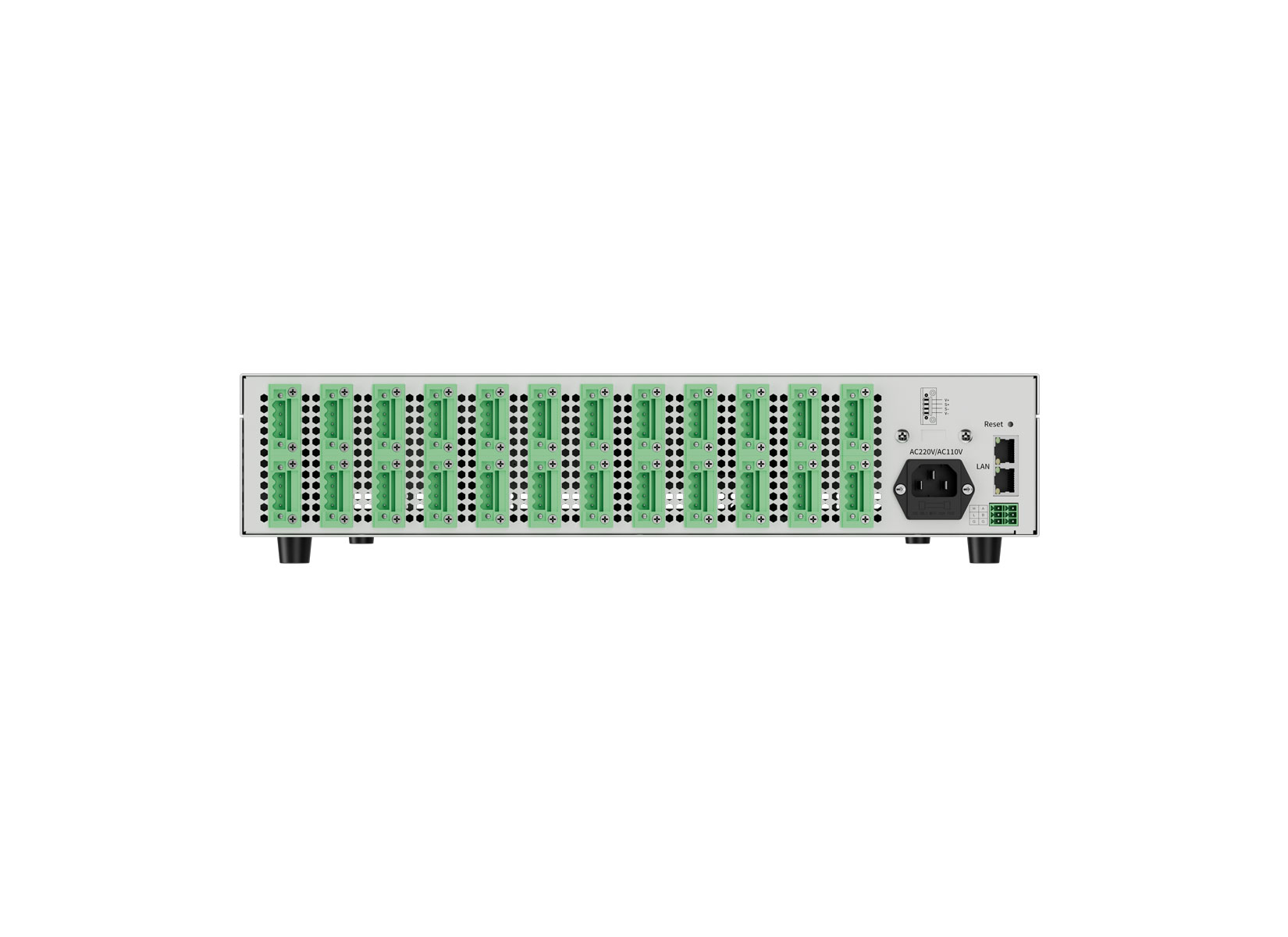

| 通道间串联
FT8330每通道间电气隔离。当需要模拟多串电池芯时，模拟器可支持任意多通道间串联，也可串连多台电池芯模拟器。用户亦可透过远程接口进行远端控制及其他自动测试应用。
| 订购信息
通道数 | A系列型号 | R系列型号 | 规格 | 高度 | 备注 |
12CH | FT833012A-6-1 | FT833012R-6-1 | 6V/1A/6W | 2U | A系列，为电流单量程；R系列，为电流双量程，高采样速率 |
FT833012A-6-2 | FT833012R-6-2 | 6V/2A/12W | |||
FT833012A-6-3 | FT833012R-6-3 | 6V/3A/18W | |||
18CH | FT833018A-6-1 | FT833018R-6-1 | 6V/1A/6W | ||
FT833018A-6-2 | FT833018R-6-2 | 6V/2A/12W | |||
FT833018A-6-3 | FT833018R-6-3 | 6V/3A/18W | |||
24CH | FT833024A-6-1 | FT833024R-6-1 | 6V/1A/6W | ||
FT833024A-6-2 | FT833024R-6-2 | 6V/2A/12W | |||
FT833024A-6-3 | FT833024R-6-3 | 6V/3A/18W | |||
36CH | FT833036A-6-1 | FT833036R-6-1 | 6V/1A/6W | 3U | |
FT833036A-6-2 | FT833036R-6-2 | 6V/2A/12W | |||
FT833036A-6-3 | FT833036R-6-3 | 6V/3A/18W |
| 选购信息
名称 | 型号或规格 | 说明 |
测试电线 | FT8330-TL03A | 3A测试线/线长1.5米 |
规格表-1 | |||
型号 | FT833024A-6-1 | FT833024A-6-2 | FT833024A-6-3 |
电流 | 1A | 2A | 3A |
电压 | 6V | 6V | 6V |
功率 | 6W | 12W | 18W |
通道数 | 24CH | 24CH | 24CH |
恒压模式 | |||
量程 | 0～6V | 0～6V | 0～6V |
设定分辨率 | 0.1mV | 0.1mV | 0.1mV |
设定精度(25±3℃) | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. |
回读分辨率 | 0.1mV | 0.1mV | 0.1mV |
回读精度(25±3℃) | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. |
电压负载调整率 | ＜0.02%F.S. | ||
温度系数 | ＜30ppm/℃ | ||
电压纹波(rms) | 2mV | 2mV | 2mV |
电流纹波(rms) | 1.2mA | 1.2mA | 1.2mA |
电压上升时间（空载） | ＜3ms | ＜3ms | ＜3ms |
电压上升时间（满载） | ＜3ms | ＜3ms | ＜3ms |
电压下降时间（空载） | ＜3s | ＜3s | ＜3s |
电压下降时间（满载） | ＜3ms | ＜3ms | ＜3ms |
动态响应时间 | ＜1ms | ＜1ms | ＜1ms |
恒流模式 | |||
量程 | 0～1A | 0～2A | 0～3A |
设定分辨率 | 0.25mA | 0.5mA | 0.75mA |
设定精度(25±3℃) | 0.05%+0.05%F.S | 0.05%+0.05%F.S | 0.05%+0.05%F.S |
回读分辨率 | 0.25mA | 0.5mA | 0.75mA |
回读精度(25±3℃) | 0.05%+0.05%F.S | 0.05%+0.05%F.S | 0.05%+0.05%F.S |
电流负载调整率 | ＜0.01%F.S. | ||
温度系数 | ＜30ppm/℃ | ||
其他特性 | |||
耐压（输出相对大地） | 1500VDC | 1500VDC | 1500VDC |
耐压（通道与通道） | 1500VDC | 1500VDC | 1500VDC |
单通道采样速度 | 4Hz | ||
编程响应时间 | ＜10ms | ||
通讯接口 | LAN、RS485(隔离) | ||
交流输入电压 | 1φ 110V/220V ac ±10% VLN，50/60Hz | ||
尺寸（H×W×D） | 88.1mm×482.6mm×521.4mm | ||
重量 | 20kg | ||
规格表-2 | ||||||
型号 | FT833024R-6-1 | FT833024R-6-2 | FT833024R-6-3 | |||
电流 | 1mA/1A | 1mA/2A | 1mA/3A | |||
电压 | 6V | 6V | 6V | |||
功率 | 6W | 12W | 18W | |||
通道数 | 24CH | 24CH | 24CH | |||
恒压模式 | ||||||
量程 | 0～6V | 0～6V | 0～6V | |||
设定分辨率 | 0.1mV | 0.1mV | 0.1mV | |||
设定精度(25±5℃) | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. | |||
回读分辨率 | 0.1mV | 0.1mV | 0.1mV | |||
回读精度(25±5℃) | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. | 0.01%+0.01%F.S. | |||
电压负载调整率 | ＜0.02%F.S. | |||||
温度系数(0～40℃) | ＜30ppm/℃ | |||||
电压纹波(20Hz～20MHz) | ≤2mVrms | |||||
电压上升时间（空载） | ＜3ms | ＜3ms | ＜3ms | |||
电压上升时间（满载） | ＜3ms | ＜3ms | ＜3ms | |||
电压下降时间（空载） | ＜3s | ＜3s | ＜3s | |||
电压下降时间（满载） | ＜3ms | ＜3ms | ＜3ms | |||
动态响应时间 | ＜1ms | ＜1ms | ＜1ms | |||
恒流模式 | ||||||
量程 | 0～1mA | 0～1A | 0～1mA | 0～2A | 0～1mA | 0～3A |
设定分辨率 | 0.1uA | 0.1mA | 0.1uA | 0.2mA | 0.1uA | 0.3mA |
设定精度(25±5℃) | 0.05%+0.05%F.S | 0.05%+0.05%F.S | 0.05%+0.05%F.S | |||
回读分辨率 | 0.1uA | 0.1mA | 0.1uA | 0.2mA | 0.1uA | 0.3mA |
回读精度(25±5℃) | 0.05%+0.05%F.S | 0.05%+0.05%F.S | 0.05%+0.05%F.S | |||
电流纹波(20Hz～20MHz) | 3uArms | 0.3mArms | 3uArms | 0.3mArms | 3uArms | 0.3mArms |
电流负载调整率 | ＜0.01%F.S. | |||||
温度系数 | ＜30ppm/℃ | |||||
其他特性 | ||||||
耐压（输出相对大地） | 1500VDC | |||||
耐压（通道与通道） | 1500VDC | |||||
单通道采样速度 | 20Hz | |||||
编程响应时间 | ＜10ms | |||||
通讯接口 | LAN、RS485(隔离) | |||||
交流输入电压 | 1φ 110V/220V ac ±10% VLN，50/60Hz | |||||
尺寸（H x W x D） | 88.1mm*482.6mm*521.4mm | |||||
重量 | 20kg | |||||
通道数 | A系列型号 | R系列型号 | 规格 | 高度 | 备注 |
12CH | FT833012A-6-1 | FT833012R-6-1 | 6V/1A/6W | 2U | A系列，为电流单量程；R系列，为电流双量程，高采样速率 |
FT833012A-6-2 | FT833012R-6-2 | 6V/2A/12W | |||
FT833012A-6-3 | FT833012R-6-3 | 6V/3A/18W | |||
18CH | FT833018A-6-1 | FT833018R-6-1 | 6V/1A/6W | ||
FT833018A-6-2 | FT833018R-6-2 | 6V/2A/12W | |||
FT833018A-6-3 | FT833018R-6-3 | 6V/3A/18W | |||
24CH | FT833024A-6-1 | FT833024R-6-1 | 6V/1A/6W | ||
FT833024A-6-2 | FT833024R-6-2 | 6V/2A/12W | |||
FT833024A-6-3 | FT833024R-6-3 | 6V/3A/18W | |||
36CH | FT833036A-6-1 | FT833036R-6-1 | 6V/1A/6W | 3U | |
FT833036A-6-2 | FT833036R-6-2 | 6V/2A/12W | |||
FT833036A-6-3 | FT833036R-6-3 | 6V/3A/18W |
名称 | 型号或规格 | 说明 |
测试电线 | FT8330-TL03A | 3A测试线/线长1.5米 |
