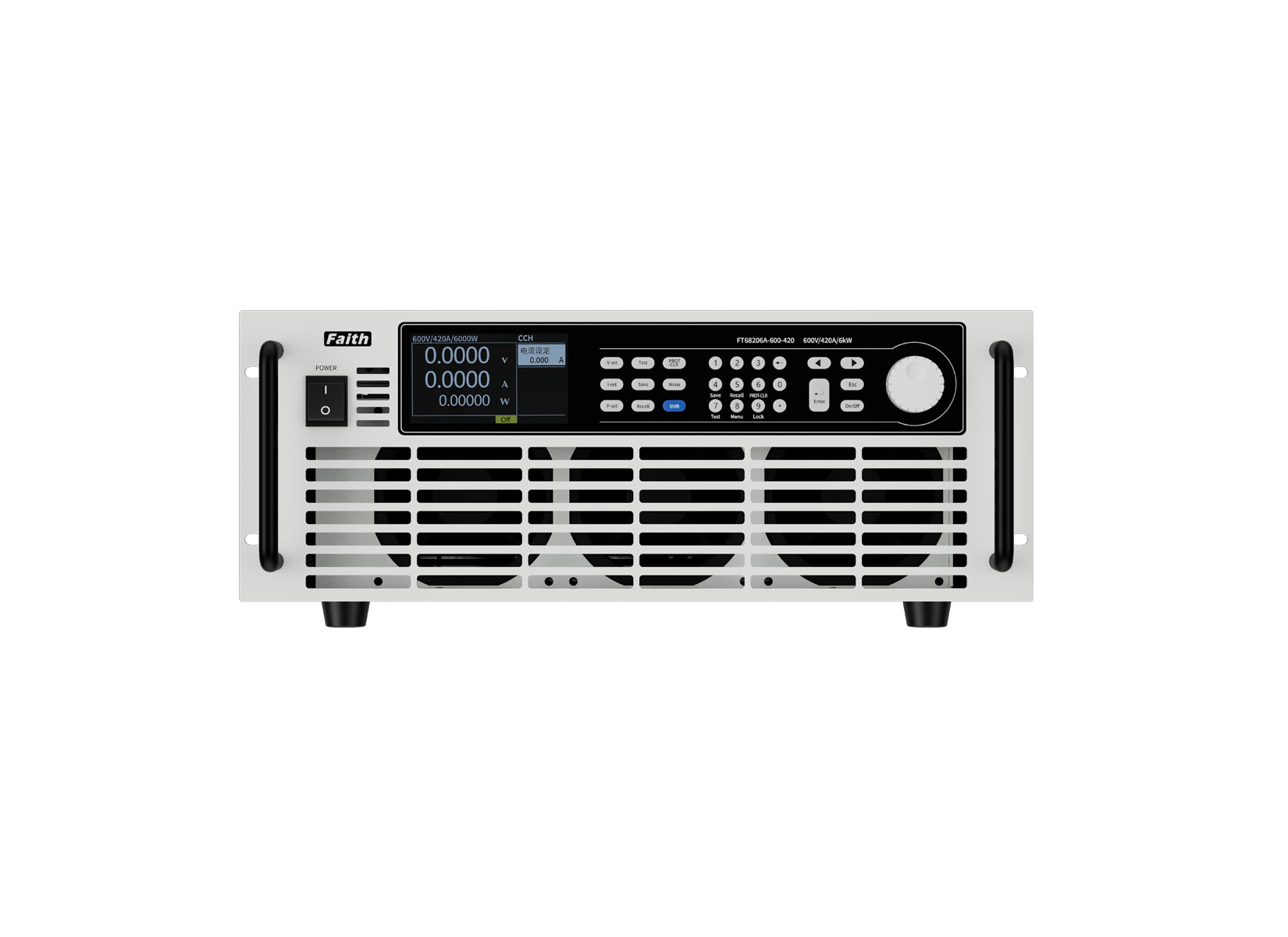

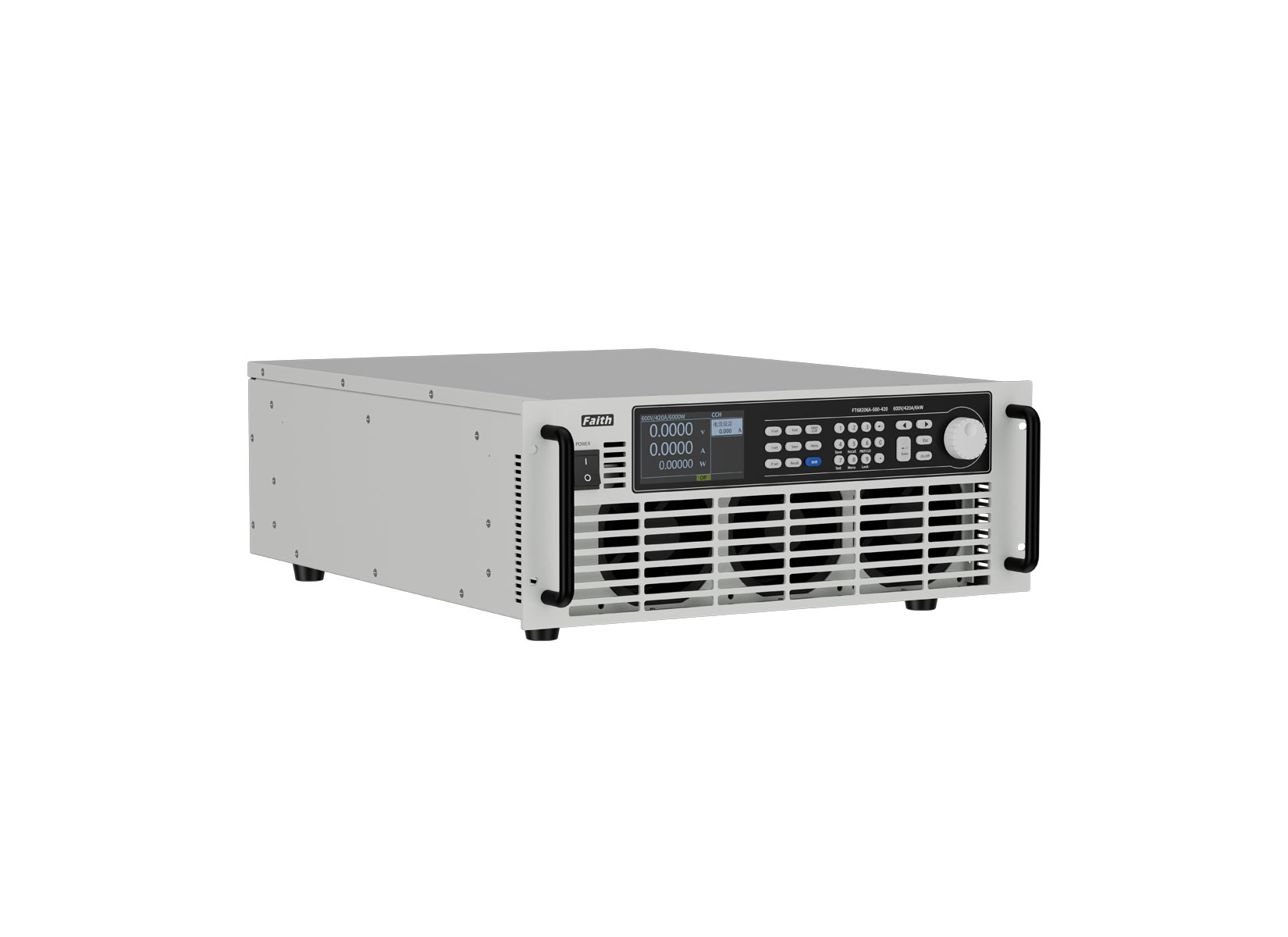

FT68200A/AL/E系列超大功率电子负载(4kW~60kW)

电压：150V，600V，1200V
功率：4kW~60kW

FT68200A/AL/E系列大功率可编程直流电子负载，是基于高可靠性及高功率密度进行设计，其功率密度是传统负载的两倍。

FT68200A/AL/E系列有150V、600V、1200V三种电压范围，单机功率范围从4kW至60kW，单一台电流最大2400A。其更宽的工作范围，极快的动态频率，有效增加了测试能力和应用范围。全系列产品都具备强大的过载能力，瞬间过功率拉载可达额定功率2倍，能有效降低测试成本。

FT68200A/AL/E具备LAN、RS232、RS485、CAN、GPIB、USB等多种通讯接口以及模拟量接口，既支持SCPI也支持ModBus 通讯协议，为系统集成应用提供了极大便利。

京东店铺

天猫店铺

| 简述

FT68200A/AL/E系列大功率可编程直流电子负载，是基于高可靠性及高功率密度进行设计，其功率密度是传统负载的两倍。

FT68200A/AL/E具备LAN、RS232、RS485、CAN、GPIB、USB等多种通讯接口以及模拟量接口，既支持SCPI也支持ModBus 通讯协议，为系统集成应用提供了极大便利。

| 特点

单机功率：4kW～60kW，通过主/从并联，最大功率可扩展至600kW；
功率密度6kW/3U；
电压范围：150V、600V、1200V；
电流范围：100A/kW(150V)，70A/kW(600V)，40A/kW(1200V) ；
高精度，电压精度为(0.025%+0.025%F.S.)，电流精度为(0.05%+0.05%F.S.)；
多种工作模式：CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式；
编程速度50kHz，采样速度500kHz；
30kHz动态扫描功能；
远程数据传输率可达1kHz，能极大提高通讯接口数据获取能力；
瞬时过功率带载功能，瞬间过载能力超过额定功率的两倍以上；
OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能；
时间测量，(Vpk+/-)测量功能；
自动测试功能，正弦波带载功能，序列功能；
全面的保护功能：过电压、过电流、过温度、限电流、限功率、输入反接、断电记忆等；
外部模拟编程输入与电流监视输出，且具备高压隔离能力；
TFT彩色液晶显示屏，中英文菜单界面；
配备多种通信接口：RS232、RS485、LAN、USB，GPIB（选配）、CAN（选配）；
支持SCPI与ModBus通讯协议。

| 应用领域

动力电池、铅酸电池、燃料电池的放电测试；
BMS与电池保护装置测试；
直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试；
大功率开关电源、UPS电源、通信电源、服务器电源的测试；
太阳能电池阵列、工业电机的虚拟负载测试。

| 超高功率密度

FT68200A/AL/E系列采用高功率密度设计，体积仅为传统电子负载的一半，重量比传统负载少三分之一。

| 多种工作模式

FT68200A/AL/E系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。

| 30kHz动态扫频,Vpk+/-捕获

FT68200A/AL/E系列具有动态扫频功能，最高可设置频率30kHz。测试时通过调整电流拉载频率，捕捉和记录被测电源在整个过程中的峰值电压Vpk+、谷值电压Vpk-及发生频率点。能有效测试各类电源在不同频率下的动态响应。

| 1kHz数据传输

FT68200A/AL/E系列能为用户提供高达1kHz的数据传输量，即每秒1000个电压、电流数据点，以便实现波形绘制与动态数据分析等功能。在系统集成应用中，上位机通过此功能可免去示波器与高速电流采集硬件，直接获取大量测试数据，降低成本。

| 瞬时过功率加载功能

FT68200A/AL/E系列电子负载具有瞬时2倍额定功率拉载能力。在模拟直流电机启动特性，电源瞬时过载特性，动力电池的瞬时高倍率放电特性，功率型电力电子器件瞬时带载能力等瞬时大功率拉载测试中，可极大地节约成本。

| 时间测量

FT68200A/AL/E系列电子负载具有时间测量功能。通过捕获外部开关量信号，结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间，以及保险丝熔断时间与断路器响应时间等。

| 电池测试

FT68200A/AL/E系列电子负载具有电池测试功能。提供了定电流、定电阻、定功率三种放电模式，可自行设定放电截止条件：截止电压、截止时间及截止电量，三者任一条件满足，放电停止。放电过程中，将记录放电电量与放电时间。

FT68200A/AL/E系列通过直流放电法（DCIR）进行电池内阻和容量测试。

| 序列功能

FT68200A/AL/E系列电子负载提供了序列测试功能，最多可编辑20个测试文件，每个100步。支持CC、CV、CR、CP等多种模式下的负载时序变化，并同时支持文件链接等序列编辑功能。最多可完成2000步（可定制5000步）的时序编辑，单步时间范围为：0.1ms～99999s。

| 正弦波动态带载

FT68200A/AL/E系列具备正弦波带载电流功能，可应用于燃料电池的阻抗分析测试。

| 级联

FT68200A/AL/E系列的级联功能，支持高达10台负载的并机使用，扩展电子负载的功率使用范围。级联时，每个负载自主均流，从机自动复制主机的带载参数。单机也可独立使用，功率配置更灵活。

| 外部模拟编程

FT68200A/AL/E系列具备外部模拟编程功能。其他设备可通过一个外部电压信号（直流或交流）对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

| 多接口与多协议

FT68200A/AL/E系列配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。

| 电脑图形化操作软件

FT68200A/AL/E系列提供了一款具有虚拟仪器功能的上位机软件，可以实时读取测试数据、生成图像、导出报表、打印报告等，方便客户使用。

| 订购信息

产品系列	功率等级	150V	600V	1200V	1500V	高度
A系列	4kW	FT68204A-150-400	FT68204A-600-280	FT68204A-1200-160	--	4U
	5kW	FT68205A-150-500	FT68205A-600-350	FT68205A-1200-200	--	4U
	6kW	FT68206A-150-600	FT68206A-600-420	FT68206A-1200-240	--	4U
	8kW	FT68208A-150-800	FT68208A-600-560	FT68208A-1200-320	--	7U
	10kW	FT68210A-150-1000	FT68210A-600-700	FT68210A-1200-400	--	7U
	12kW	FT68212A-150-1200	FT68212A-600-840	FT68212A-1200-480	--	7U
	18kW	FT68218A-150-1800	FT68218A-600-1260	FT68218A-1200-720	--	11U
	24kW	FT68224A-150-2400	FT68224A-600-1680	FT68224A-1200-960	FT68224A-1500-360	14U
	30kW	FT68230A-150-2400	FT68230A-600-2100	FT68230A-1200-1200	FT68230A-1500-450	20U
	36kW	FT68236A-150-2400	FT68236A-600-2400	FT68236A-1200-1440	FT68236A-1500-540	20U
	42kW	FT68242A-150-2400	FT68242A-600-2400	FT68242A-1200-1680	FT68242A-1500-630	26U
	48kW	FT68248A-150-2400	FT68248A-600-2400	FT68248A-1200-1920	FT68248A-1500-720	26U
	54kW	FT68254A-150-2400	FT68254A-600-2400	FT68254A-1200-2160	FT68254A-1500-810	32U
	60kW	FT68260A-150-2400	FT68260A-600-2400	FT68260A-1200-2400	FT68260A-1500-900	32U
AL系列	4kW	FT68204AL-150-240	FT68204AL-600-160	FT68204AL-1200-120	--	4U
	5kW	FT68205AL-150-300	FT68205AL-600-200	FT68205AL-1200-150	--	4U
	6kW	FT68206AL-150-360	FT68206AL-600-240	FT68206AL-1200-180	--	4U
	8kW	FT68208AL-150-480	FT68208AL-600-320	FT68208AL-1200-240	--	7U
	10kW	FT68210AL-150-600	FT68210AL-600-400	FT68210AL-1200-300	--	7U
	12kW	FT68212AL-150-720	FT68212AL-600-480	FT68212AL-1200-360	--	7U
	18kW	FT68218AL-150-1080	FT68218AL-600-720	FT68218AL-1200-540	--	11U
	24kW	FT68224AL-150-1440	FT68224AL-600-960	FT68224AL-1200-720	--	14U
	30kW	FT68230AL-150-1800	FT68230AL-600-1200	FT68230AL-1200-900	--	20U
	36kW	FT68236AL-150-2160	FT68236AL-600-1440	FT68236AL-1200-1080	--	20U
	42kW	--	FT68242AL-600-1680	FT68242AL-1200-1260	--	26U
	48kW	--	FT68248AL-600-1920	FT68248AL-1200-1440	--	26U
	54kW	--	FT68254AL-600-2160	FT68254AL-1200-1620	--	32U
	60kW	--	--	FT68260AL-1200-1800	--	32U
E系列	4kW	FT68204E-150-400	FT68204E-600-280	FT68204E-1200-160	--	4U
	5kW	FT68205E-150-500	FT68205E-600-350	FT68205E-1200-200	--	4U
	6kW	FT68206E-150-600	FT68206E-600-420	FT68206E-1200-240	--	4U
	8kW	FT68208E-150-800	FT68208E-600-560	FT68208E-1200-320	--	7U
	10kW	FT68210E-150-1000	FT68210E-600-700	FT68210E-1200-400	--	7U
	12kW	FT68212E-150-1200	FT68212E-600-840	FT68212E-1200-480	--	7U
	18kW	FT68218E-150-1800	FT68218E-600-1260	FT68218E-1200-720	--	11U
	24kW	FT68224E-150-2400	FT68224E-600-1680	FT68224E-1200-960	FT68224E-1500-360	14U
	30kW	FT68230E-150-2400	FT68230E-600-2100	FT68230E-1200-1200	FT68230E-1500-450	20U
	36kW	FT68236E-150-2400	FT68236E-600-2400	FT68236E-1200-1440	FT68236E-1500-540	20U
	42kW	FT68242E-150-2400	FT68242E-600-2400	FT68242E-1200-1680	FT68242E-1500-630	26U
	48kW	FT68248E-150-2400	FT68248E-600-2400	FT68248E-1200-1920	FT68248E-1500-720	26U
	54kW	FT68254E-150-2400	FT68254E-600-2400	FT68254E-1200-2160	FT68254E-1500-810	32U
	60kW	FT68260E-150-2400	FT68260E-600-2400	FT68260E-1200-2400	FT68260E-1500-900	32U
