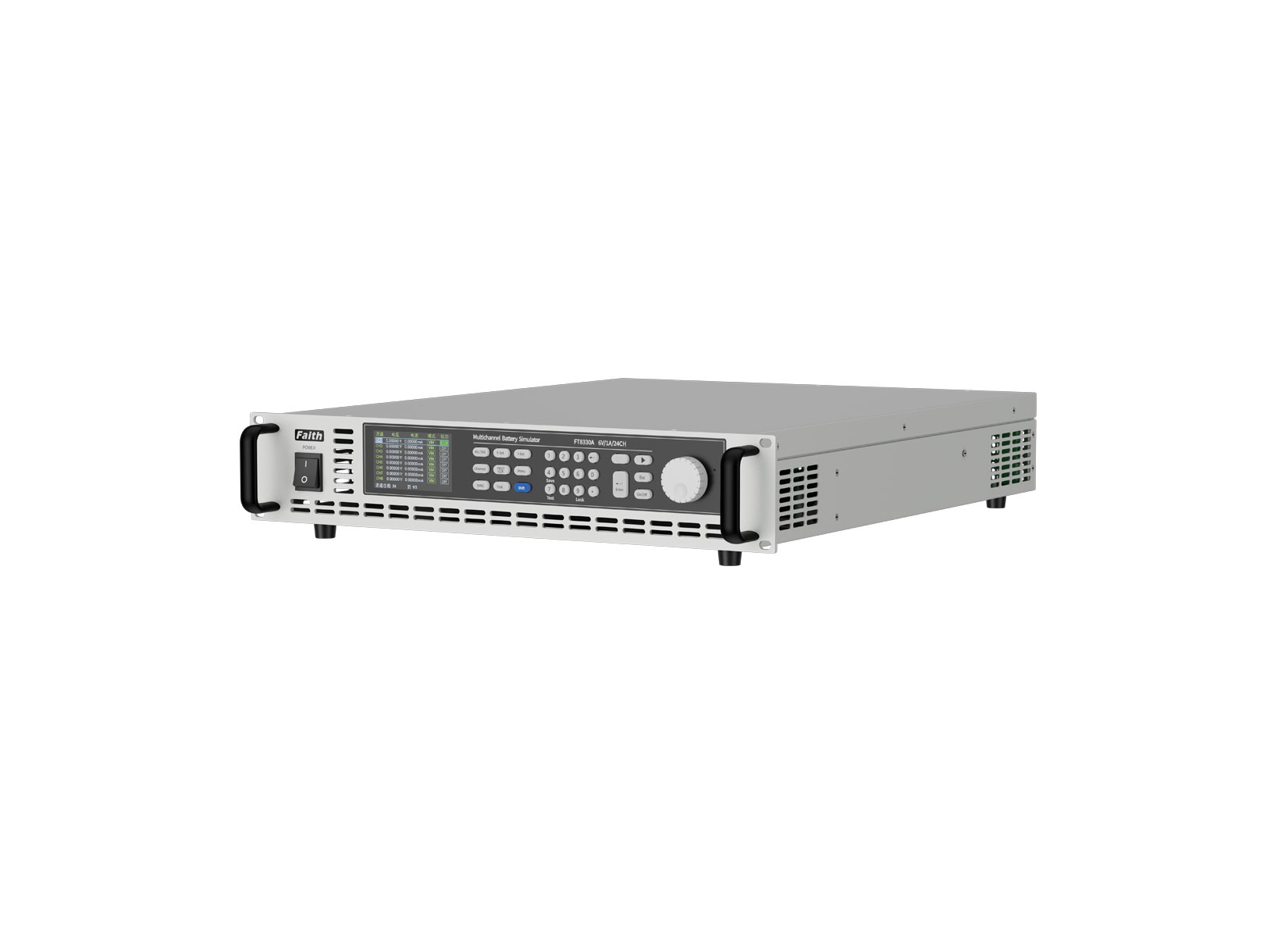

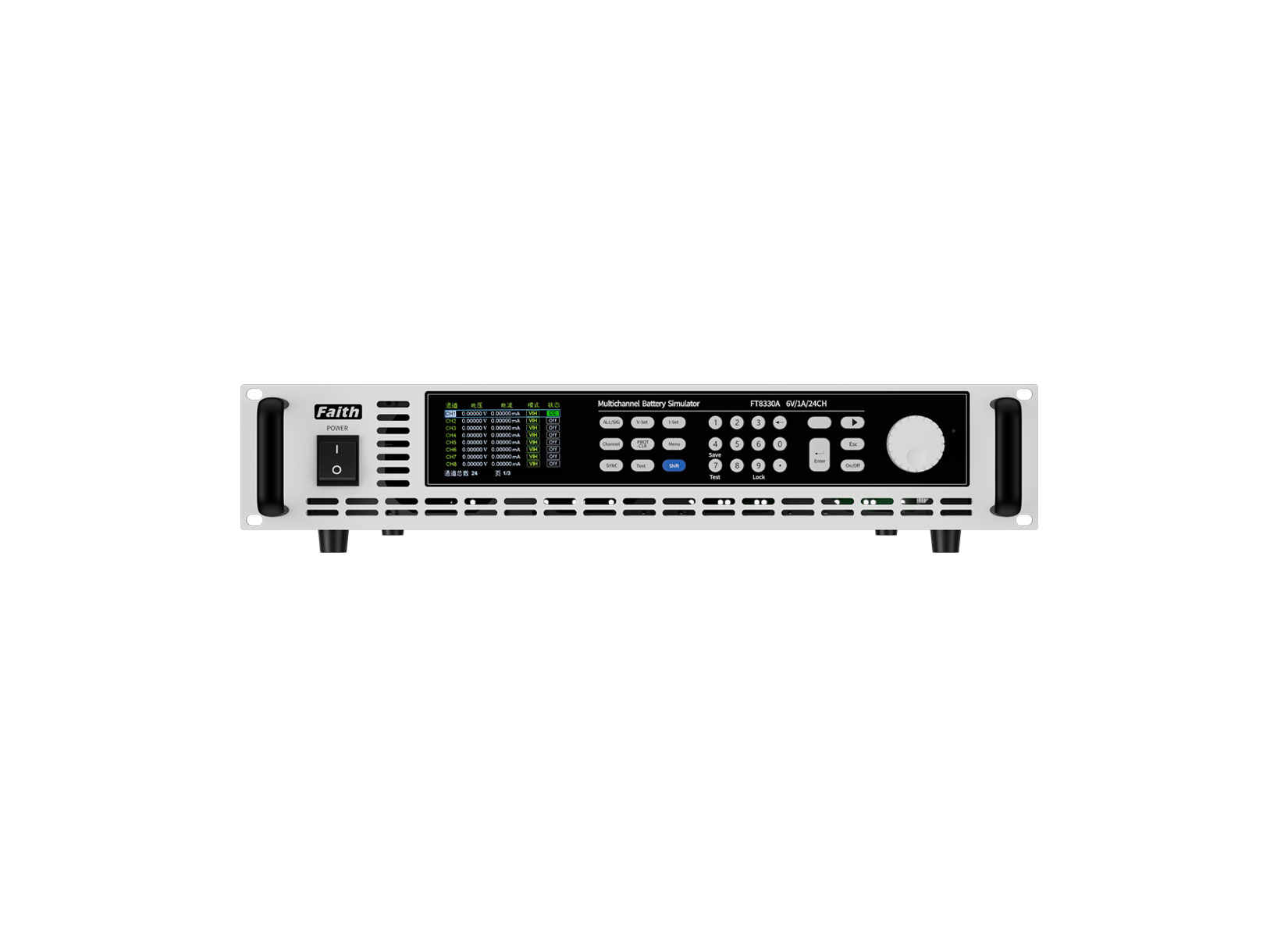

FT8330系列电池模拟器是一款高精度、多通道、单象限可编程电池模拟电源。单机通道数达36个且各通道间电气隔离,方便用户串、并电源。超高输出精度以及超低纹波、干扰等特点使得该系列电源在电池电芯、超级电容、BMS等测试系统中得到广泛应用。FT8330系列采用标准19英寸机箱,并提供了以太网口和RS485通讯接口,方便集成到研发和产线自动化测试平台,也可单独使用。
| 特点
电压输出:0~6V;
电流输出:0~1A/0~2A/0~3A;
电压精度,分辨率高达万分之一;
四线制接线,可有效消除导线带来的测量影响;
单台通道数可达36个,也可根据需求选择通道数;
各通道间隔离,可任意并联和串联;
温漂系数小于30ppm/℃;
专业测试软件,支持数据报表与数据分析;
RS485和以太网控制接口;
支持SCPI及Modbus协议;
标准19英寸,可安装于机架;
智能风扇控制,长寿命、低噪音。
| 应用领域
BMS(电池管理系统)测试;
CMS(超容管理系统)测试;
充放电保护板研发测试;
电池芯测试;
超级电容芯测试;
其他各类电子产品供电测试。
| 超高集成度

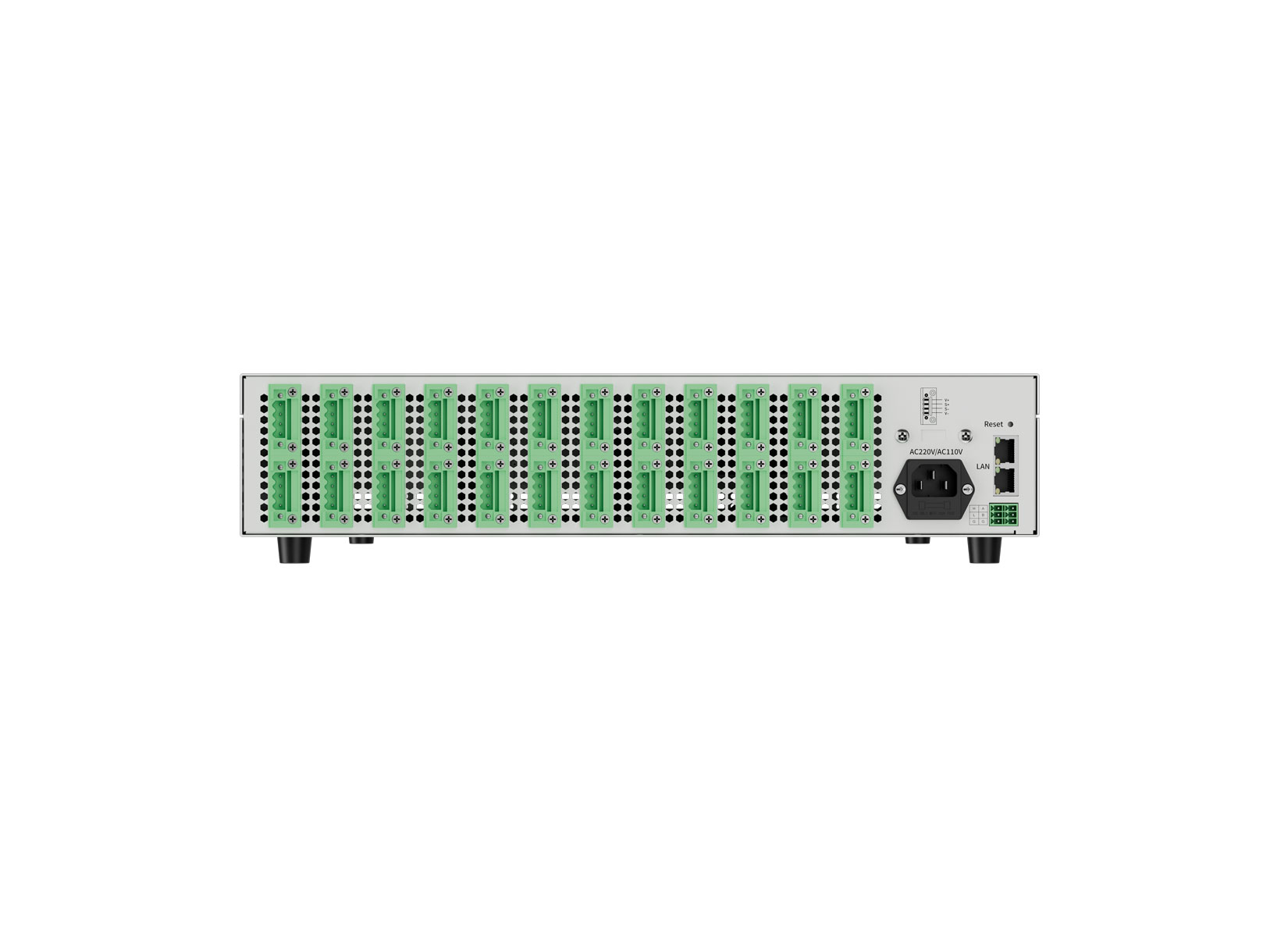

FT8330系列采用标准19英寸,2种机箱规格。单机2U机箱最多可容纳24CH,3U机箱可容纳36CH。通道间相互隔离,一台设备最多可以同时测试36个工位,能有效减少用户设备的使用量,提高测试效率。
| 超高精度
FT8330系列精度高,电压精度为0.01%+0.01%F.S.。电压分辨率低至0.1mV,电流分辨率低至0.1μA。针对待机状态下设备功耗的测试,FT8330具备有0.1μA的电流分辨率测量,可轻松实现uA级的待机电流的测量测试。
| 通道间串联
FT8330每通道间电气隔离。当需要模拟多串电池芯时,模拟器可支持任意多通道间串联,也可串连多台电池芯模拟器。用户亦可透过远程接口进行远端控制及其他自动测试应用。
| 订购信息
通道数 | A系列型号 | R系列型号 | 规格 | 高度 | 备注 |
12CH | FT833012A-6-1 | FT833012R-6-1 | 6V/1A/6W | 2U | A系列,为电流单量程; R系列,为电流双量程,高采样速率 |
FT833012A-6-2 | FT833012R-6-2 | 6V/2A/12W |
FT833012A-6-3 | FT833012R-6-3 | 6V/3A/18W |
18CH | FT833018A-6-1 | FT833018R-6-1 | 6V/1A/6W |
FT833018A-6-2 | FT833018R-6-2 | 6V/2A/12W |
FT833018A-6-3 | FT833018R-6-3 | 6V/3A/18W |
24CH | FT833024A-6-1 | FT833024R-6-1 | 6V/1A/6W |
FT833024A-6-2 | FT833024R-6-2 | 6V/2A/12W |
FT833024A-6-3 | FT833024R-6-3 | 6V/3A/18W |
36CH | FT833036A-6-1 | FT833036R-6-1 | 6V/1A/6W | 3U |
FT833036A-6-2 | FT833036R-6-2 | 6V/2A/12W |
FT833036A-6-3 | FT833036R-6-3 | 6V/3A/18W |
| 选购信息
名称 | 型号或规格 | 说明 |
测试电线 | FT8330-TL03A | 3A测试线/线长1.5米 |
