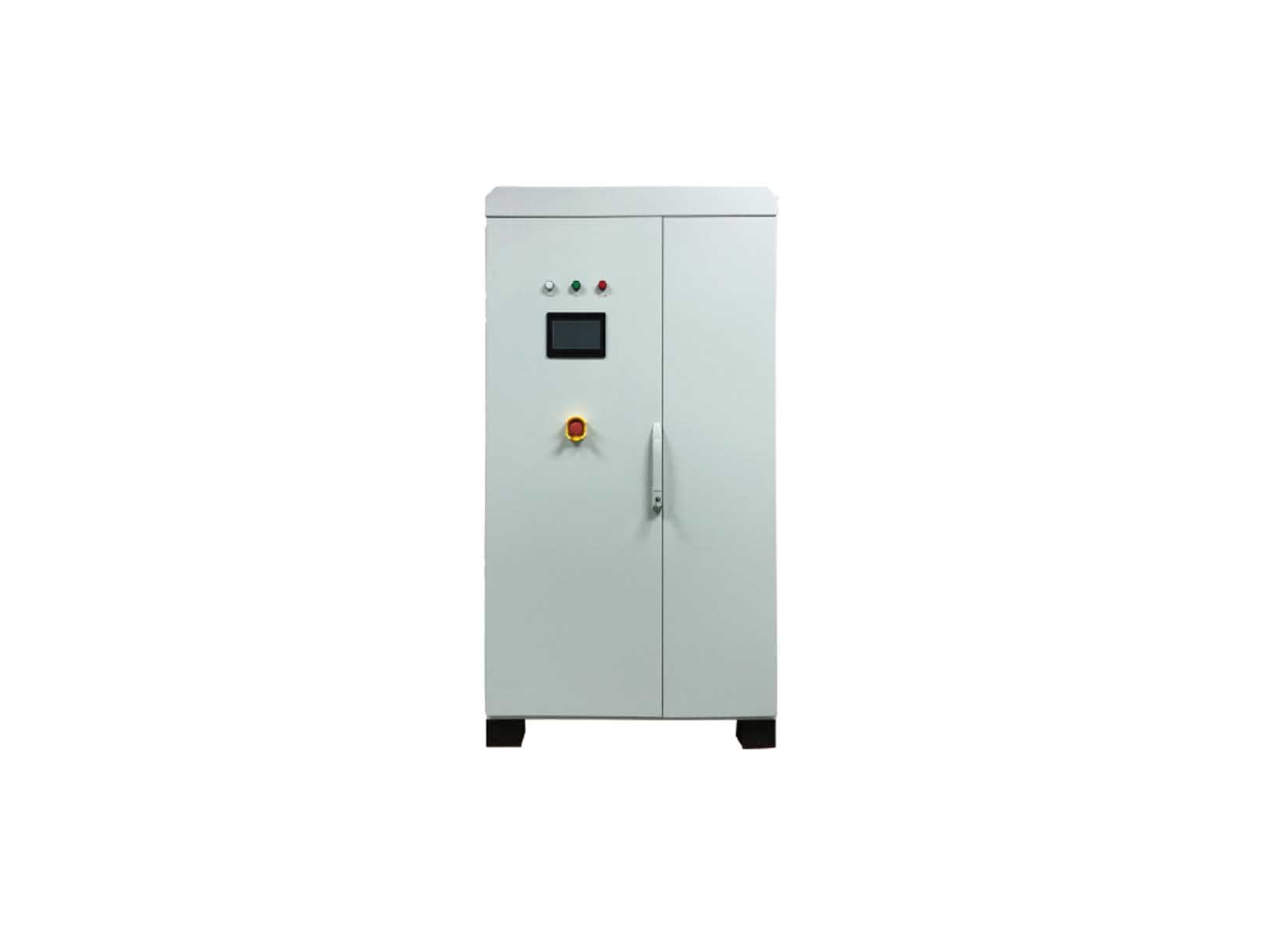

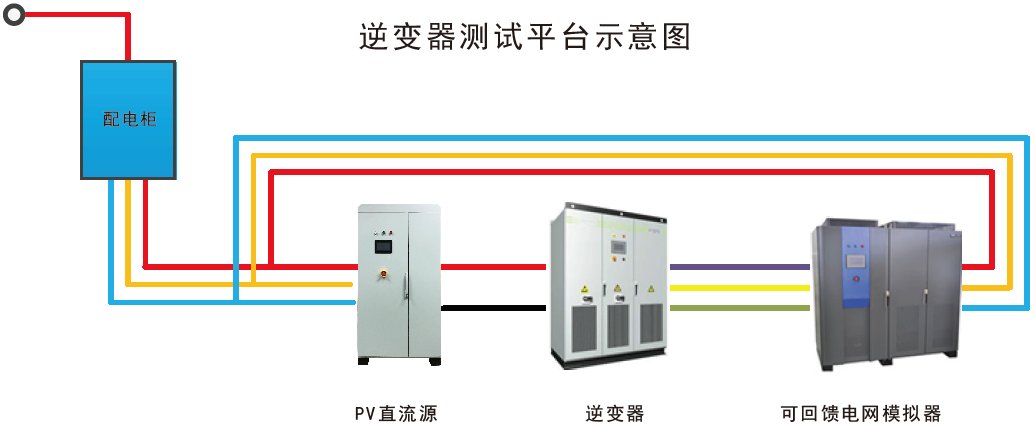

FTX系列电网模拟电源是费思结合多年专业电源研制经验，推出的一套精密模拟电网特性的电网模拟电源，可应用于光伏并网逆变器的测试、风电逆变器测试、以及与电网测试相关实验认证测试。电网模拟电源（电网模拟器）可以精确、高效实施各种功率等级的并网逆变器认证检测任务。适用于各种电压等级（270V/315V/380V等）的并网测试。配备功能强大的智能控制软件，可实现在远程 PC机上控制各主要测试设备，实现全自动检测，能自动保存试验测量数据。

特点

• 具备全反灌功能，可将输入交流源能量反灌电网，节约能源，无需再接负载，测试平台构建简单；

• 实时电路监测，在反灌大电流时能够有效保护设备；

• 三相电压独立可调，相位角独立可调（可选）；

• 具备通用、逐阶步进、阶跃步进、低电压穿越、谐波叠加等模式；

• 可执行10组不同电压、频率、时间的设定，并可连续作循环测试；

• 采用全数字控制整流，适合零电压穿越实验。

• 外置零电压穿越同步触发信号干接点，方便用户测试；

• 可实现过/欠压，过/欠频测试实验；

• 可配合实现防孤岛实验；

• 测试步骤可编程，适用于生产光伏并网逆变器的自动化测试；

• 采用先进的直接数字频率合成（DDS）波形产生技术，频率稳定度高，连续性好；

• 具有RS232、RS485、GPIB（可选）可供选择的通讯接口；

• 保护模式：过压，过流，过载，过温等；

• 提供均方根电压，均方根电流，有功功率，频率，等读值；

• 友好的人机界面：电压、频率、时间触摸屏设定，精确度高。

产品原理

FTX系列可编程交流电网模拟电源采用AC-DC和DC-AC两级变换架构以及高精度IGBT/PWM电路方式，谐波电流小，输出精度高，动态特性好。

电网模拟电源通过先进DDS频率控制算法以及双环双极性的SPWM逆变控制技术。实现光伏逆变器测试所需各种电网电压和频率变换，模拟电网变化的各种工况，达到真实模拟电网状态的目的，满足各标准要求的测试项目任务。

系统采用：三相架构即每相独立逆变，独立LC滤波；DSP实现快速精准输出设定电压及高精度测量输出电压电流；FPGA的直接数字频率合成（DDS）波形产生技术实现高精度输出频率控制；三相可控整流架构。

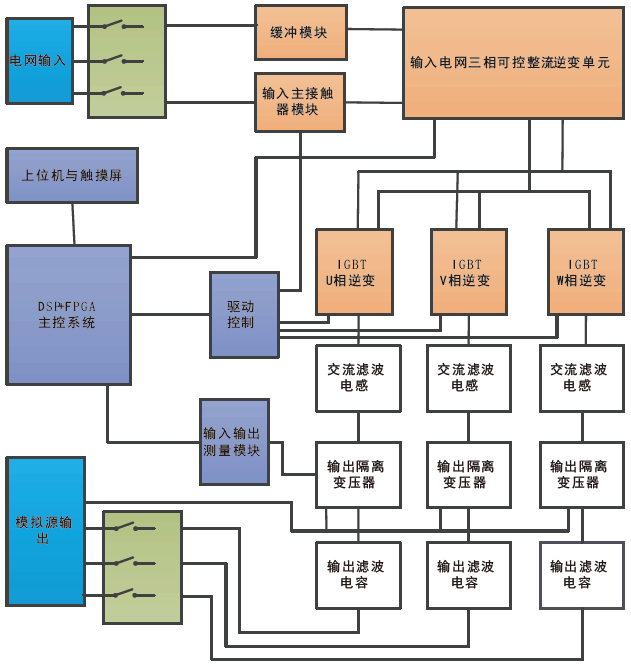

FTX系列架构图

订购信息

*更多型号不一一列出

规格表

*更多功率规格、更大电流规格、更高电压规格不一一列出
