应用目的：模拟电池的充放电状态及电池组单节的串联特征，安全快速的进行BMS的电参数测试。

应用设备：FTA系列程控电源（FTA10-1000,1000V1A，FTA90-15，15V600A）,FT6800系列（FT6807A120V600A5200W）,FT8320（24路6V1A程控电源）或者FT8300（10通道6V10A自适应充放电）。双刀电子开关（总电流的方向切换。）

应用说明：由于BMS的的应用环境，电压很高，电流很大，并且要进行各种保护下测试，如果采用相应匹配的电源和负载，将是很大的硬件投入，根据费思在中船的数个研究所，中车的多个研究项目的经验，根本用不到大规格源和载。

根据保护电路的运行规则，电压的采集往往是直接采集的，给予其标准电压信号即可，电流不必很大，电流采集往往是通过电流传感器进行采集的，那么给予电流传感器相应的电流信号即可，如果电流特别大，可以使用不同比例的电流传感器配合即可。电路本身识别的是传感器的输出信号（0~5V/0~10V/4~20mA），根据这些传感器信号，进行相应的动作。

测试项目：

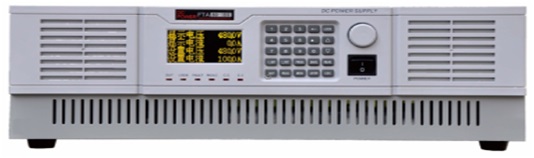

模拟总电压及电压保护：使用FTA10-1000，模拟总电压的电压及保护状态。精确度0.3%，控制速度200mS。

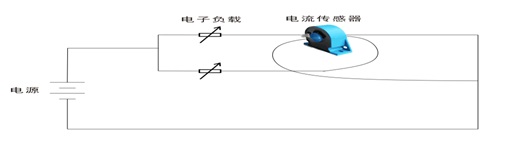

模拟总电流及电流保护测试：使用FTA90-15配合FT6807进行测试，模拟电流回路中的电流值及电流时间和波形。电流精确度0.05%，纹波0.01%，时间控制分辨率1uS，波形模拟速度1MHz/S。可以测试BMS的关于电流的保护值与保护时间。

电流的值，电流的波形，电流的时间及电流的方向控制。

单节信号模拟：

FT8320，一台可以模拟24节电池单元的输出特征，适合生产测试，实际输出的电压值低于设置值，默认为判断放电均衡，实际输出值高于设置值，默认为判断充电均衡。电压电流精确度0.1%。

FT8300，一台可以模拟5节电池单元的输出特征，适合研发测试，每节同时具有6V10A的源和负载，可以测试功能值和均衡能力。电压电流精确度0.1%。
