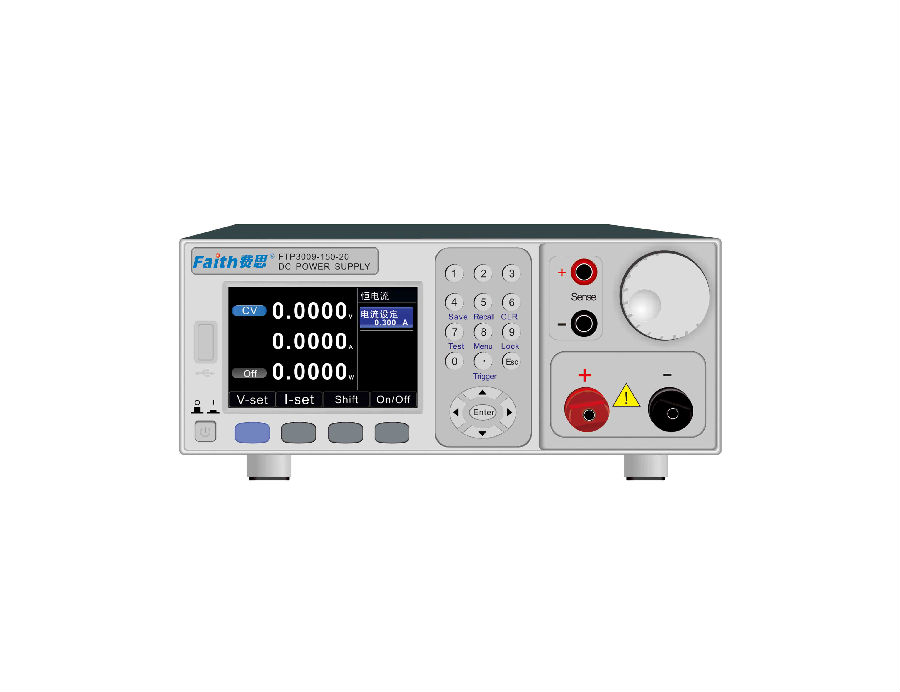

FTP3000系列宽范围小功率程控直流电源(900W,1500W) 产品中心 > 直流电源系列 > 程控直流电源 >

FTP3000系列小功率电源是费思在沉淀了多年直流开关电源的设计开发经验后,开发的一款具有超强实用性、通用性的电源。可广泛应该于实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品生命周期等各测试环节。产品配置有彩屏和中英文菜单界面,操作方便直观,是电力电子工程师案头的常用配置。


点击报价 收藏产品

FTP3000系列小功率电源是费思在沉淀了多年直流开关电源的设计开发经验后,开发的一款具有超强实用性、通用性的电源。可广泛应该于实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品生命周期等各测试环节。产品配置有彩屏和中英文菜单界面,操作方便直观,是电力电子工程师案头的常用配置。

电压:80V,150V,300V,600V

电流:40A,20A,10A,5A

功率:900W,1500W


特点:

1、24位高分辨率ADC测量;

2、功率因数大于0.98;

3、输出稳定, 低纹波噪声;

4、电压、电流斜率可设;

5、远端线损补偿; 支持恒功率输出;

6、序列编辑功能,支持循环与链接;

7、OPP、OCP、OVP、OT等全方位保护功能;

8、快速调用,一键调用测试参数;

9、隔离复合信号端子(选)具有强大的外部控制和内部监视能力;

10、智能风扇控制,降低噪音;

11、TFT彩色液晶显示屏,中英文菜单界面;

12、配有RS232、LAN、CAN(选配)通讯口,支持SCPI、ModBus、Can-Open协议;

13、上位机软件以及SDK开发包,方便客户进行二次开发。


电压斜率与电流斜率功能:

FTP3000系列支持电压斜率与电流斜率设置。斜率的调整减缓了电压(或电流)的转移,可有效避免浪涌电流对DUT的破坏。电压斜率的单位是V/s,电流斜率的单位是A/s。


前/后面板介绍:

① 电源开关

② 多功能按键

③ TFT彩色显示屏

④ 数字键:输入数值或复合组合键使用

⑤ 方向键与Enter键

⑥ 输出端子

⑦ 电压Sense端子

⑧ 调节旋钮

① CAN通讯口(选)

② RS232串口

③ 散热通风口

④ 复合信号端子(选)

⑤ LAN通讯口

⑥ AC电源输入插座

⑦ 散热通风口


序列输出功能:

序列输出功能可以让给用户自行编辑电压电流波形。FTP3000系列提供20个序列文件,每个文件最多支持20个运行步骤。在运行步骤中,可以设置输出电压、输出电流和单步延时。序列支持“运行次数”与“链接文件”属性。“运行次数”可控制序列循环运行,“链接文件”能增加文件运行步骤。


利用序列输出功能,使用者可实现复杂波形,例如下图所描述的波形,利用序列功能可轻松实现。


恒功率(CP)输出功能:

FTP3000系列支持恒功率输出功能。输出开启后, 电源不断调整输出电压或输出电流,使输出功率维持恒定。若负载超出电源的调节范围,输出将维持在最大设定值。(注意:恒功率输出功能主要应用于响应速度10ms以上的负载。)

恒功率输出功能


恒功率输出波形


内阻模拟输出功能:

由于电池具有一定的内阻,对外供电时,输出电压会随着电流的增大而减小。FTP3000系列提供了内阻模拟输出功能,可以模拟电池供电的场景,电源的输出满足下面的公式。


电压缓升缓降输出功能:

FTP3000系列电源支持电压缓升缓降功能,可使输出电压从低点缓慢提升至高点,或者使输出电压从高点缓慢跌落至低点。

电压缓升缓降输出功能


保存与调用:

FTP3000系列提供了20组存储位置供用户保存VI输出功能参数。可将输出电压、输出电流、电压斜率、电流斜率、过压保护参数保存至指定的位置,供用户方便快速地调出使用。若使能了快速调用功能,只需按一个数字键便可调出已保存的参数。该功能可显著减少用户操作,提高测试效率。



CV/CC优先:

FTP3000的CV与CC模式,为了满足客户的特殊要求,提供了CV优先和CC优先模式选择,能使电源在输出开启瞬间运行在CC模式,而非通常的CV模式。


规格参数:



型号FTP3009-80-40FTP3009-150-20FTP3009-300-10FTP3009-600-5
电压0~80V0~150V0~300V0~600V
电流0~40A0~20A0~10A0~5A
功率900W
型号FTP3015-80-40FTP3015-150-20FTP3015-300-10FTP3015-600-5
电压0~80V0~150V0~300V0~600V
电流0~40A0~20A0~10A0~5A
功率1500W
电压编程
分辨率24Bits
精度0.1%+0.1%F.S.
电流编程
分辨率24Bits
精度0.1%+0.2% F.S.
外部模拟编程
控制电压0~5V对应0~100%F.S.
电压精度0.2%F.S.
电流精度0.5%F.S.
模拟输出
输出电压0~100%F.S对应0~5V.
电压精度0.5%F.S.
电流精度0.5%F.S.
线性调整率
电压0.01%+0.01%F.S.
电流0.02%+0.01%F.S.
负载调整率
电压0.01%+0.05%F.S.
电流0.02%+0.1%F.S.
电压测量
分辨率16Bits
精度0.1%+0.1%F.S.
电流测量
分辨率16Bits
精度0.1%+0.2%F.S.
输出噪声&纹波
纹波电压(p-p)60mV80mV80mV150mV
纹波电压(rms)20mV20mV20mV20mV
上升斜率
电压5V/ms(max)
电流2A/ms(max)
OVP设定
范围0~110%F.S.
精度1%F.S.
瞬态响应典型值1mS,负载变化50%,电压恢复至精度范围内所需时间
效率0.9 (Typical)
通讯接口RS232LAN
输入190VAC~265VAC,频率47HZ~63HZPF0.99(Typical)
工作温度0~40
存储温度-20~70
使用海拔<2000m
尺寸215 (W) X 88(H) X 452.5 (D)mm
重量7KG








型号FTP3009-80-40FTP3009-150-20FTP3009-300-10FTP3009-600-5
电压0~80V0~150V0~300V0~600V
电流0~40A0~20A0~10A0~5A
功率900W
型号FTP3015-80-40FTP3015-150-20FTP3015-300-10FTP3015-600-5
电压0~80V0~150V0~300V0~600V
电流0~40A0~20A0~10A0~5A
功率1500W
电压编程
分辨率24Bits
精度0.1%+0.1%F.S.
电流编程
分辨率24Bits
精度0.1%+0.2% F.S.
外部模拟编程
控制电压0~5V对应0~100%F.S.
电压精度0.2%F.S.
电流精度0.5%F.S.
模拟输出
输出电压0~100%F.S对应0~5V.
电压精度0.5%F.S.
电流精度0.5%F.S.
线性调整率
电压0.01%+0.01%F.S.
电流0.02%+0.01%F.S.
负载调整率
电压0.01%+0.05%F.S.
电流0.02%+0.1%F.S.
电压测量
分辨率16Bits
精度0.1%+0.1%F.S.
电流测量
分辨率16Bits
精度0.1%+0.2%F.S.
输出噪声&纹波
纹波电压(p-p)60mV80mV80mV150mV
纹波电压(rms)20mV20mV20mV20mV
上升斜率
电压5V/ms(max)
电流2A/ms(max)
OVP设定
范围0~110%F.S.
精度1%F.S.
瞬态响应典型值1mS,负载变化50%,电压恢复至精度范围内所需时间
效率0.9 (Typical)
通讯接口RS232LAN
输入190VAC~265VAC,频率47HZ~63HZPF0.99(Typical)
工作温度0~40
存储温度-20~70
使用海拔<2000m
尺寸215 (W) X 88(H) X 452.5 (D)mm
重量7KG
