费思FT8200系列直流回馈式电子负载(40KW-350KW) 产品中心 > 电子负载系列 > 大功率电子负载 >

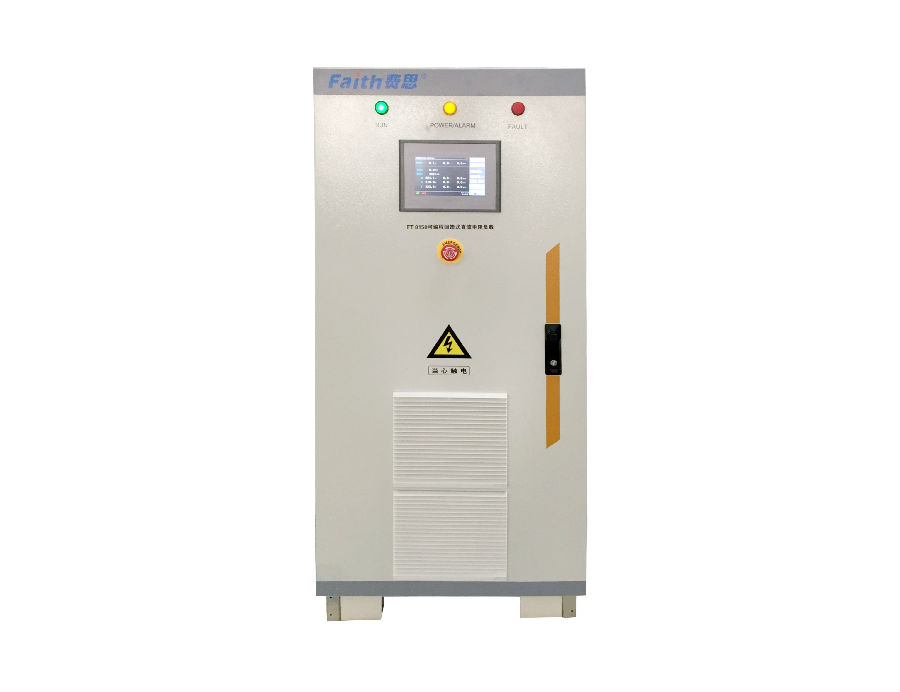

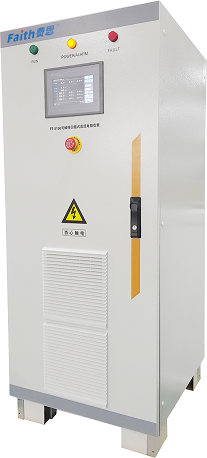

FT8200系列大功率高精度可回馈直流电子负载,系统主控由DSP+FPGA实现,保证了系统响应快速性、控制的高精度以及测量参数的多样化。系统采用DC-DC,DC-AC双向变换两级或三级架构,能有效的平稳母线电压在突加时的波动,从而提高整机输出的动态响应时间。DC-DC变换采用高频逆变电路,输入电压范围宽,响应快。DC-AC变换采用SVPWM三相全桥逆变技术,负载吸收能量有效回馈电网,并网谐波谐波污染小,控制简单,效率高,负载特性好,负载吸收能量并网回馈。

FT8200系列直流电子负载是专门为大功率直流电源及动力电池的老化、测试而开发的电子负载。电子负载能量逆变馈网,实现能量回收,节能环保!可广泛应用于直流电源、电池、电力电子设备检测等用途。



点击报价 收藏产品



一、产品简介

FT8200系列大功率高精度可回馈直流电子负载,系统主控由DSP+FPGA实现,保证了系统响应快速性、控制的高精度以及测量参数的多样化。系统采用DC-DC,DC-AC双向变换两级或三级架构,能有效的平稳母线电压在突加时的波动,从而提高整机输出的动态响应时间。DC-DC变换采用高频逆变电路,输入电压范围宽,响应快。DC-AC变换采用SVPWM三相全桥逆变技术,负载吸收能量有效回馈电网,并网谐波谐波污染小,控制简单,效率高,负载特性好,负载吸收能量并网回馈。

FT8200系列直流电子负载是专门为大功率直流电源及动力电池的老化、测试而开发的电子负载。电子负载能量逆变馈网,实现能量回收,节能环保!可广泛应用于直流电源、电池、电力电子设备检测等用途。



二、产品特点:

Ø  电子负载吸收能量逆变馈网回收,节能环保,噪音低

Ø  宽电压输入范围

Ø  操作模式

恒定模式:恒流、恒电阻、恒功率负载

瞬变模式:恒流、恒电阻、恒功率瞬变负载,循环

Ø  高精确度之电压,电流, 电阻,功率设定与量测

Ø  快速电流切换

Ø  仿真动态电流功能

Ø  通道独立保护功能

Ø  放电绿色回馈能量,电流谐波<5%(额定),对电网基本无谐波污染

Ø  配备功能齐全的上位机软件,用户自定义测试流程

Ø  报表数据分析功能



三、产品应用

    FT8200系列大功率高精度可回馈直流电子负载,功率等级可定制,最大支持800KW,可以满足各种功率等级直流电源、电池组、充电机测试等需求。采用DC-DC、DC-AC两级或三级(低压)变换架构,全数字控制,控制精度高、响应速度快、输出调节范围广。DC-AC级全数字PWM整流,功率因数高,谐波小,对电网污染低,不会影响其他测试仪器的正常工作,广泛应用于直流电源老化、测试、性能检测、电力电子设备测试、DC-DC、AC-DC电源转换器测试、电池模组放电、检测等。



四、规格指标

型号(更多型号见本文档订货信息栏)

FT8200-40

FT8200-80

FT8200-150

FT8200-200

FT8200-250

FT8200-350

功率

40kW

80kW

150kW

200kW

250kW

350kW

直流

输入

电压范围

24-800V(更大电压范围可以定制)

额定电压

200V

300V

300V

400V

500V

500V

电流范围

0-200A

0-265A

0-500A

0-500A

0-500A

0-700A

负载功能

恒功率

控制精度: ±(0.5%FS +0.5%Setting)

恒流

控制精度:±(0.3%FS +0.3%Setting)

恒压

控制精度:±(0.1%FS +0.1%Setting)

恒阻

控制精度:±(0.5%FS +0.5%Setting)

瞬态编程测试

用户可编程瞬态测试:瞬态功率(电流、电阻)和持续时间

控制精度:±(0.5%FS +0.5%Setting)

时间精度: 1S

保护

输入过欠压、过流、防反接、过高温&短路并自动跳脱保护及告警装置

交流回馈

回馈功率

100%能量回馈

回馈效率

≥94%

电流失真

≤3%

功率因数

≥0.99

输出电压

342~418V(AC)

频率范围

47~53Hz

显示

操作

电压、电流

触摸屏设定并显示

显示精度

电压0.1V,电流0.1A,电阻1Ω

电压测量精度

±(0.1%FS +0.1%Setting)

电流测量精度

±(0.3%FS +0.3%Setting)

近程

触摸屏操作

远程

通过上位机软件控制(RS485,or CAN(选),or LAN(选))

其他

隔离

工频变压器隔离

绝缘电抗

≥DC500V 10MΩ

耐压绝缘

AC 1800V 5mA/ 1分钟

冷却装置

强制风扇冷却

噪音(机器前方1m处)

<70dB

防护等级

IP20

工作温度

-10℃~45℃

工作湿度

0~90%(非凝结状态)

工作海拔

2000m以下



五、操作特点

FT8200系列大功率可回馈直流电子负载操作分为本地操作和上位机远程操作:

(1)本地操作

电子负载模式操作



1. 设备上电,在选择界面中点击电子负载按钮,进入可回馈直流电子负载主界面;



2.在运行模式中选择一种模式,例如恒流模式(指示灯由灰色切换为绿色)



3.在恒流电流一行所对应的数值框中输入对应的参数(选择某种模式,只需要在其对应的数值框中输入相关参数即可);



4.点击“下载按钮”,将参数下发到设备控制芯片中,此时左下角会显示下载的状态,如果下载成功,启动按钮处于可点击状态(即由灰色变为绿色)。



5. 点击“启动”,如果左下角显示启动成功,则启动成功。



6.点击“停止”,如果左下角显示停止成功,则停止成功。



(2)上位机操作

上位机系统采用C#编程,包含本机数据库。提供上位机软件的完整资料包括:软件使用说明书、通讯协议、软件安装包。

上位机软件功能包括监控控制和测试记录查看,上位机软件需具有用户管理、运行逻辑控制、数据检测、记录查询、曲线显示等功能。

上位机系统软件的登录界面和主界面如下图所示:

登录界面

主界面

电子负载界面



订货信息:




型号



额定功率KW



最高电压(更高电压可以定制)



FT8200-10



10



≤800V



FT8200-15



15



≤800V



FT8200-20



20



≤800V



FT8200-30



30



≤800V



FT8200-40



40



≤800V



FT8200-50



50



≤800V



FT8200-60



60



≤800V



FT8200-80



80



≤800V



FT8200-100



100



≤800V



FT8200-100T



100x2通道



≤800V



FT8200-120



120



≤800V



FT8200-150



150



≤800V



FT8200-150T



150x2通道



≤800V



FT8200-200



200



≤800V



FT8200-200T



200x2通道



≤800V



FT8200-250



250



≤800V



FT8200-250T



250x2通道



≤800V



FT8200-300



300



≤800V



FT8200-350



350



≤800V



FT8200-400



400



≤800V



FT8200-500



500



≤800V















型号(更多型号见本文档订货信息栏)

FT8200-40

FT8200-80

FT8200-150

FT8200-200

FT8200-250

FT8200-350

功率

40kW

80kW

150kW

200kW

250kW

350kW

直流

输入

电压范围

24-800V(更大电压范围可以定制)

额定电压

200V

300V

300V

400V

500V

500V

电流范围

0-200A

0-265A

0-500A

0-500A

0-500A

0-700A

负载功能

恒功率

控制精度: ±(0.5%FS +0.5%Setting)

恒流

控制精度:±(0.3%FS +0.3%Setting)

恒压

控制精度:±(0.1%FS +0.1%Setting)

恒阻

控制精度:±(0.5%FS +0.5%Setting)

瞬态编程测试

用户可编程瞬态测试:瞬态功率(电流、电阻)和持续时间

控制精度:±(0.5%FS +0.5%Setting)

时间精度: 1S

保护

输入过欠压、过流、防反接、过高温&短路并自动跳脱保护及告警装置

交流回馈

回馈功率

100%能量回馈

回馈效率

≥94%

电流失真

≤3%

功率因数

≥0.99

输出电压

342~418V(AC)

频率范围

47~53Hz

显示

操作

电压、电流

触摸屏设定并显示

显示精度

电压0.1V,电流0.1A,电阻1Ω

电压测量精度

±(0.1%FS +0.1%Setting)

电流测量精度

±(0.3%FS +0.3%Setting)

近程

触摸屏操作

远程

通过上位机软件控制(RS485,or CAN(选),or LAN(选))

其他

隔离

工频变压器隔离

绝缘电抗

≥DC500V 10MΩ

耐压绝缘

AC 1800V 5mA/ 1分钟

冷却装置

强制风扇冷却

噪音(机器前方1m处)

<70dB

防护等级

IP20

工作温度

-10℃~45℃

工作湿度

0~90%(非凝结状态)

工作海拔

2000m以下









型号




额定功率KW




最高电压(更高电压可以定制)




FT8200-10




10




≤800V




FT8200-15




15




≤800V




FT8200-20




20




≤800V




FT8200-30




30




≤800V




FT8200-40




40




≤800V




FT8200-50




50




≤800V




FT8200-60




60




≤800V




FT8200-80




80




≤800V




FT8200-100




100




≤800V




FT8200-100T




100x2通道




≤800V




FT8200-120




120




≤800V




FT8200-150




150




≤800V




FT8200-150T




150x2通道




≤800V




FT8200-200




200




≤800V




FT8200-200T




200x2通道




≤800V




FT8200-250




250




≤800V




FT8200-250T




250x2通道




≤800V




FT8200-300




300




≤800V




FT8200-350




350




≤800V




FT8200-400




400




≤800V




FT8200-500




500




≤800V
