FTP系列宽范围中功率程控直流电源(2KW-6.5KW) 产品中心 > 直流电源系列 > 程控直流电源 >

FTP系列宽范围中功率程控直流电源(0~1500V,2000W/3200W/6500W单台)是费思科技研发的高性能直流电源,具有宽范围输出、大功率、大电流、低纹波噪声、快速瞬态响应、分辨率高、精度高、电压电流斜率可设置等优点。 FTP系列宽范围程控直流电源是ATE系统集成、实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器测试、汽车电子、引擎启动测试、超导测试、电机测试、电池充电模拟、电压/电流传感器校准、激光器测试及供电、电子产品生命周期测试等应用的最佳选择。

点击报价 收藏产品

FTP系列宽范围中功率程控直流电源

FTP系列宽范围中功率程控直流电源是费思科技研发的高性能直流电源,具有宽范围输出、大功率、大电流、低纹波噪声、快速瞬态响应、分辨率高、精度高、电压电流斜率可设置等优点。

FTP系列宽范围中功率程控直流电源是ATE系统集成、实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器测试、汽车电子、引擎启动测试、超导测试、电机测试、电池充电模拟、电压/电流传感器校准、激光器测试及供电、电子产品生命周期测试等应用的最佳选择。



功能特点:

宽范围输出:0~1500V,2000W/3200W/6500W单台;

高稳定度:低线性调整率,低负载调整率,低纹波,低噪音;

快速响应:2mS典型值的瞬态响应;

斜率控制:可快速精准地控制电压(或电流)上升和降低;

PFC控制:具有有源功率因数校正电路,使输入功率因数大于0.98

级联功能:支持主从并联和串联模式,能让用户像操作单台电源一样操作整个级联组;

序列功能:强大灵活的序列功能,可模拟复杂波形输出;

快速调用:按数字键直接调用已保存的电压电流参数;

模拟编程:通过模拟量来控制电源的输出电压和输出电流;

外部控制:可以通过外部数字信号控制电源输出,以及对外输出数字控制信号;

监视输出:电压电流的输出波形以模拟量的形式输出,方便监测;

远端补偿:补偿电流引起的电压差,保证负载端的电压测量值;

掉电保存:电源各项配置参数在上电时自动恢复成上次关机时的状态;

通讯端口:标配RS232和LAN通讯口

通讯协议:标准SCPI通讯指令协议。

显示操作:TFT彩色显示屏,支持中英文显示,方便快捷的按键操作。

保护功能:OVP、OCP、OPP、OTP、LVP、SHUT、FAULT、ALTER等全面保护功能;

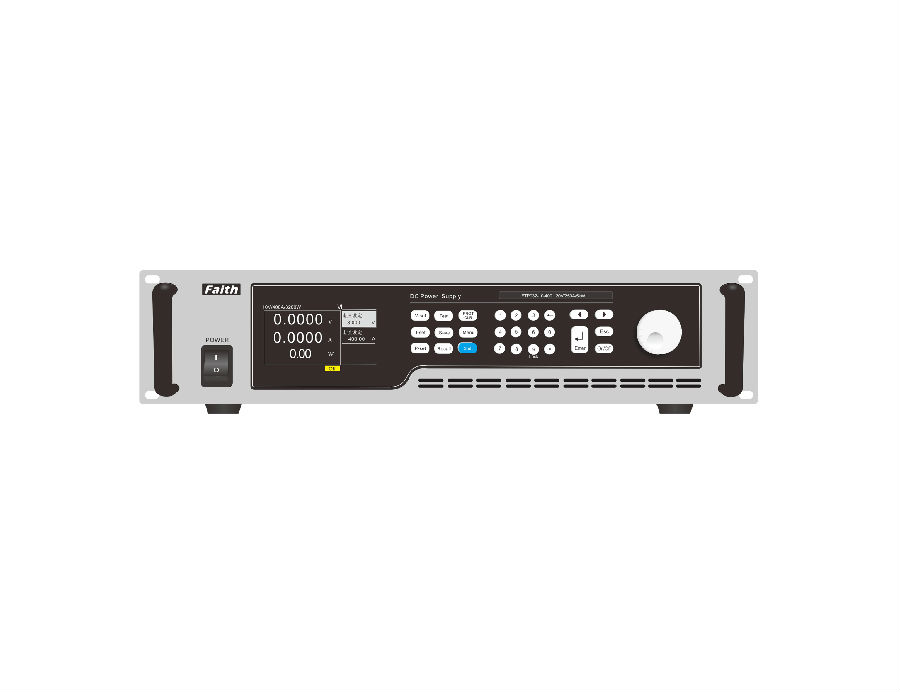

FTP系列宽范围程控直流电源



①.电源开关

②.显示屏

③.功能按键与数字按键

④.旋钮




FTP系列宽范围程控直流电源

①.电源输出端口

②.电压远近端采样配置端口

③.级联均流线输入

④.级联均流线输出

⑤.级联RS485通讯接口

⑥.RS232远程通讯接口

⑦.LAN远程通讯接口

⑧.复合信号端口

⑨.交流电输入端口





功能特性

CV/CC功能:

FTP系列作为典型的恒电压(CV)和恒电流(CC)电源,能在满功率范围内稳定地输出,可满足客户普遍的需求。在设置好电源输出范围后,电源根据负载大小,自动切换为CV/CC模式,从而提供准确干净的电压电流环境。除了基本测试外,还可以对超导线圈、电压传感器、电流传感器、保险丝、接插件等进行测试。



CP功能:

FTP电源可根据电源的设定输出范围,自动调整输出电压和输出电流,实现恒功率输出。CP功能对太阳能光伏模拟测试,负载稳定性测试及保护安全性测试提供帮助。

FTP系列宽范围程控直流电源

电压及电流斜率:

FTP电源允许设置电压和电流斜率,实现电压和电流的变化速度控制,从而完成一些必要的测试,包括:

电压的缓升缓降测试,电流的缓升缓降测试:用来测试负载的稳定工作区间、保护点测试及稳定性测试。

CC优先和CV优先测试:通过设置电压斜率和电流斜率,能让电源在输出时是CC优先还是CV优先。

模拟冲击试验:通过电压和电流的异步变化,模拟具有感性或者容性部件的输出特性。



复杂序列功能:

序列测试功能可模拟复杂的电压电流波形,常用于汽车电子测试、电机运行测试、引擎启动测试等场合及电子器件的测试、稳定性及老化测试。

FTP系列序列文件采用编程指令的思路,支持的功能指令包括:改变输出电压、改变输出电流、改变电压斜率、改变电流斜率、跳转、延时。用户使用上述指令编辑序列文件实现输出复杂波形。序列测试还支持循环运行和链接文件的功能,以扩展文件运行指令数目。序列图示如下:



FTP系列宽范围程控直流电源



FTP系列宽范围程控直流电源

 图:序列波形





模拟编程

可通过外部0~5V/0~10V直流电压信号控制电源的输出电压、输出电流和输出功率。模拟编程功能开启后,输出电压(电流)与编程信号的关系如下图所示。



FTP系列宽范围程控直流电源





主/从级联功能:

通过均流接口和通信接口实现主/从级联操作

该功能可扩展输出电流、电压和功率,最多支持5台同型号电源。使用时,将其中一台设置为主机,其它电源设置为从机。联机后,用户仅需操作主机:可在主机屏幕上观看整个级联组的回显信息;像设置单台电源一样设置整个级联组。

主从并联时通讯控制和均流线连接

主从并联时通讯控制和均流线连接





主从串联时通讯控制连接




复合信号端口(选)

FTP强大的复合信号端口可实现丰富的外部监测和控制功能,端口见下图:


FTP系列宽范围程控直流电源

 信号端口



① IMON+ 电流输出监视                  ⑪ MODE输出模式指示端口

② VMON+ 电压输出监视                 ⑫ TTL1数字信号输出端口

③ IMON- 电流输出监视                   ⑬ OV输出过压指示端口

④ VMON- 电压输出监视                  ⑭ TTL2数字信号输出端口

⑤ VSET+ 电压编程输入                   ⑮ FAULT故障指示端口

⑥ ISET+ 电流编程输入                    ⑯ TTL3数字信号输出端口

⑦ VSET- 电压编程输入                    ⑰ On/Off输出控制端口

⑧ ISET- 电流编程输入                     ⑱ DC_ON输出电压监视端口

⑨ GNDA 模拟地                            ⑲ 保留

⑩ TTL0 数字信号输出端口               ⑳ GND数字地



快速调用:

快速调用功能减少了按键操作,只需按一个数字键便能调用已保存的电源设置参数。用户将常用电压电流参数保存到相应位置,然后按数字键调用这些参数。



防误操作

在使用电源的过程中,经常需要限定电压输出范围或电流输出范围,以保护被测设备。FTP提供了电压范围设定与电流范围设定功能,防止用户误操作。一旦操作人员设置了电压范围或电流范围,电源将限制参数可设范围。



人机界面:

FTP采用TFT彩色屏幕,菜单界面,支持简体中文、繁体中文和英文。部分界面如下:

FTP系列宽范围程控直流电源

 电源显示画面



.电源规格显示区                  .操作显示区  .状态指示区                      .采样回显区





1.

FTP系列宽范围程控直流电源



电压限定界面



2.



FTP系列宽范围程控直流电源



   保护设定界面



3.



FTP系列宽范围程控直流电源

主从级联设定界面



4.

  FTP系列宽范围程控直流电源


图  系统参数设定界面


订购信息:




FTP020-40-1202000W40V120A
FTP020-80-602000W80V60A
FTP020-160-302000W160V30A
FTP020-300-162000W300V16A
FTP020-600-82000W600V8A
FTP020-800-82000W800V8A
FTP020-1000-52000W1000V5A
FTP032-40-1203200W40V120A
FTP032-80-603200W80V60A
FTP320-160-303200W160V30A
FTP032-300-163200W300V16A
FTP032-600-83200W600V8A
FTP320-800-83200W800V8A
FTP032-1000-53200W1000V5A
FTP032-1200-53200W1200V5A
FTP032-1500-43200W1500V4A
FTP065-40-2406500W40V240A
FTP065-80-1206500W80V120A
FTP065-160-606500W160V60A
FTP065-300-326500W300V32A
FTP065-600-166500W600V16A
FTP065-800-166500W800V16A
FTP065-1000-106500W1000V10A
FTP065-1200-106500W1200V10A
FTP065-1500-86500W1500V8A
FTP032-40-120C3200W/40V/120A,带汽车波形
FTP032-80-60C3200W/80V/60A,带汽车波形


更多规格不一一列出
FTP选件:
FT7130GPIB接口
FTP复合信号端口(加后缀F)
电池电机类负载倒灌电流保护选件(加后缀D)







型号FTP020-40-120FTP020-80-60FTP020-160-30FTP020-300-16FTP020-600-8FTP020-800-8FTP020-1000-5
电压0~40V0~80V0~160V0~300V0~600V0~800V0~1000V
电流0~120A0~60A0~30A0~16A0~8A0~8A0~5A
功率2000W
型号FTP032-40-120FTP032-80-60FTP032-160-30FTP032-300-16FTP032-600-8FTP032-800-8FTP032-1000-5
电压0~40V0~80V0~160V0~300V0~600V0~800V0~1000V
电流0~120A0~60A0~30A0~16A0~8A0~8A0~5A
功率3200W
型号FTP065-40-240FTP065-80-120FTP065-160-60FTP065-300-32FTP065-600-16FTP065-800-16FTP065-1000-10
电压0~40V0~80V0~160V0~300V0~600V0~800V0~1000V
电流0~240A0~120A0~60A0~32A0~16A0~16A0~10A
功率6500W
电压编程
分辨率16Bits
精度0.1%+0.1%F.S.
电流编程
分辨率16Bits
精度0.1%+0.3%F.S.0.1%+0.2%
外部模拟编程
控制电压0~5V0~10V对应0~100%F.S.
电压精度0.2%F.S.
电流精度0.5%F.S.
线性调整率
电压0.01%+0.01%F.S.
电流0.02%+0.01%F.S.
负载调整率
电压0.01%+0.05%F.S.0.01%+0.01%F.S.
电流                                                                   0.02%+0.1%F.S.
电压测量
分辨率16Bits
精度0.1%+0.1%F.S.
电流测量
分辨率16Bits
精度0.1%+0.3%F.S.0.1%+0.2%F.S.
输出噪声&纹波
电压纹波(p-p)60mV80mV100mV100mV300mV500mV450mV
电压纹波(rms)20mV20mV40mV40mV60mV100mV80mV
上升斜率
电压5V/ms(max)
电流2A/ms(max)
OVP设定
范围0~110%F.S.精度1%F.S.
瞬态响应时间典型值1mS,负载变化50%,电压恢复至精度范围内所需时间
效率0.9   (Typical)
级联支持电源主从方式并、串机扩容
通讯接口RS232LAN
输入190VAC~265VAC,频率47HZ~63HZPF0.98(Typical)
工作温度0~40
存储温度-20~40
使用海拔<2000m
尺寸(宽x高x深)              430mm X 88mm X 453mm (2kW&3.2kW机型)430mm X   177mm X 503mm (6.5kW机型)
重量              15kg(2kW&3.2kW机型)29kg(6.5kW机型)






FTP020-40-1202000W40V120A
FTP020-80-602000W80V60A
FTP020-160-302000W160V30A
FTP020-300-162000W300V16A
FTP020-600-82000W600V8A
FTP020-800-82000W800V8A
FTP020-1000-52000W1000V5A
FTP032-40-1203200W40V120A
FTP032-80-603200W80V60A
FTP320-160-303200W160V30A
FTP032-300-163200W300V16A
FTP032-600-83200W600V8A
FTP320-800-83200W800V8A
FTP032-1000-53200W1000V5A
FTP032-1200-53200W1200V5A
FTP032-1500-43200W1500V4A
FTP065-40-2406500W40V240A
FTP065-80-1206500W80V120A
FTP065-160-606500W160V60A
FTP065-300-326500W300V32A
FTP065-600-166500W600V16A
FTP065-800-166500W800V16A
FTP065-1000-106500W1000V10A
FTP065-1200-106500W1200V10A
FTP065-1500-86500W1500V8A
FTP032-40-120C3200W/40V/120A,带汽车波形
FTP032-80-60C3200W/80V/60A,带汽车波形


更多规格不一一列出
FTP选件:
FT7130GPIB接口
FTP复合信号端口(加后缀F)
电池电机类负载倒灌电流保护选件(加后缀D)













FTP020-40-1202000W40V120A
FTP020-80-602000W80V60A
FTP020-160-302000W160V30A
FTP020-300-162000W300V16A
FTP020-600-82000W600V8A
FTP020-800-82000W800V8A
FTP020-1000-52000W1000V5A
FTP032-40-1203200W40V120A
FTP032-80-603200W80V60A
FTP320-160-303200W160V30A
FTP032-300-163200W300V16A
FTP032-600-83200W600V8A
FTP320-800-83200W800V8A
FTP032-1000-53200W1000V5A
FTP032-1200-53200W1200V5A
FTP032-1500-43200W1500V4A
FTP065-40-2406500W40V240A
FTP065-80-1206500W80V120A
FTP065-160-606500W160V60A
FTP065-300-326500W300V32A
FTP065-600-166500W600V16A
FTP065-800-166500W800V16A
FTP065-1000-106500W1000V10A
FTP065-1200-106500W1200V10A
FTP065-1500-86500W1500V8A
FTP032-40-120C3200W/40V/120A,带汽车波形
FTP032-80-60C3200W/80V/60A,带汽车波形
